ВВГнг(А) 1 х 95 силовой кабель с медной жилой 95 мм2 на 1 кВ
1 483.63 руб.
Характеристики
Единица измерения
:
м
Вес (не более), кг/км
:
1083
Температура монтажа °C
:
Монтажные работы осуществляются при температуре окружающей среды от -15 до +50 °C
Допустимая температура окружающей среды при эксплуатации, °C
:
Допустимый температурный диапазон эксплуатации составляет от -50 до +50 °C
Описание
Кабель ВВГнг(А) 1 х 95 силовой предназначен для передачи электроэнергии на номинальное напряжение 1 кВ в стационарных установках. Оснащен медной жилой и негорючей ПВХ-оболочкой категории А.
Подробности
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Распродажа
Единица измерения
м
Вес (не более), кг/км
1083
Температура монтажа °C
Монтажные работы осуществляются при температуре окружающей среды от -15 до +50 °C
Допустимая температура окружающей среды при эксплуатации, °C
Допустимый температурный диапазон эксплуатации составляет от -50 до +50 °C
Материал жилы
Высококачественная электротехническая медь с высокой проводимостью
Материал изоляции
Поливинилхлоридный пластикат пониженной пожарной опасности (ПВХ)
Материал оболочки
Поливинилхлоридный пластикат пониженной горючести марки нг(А)
Наружный диаметр, мм
Номинальный расчетный внешний диаметр кабеля составляет 17.7 мм
Номинальное напряжение, кВ
Номинальное переменное рабочее напряжение кабельного изделия: 1.0 кВ
Минимальный радиус изгиба
Минимально допустимый радиус изгиба составляет не менее 10 наружных диаметров
Срок службы, лет
Установленный нормативный срок службы кабельной продукции составляет 30 лет
Броня
Бронирование отсутствует, кабель изготовлен без защитного панциря
Наличие экрана
Экранирующий слой в конструкции данной марки кабеля не предусмотрен
Пониженное дымогазовыделение
Пониженное дымогазовыделение не предусмотрено базовой маркировкой нг(А)
Время работы в открытом огне
Огнестойкость в открытом пламени отсутствует, исполнение без огнестойкого барьера
Категория пожарной опасности
Категория пожарной безопасности изделия по нераспространению горения: (А)
Кабель ВВГнг(А) 1 х 95 силовой представляет собой одножильный проводник с медной токопроводящей жилой сечением 95 мм², предназначенный для распределения и передачи электрической энергии в стационарных установках. Изделие характеризуется оболочкой и изоляцией из поливинилхлоридного пластиката пониженной горючести, что обеспечивает высокий уровень пожарной безопасности при групповой прокладке по категории А.
Ниже представлена полная расшифровка маркировки кабельного изделия, его послойная структура, базовые технические параметры, а также условия монтажа и типовая область применения.
Подробная расшифровка маркировки
Обозначение марки содержит исчерпывающую информацию о конструктивных особенностях и свойствах материалов проводника:
- В — первый слой изоляции выполнен из качественного поливинилхлоридного (ПВХ) пластиката;
- В — внешняя защитная оболочка кабеля изготовлена из поливинилхлоридного пластиката;
- Г — «голый», отсутствие специализированных защитных бронированных покровов поверх наружной оболочки;
- нг — пластикат оболочки и изоляции не распространяет горение при групповой прокладке;
- (А) — соответствие требованиям пожарной безопасности по категории А при испытаниях на нераспространение горения в пучках;
- 1 — количество токопроводящих медных жил внутри изделия;
- х — разделительный знак между числом жил и их номинальным поперечным сечением;
- 95 — номинальная площадь сечения медной токопроводящей жилы, выраженная в квадратных миллиметрах (мм²).

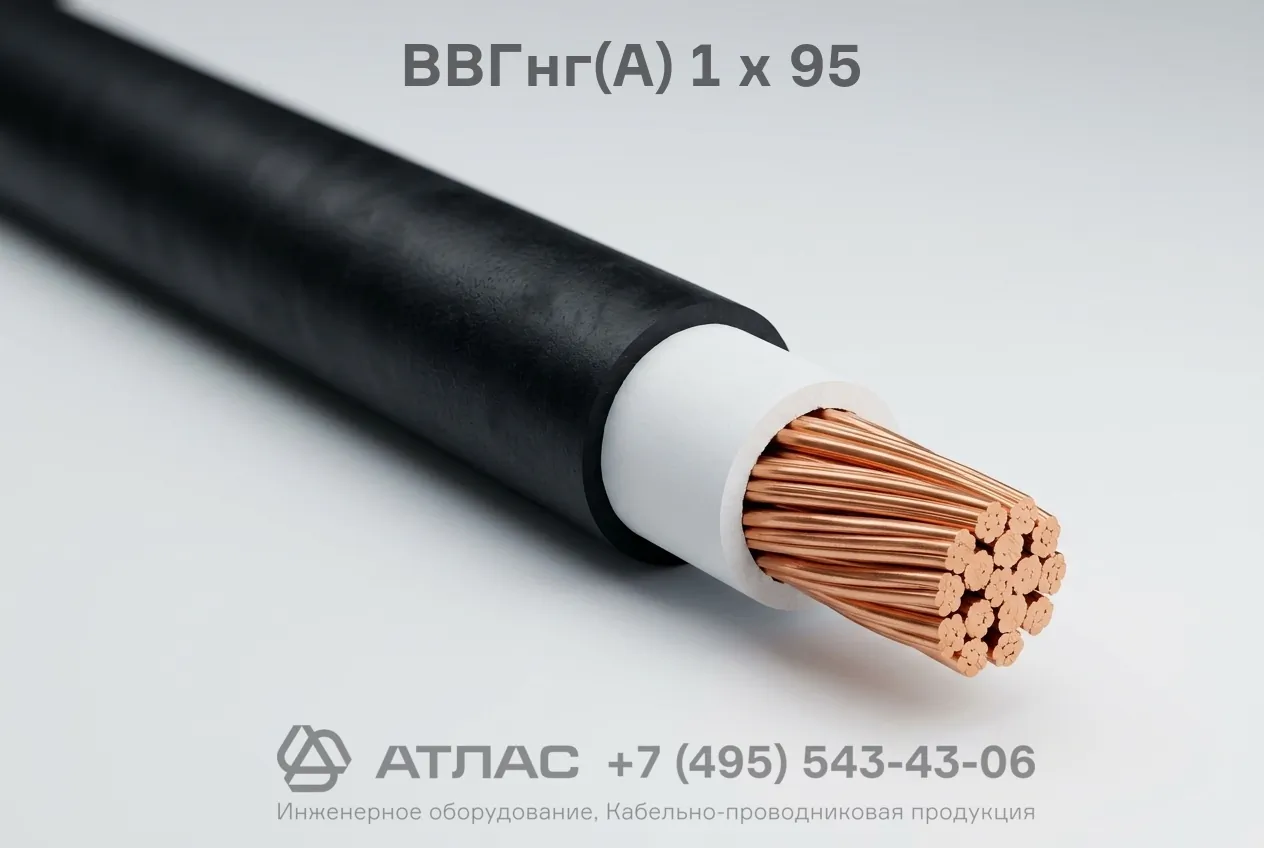

Конструкция кабеля
- Токопроводящая жила — медная, многопроволочная или однопроволочная, уплотненная круглой формы;
- Изоляция жилы — слой из поливинилхлоридного пластиката нормативной толщины с надежными диэлектрическими свойствами;
- Внешняя защитная оболочка — поливинилхлоридный пластикат со специальными добавками, снижающими горючесть.
Основные технические характеристики
| Наименование параметра | Нормативное значение параметра |
|---|---|
| Номинальное переменное напряжение частотой 50 Гц | 1 кВ |
| Диапазон допустимых температур окружающей среды при эксплуатации | от -50 °C до +50 °C |
| Минимально допустимая температура окружающей среды при монтаже без предварительного подогрева | -15 °C |
| Относительная влажность воздуха при температуре окружающей среды до +35 °C | до 98% |
| Минимально допустимый радиус изгиба при прокладке кабеля | 10 наружных диаметров |
| Расчетный наружный диаметр кабельного изделия | 17,7 мм |
| Расчетная масса (вес) кабеля | 1083 кг/км |
| Полный расчетный срок службы изделия | 30 лет |
Область применения
- Стационарная прокладка в электрических сетях с номинальным переменным напряжением до 1000 В;
- Групповая прокладка кабельных линий в производственных помещениях, кабельных эстакадах и сооружениях с повышенными требованиями к пожарной безопасности;
- Монтаж линий электроснабжения внутри сухих и влажных производственных зданий и сооружений;
- Обустройство кабельных трасс в закрытых каналах, лотках, трубах и коробах (без механических воздействий на кабель).
