ВВГнг(А) 3 х 1,5 силовой медный кабель 0,66 кВ с ПВХ изоляцией, не распространяющий горение

Кабель ВВГнг(А) 3 х 1,5 силовой — это кабельное изделие с медными токопроводящими жилами, предназначенное для передачи и распределения электрической энергии в стационарных установках. Кабель отличается повышенным уровнем пожарной безопасности благодаря применению наружной оболочки из поливинилхлоридного пластиката пониженной горючести. Изделие не распространяет горение при групповой прокладке по категории А, сохраняет надежность в широком диапазоне температур и применяется для энергоснабжения промышленных, коммерческих и жилых объектов.

Ниже приведена подробная расшифровка маркировки, конструктивные особенности, область применения и технические параметры изделия.

Подробная расшифровка маркировки

Обозначение марки ВВГнг(А) 3 х 1,5 расшифровывается в соответствии с требованиями стандартов:

• В — изоляция жил выполнена из поливинилхлоридного (ПВХ) пластиката;
• В — наружная защитная оболочка изготовлена из поливинилхлоридного (ПВХ) пластиката;
• Г — отсутствие защитного бронированного покрова (голый);
• нг — не распространяет горение при групповой прокладке кабельных линий;
• (А) — категория пожарной безопасности по ГОСТ 31565-2012 с объемом горючей массы до 7 л/м;
• 3 — количество медных токопроводящих жил;
• х — знак умножения, разделяющий число жил и их сечение;
• 1,5 — номинальное сечение каждой токопроводящей жилы в квадратных миллиметрах.

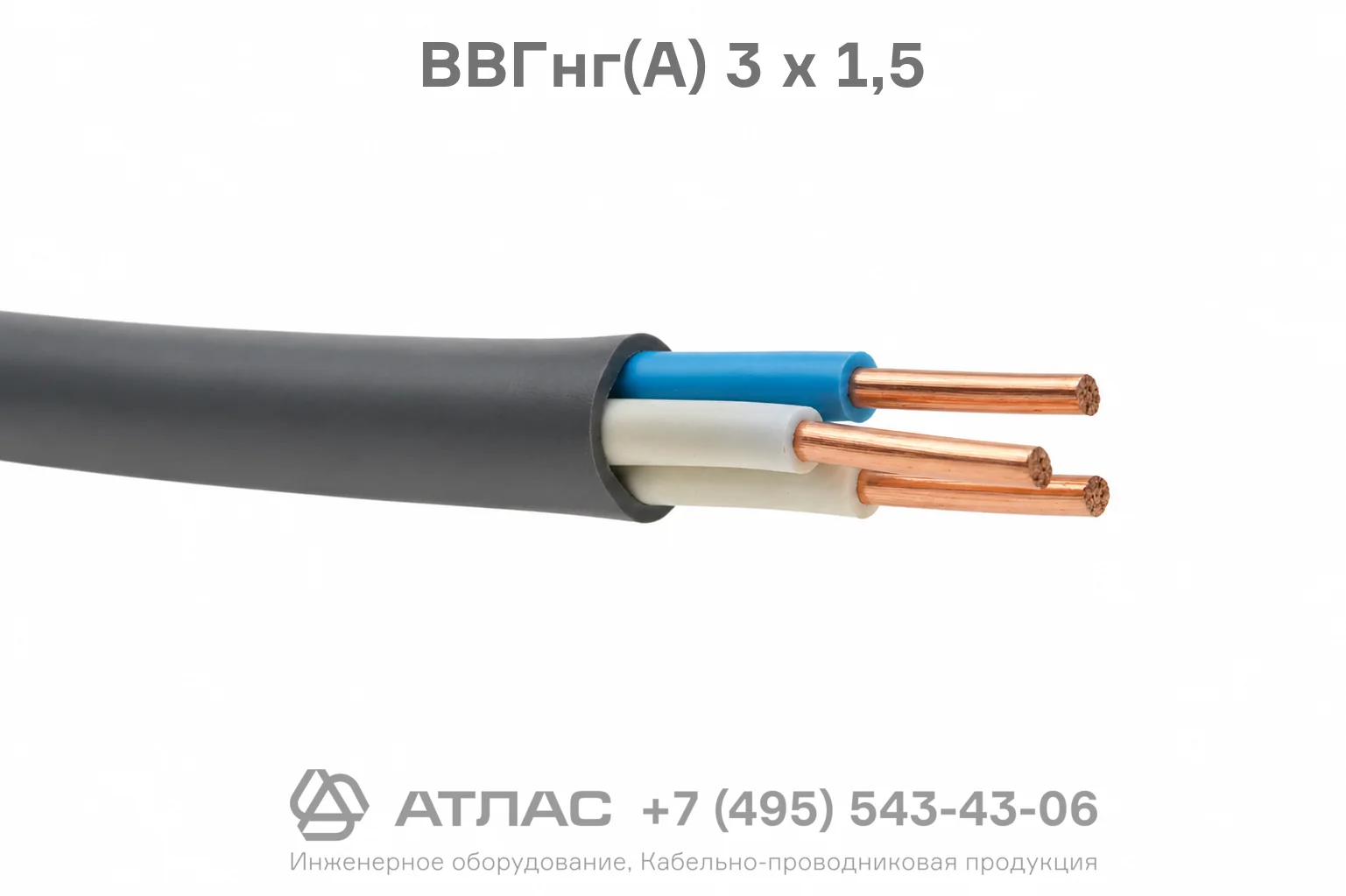

Конструкция кабеля

1. Токопроводящая жила — 3 медные однопроволочные жилы круглой формы номинальным сечением 1,5 мм², соответствующие 1 классу гибкости по ГОСТ 22483.
2. Изоляция — слой поливинилхлоридного пластиката поверх каждой жилы с отличительной цветовой маркировкой для облегчения монтажных работ.
3. Скрутка и внутреннее заполнение — изолированные жилы скручены в сердечник, промежутки между ними заполнены негигроскопичным полимерным составом для придания круглой формы.
4. Наружная оболочка — защитный покров из поливинилхлоридного пластиката пониженной горючести, предохраняющий кабель от механических и атмосферных воздействий.

Основные технические характеристики

Область применения

• Передача и распределение электроэнергии в стационарных установках на номинальное переменное напряжение 0,66 кВ частотой 50 Гц.
• Групповая прокладка в кабельных сооружениях, производственных цехах, кабельных эстакадах и галереях.
• Организация силовых линий и цепей освещения внутри жилых, административных и складских зданий.
• Использование на объектах с повышенными требованиями к пожарной безопасности без риска распространения пламени по кабельной трассе.
• Прокладка на открытом воздухе при обеспечении защиты от ультрафиолетового излучения и прямых механических повреждений.
