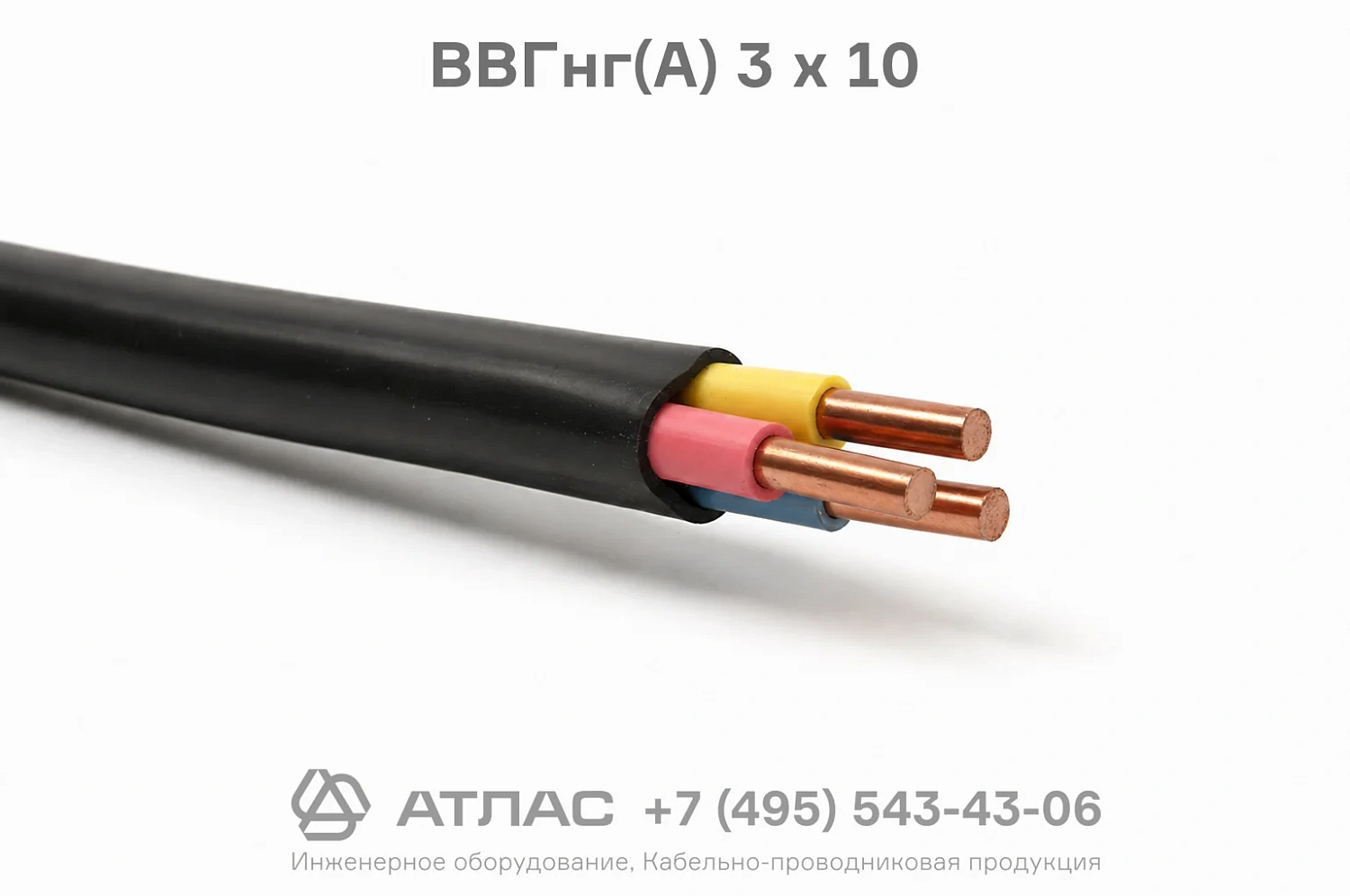

ВВГнг(А) 3 х 10 силовой медный кабель с изоляцией и оболочкой из ПВХ

Кабель ВВГнг(А) 3 х 10 силовой — это трехжильный медный кабель с изоляцией и внешней оболочкой из поливинилхлоридного пластиката пониженной горючести. Изделие предназначено для стационарной передачи и распределения электроэнергии в сетях переменного тока, обладает устойчивостью к групповой прокладке по категории А и не распространяет горение при монтаже в пучках.

Ниже приведена подробная расшифровка маркировки, конструктивное исполнение и технические параметры изделия.

Подробная расшифровка маркировки

Обозначение марки ВВГнг(А) 3 х 10 расшифровывается в соответствии с требованиями стандартов кабельной промышленности:

• В — изоляция токопроводящих жил выполнена из поливинилхлоридного (ПВХ) пластиката;
• В — наружная защитная оболочка изготовлена из поливинилхлоридного пластиката;
• Г — «голый», отсутствие наружного защитного бронированного покрова;
• нг(А) — не распространяет горение при групповой прокладке по категории пожарной опасности А;
• 3 — количество изолированных токопроводящих жил;
• х — разделительный знак размерности;
• 10 — номинальное сечение каждой токопроводящей жилы в квадратных миллиметрах.

Конструкция кабеля

1. Токопроводящие жилы — медные, круглые, однопроволочные или многопроволочные, номинальным сечением 10 мм²;
2. Изоляция жил — ПВХ пластикат с индивидуальной цветовой маркировкой;
3. Внутреннее заполнение — невулканизированная резиновая смесь или ПВХ состав пониженной горючести для придания кабелю круглой формы;
4. Наружная оболочка — поливинилхлоридный пластикат пониженной горючести, стойкий к внешним эксплуатационным воздействиям.

Основные технические характеристики

Область применения

• Одиночная и групповая стационарная прокладка в кабельных сооружениях, производственных и общественных помещениях с повышенными требованиями к пожарной безопасности;
• Монтаж силовых линий и цепей распределения электроэнергии на кабельных эстакадах, в галереях, каналах и туннелях;
• Электропроводка в сухих, сырых и периодически подтапливаемых зданиях и промышленных цехах при отсутствии риска механических повреждений и растягивающих нагрузок.
