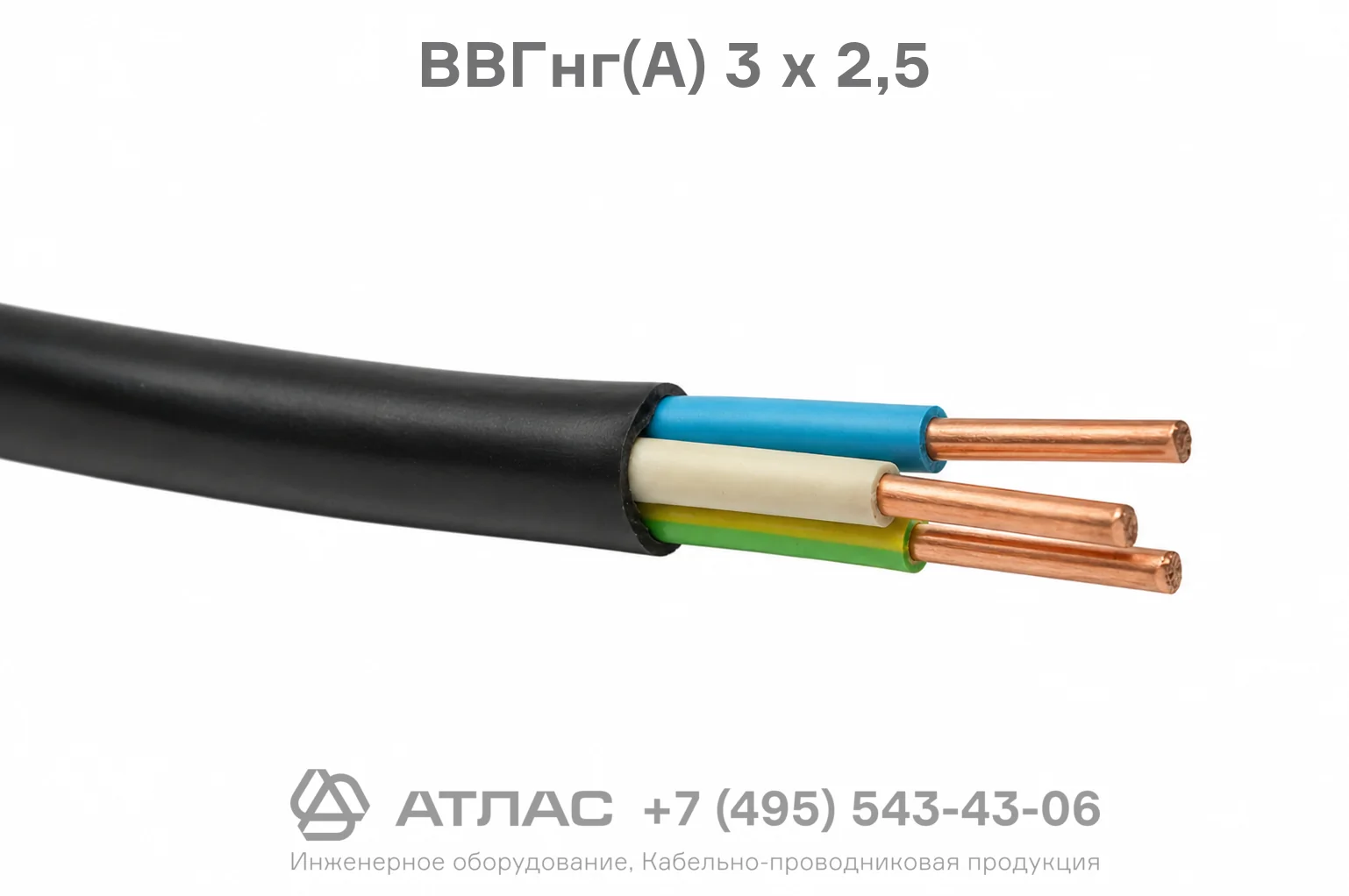

ВВГнг(А) 3 х 2,5 медный силовой кабель с ПВХ изоляцией, не распространяющий горение, 0.66 кВ
137.27 руб.
Характеристики
Единица измерения
:
м
Вес (не более), кг/км
:
178
Температура монтажа °C
:
от -15 до 50
Допустимая температура окружающей среды при эксплуатации, °C
:
от -50 до +50
Материал жилы
:
медь
Описание
Кабель силовой ВВГнг(А) 3 х 2,5 предназначен для передачи и распределения электрической энергии в стационарных установках на переменное напряжение до 0,66 кВ. Изделие не распространяет горение при групповой прокладке по категории А.
Подробности
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Тип изделия
Единица измерения
м
Вес (не более), кг/км
178
Температура монтажа °C
от -15 до 50
Допустимая температура окружающей среды при эксплуатации, °C
от -50 до +50
Материал жилы
медь
Материал изоляции
ПВХ пластикат
Материал оболочки
ПВХ пластикат пониженной горючести
Наружный диаметр, мм
13.1
Номинальное напряжение, кВ
0.66
Минимальный радиус изгиба
10
Срок службы, лет
30
Марка
Количество жил
Сечение ТПЖ, мм2
Броня
Нет
Наличие экрана
Нет
Пониженное дымогазовыделение
Нет
Время работы в открытом огне
нет
Категория пожарной опасности
А
Кабель ВВГнг(А) 3 х 2,5 силовой — это кабельное изделие с медными токопроводящими жилами, предназначенное для передачи и распределения электрической энергии в стационарных установках. Изделие характеризуется высокой надежностью, устойчивостью к атмосферным воздействиям и не распространяет горение при групповой прокладке по категории А.
Ниже представлена подробная расшифровка маркировки, конструктивные особенности, технические характеристики и рекомендованная область применения данного кабеля.
Подробная расшифровка маркировки
Обозначение марки ВВГнг(А) 3 х 2,5 содержит информацию о ключевых конструктивных элементах и характеристиках пожарной безопасности:
- В — изоляция жил выполнена из поливинилхлоридного (ПВХ) пластиката.
- В — оболочка кабеля изготовлена из поливинилхлоридного пластиката пониженной горючести.
- Г — «голый», отсутствие защитных бронированных покровов поверх оболочки.
- нг(А) — не распространяет горение при групповой прокладке по категории пожарной опасности А.
- 3 — три изолированные токопроводящие жилы.
- х — знак умножения, разделяющий количество жил и их сечение.
- 2,5 — номинальное сечение каждой токопроводящей жилы в квадратных миллиметрах (мм²).
Конструкция кабеля
- Токопроводящая жила — круглая медная жила (однопроволочная, 1 класса по ГОСТ 22483).
- Изоляция — поливинилхлоридный пластикат с цветовой маркировкой жил для удобства идентификации при монтаже.
- Скрутка — изолированные жилы скручены в сердечник правильной формы.
- Внутреннее заполнение — состав на основе поливинилхлорида, заполняющий промежутки между жилами.
- Наружная оболочка — прочный слой из ПВХ пластиката пониженной горючести, защищающий кабель от внешних воздействий.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение | 0,66 кВ частотой 50 Гц |
| Диапазон рабочих температур эксплуатации | от -50 °C до +50 °C |
| Минимальная температура монтажа без подогрева | -15 °C |
| Допустимая температура нагрева жил при эксплуатации | +70 °C |
| Предельная температура жил при коротком замыкании | +160 °C |
| Минимальный радиус изгиба при прокладке | 10 наружных диаметров |
| Наружный диаметр (справочно) | 13,1 мм |
| Расчетная масса 1 км кабеля | 178 кг |
| Срок службы | не менее 30 лет |
| Гарантийный срок эксплуатации | 5 лет |
Область применения
- Передача и распределение электроэнергии в стационарных установках на номинальное напряжение 0,66 кВ частотой 50 Гц.
- Организация групповых кабельных линий в кабельных сооружениях, производственных и общественных зданиях.
- Монтаж осветительных сетей, розеточных групп и подключение электрооборудования нормальной мощности.
- Прокладка в сухих и влажных помещениях, туннелях, каналах и на открытом воздухе при отсутствии риска механических повреждений.
