ВВГнг(А) 3 х 4 кабель силовой медный с ПВХ изоляцией, не распространяющий горение по категории А
Кабель ВВГнг(А) 3 х 4 силовой предназначен для передачи и распределения электрической энергии в фиксированных установках на номинальное переменное напряжение 0,66 кВ частотой 50 Гц. Изделие оснащено тремя медными токопроводящими жилами и изоляцией из поливинилхлоридного пластиката пониженной горючести, что обеспечивает надежную и стабильную эксплуатацию электрических магистралей. Ключевыми свойствами кабеля являются устойчивость к воздействию агрессивных факторов окружающей среды, пожаробезопасность по категории А при групповой прокладке и длительный срок безаварийной службы.
Ниже приведена подробная расшифровка маркировки, конструктивные элементы и эксплуатационные характеристики кабельного изделия.
Подробная расшифровка маркировки
Обозначение кабеля содержит исчерпывающую информацию о применяемых материалах, свойствах пожарной безопасности и геометрических параметрах проводников:
- В — изоляция проводящих жил выполнена из поливинилхлоридного (ПВХ) пластиката;
- В — наружная защитная оболочка кабеля изготовлена из поливинилхлоридного (ПВХ) пластиката пониженной горючести;
- Г — отсутствие защитного бронированного покрова (голый), что обеспечивает гибкость при монтаже;
- нг — не распространяет горение при прокладке в кабельных пучках;
- (А) — показатель пожарной опасности, подтверждающий соответствие категории А по нераспространению горения;
- 3 — количество изолированных токопроводящих жил;
- х — разделительный знак размерности;
- 4 — номинальное поперечное сечение каждой медной жилы в квадратных миллиметрах (мм²).

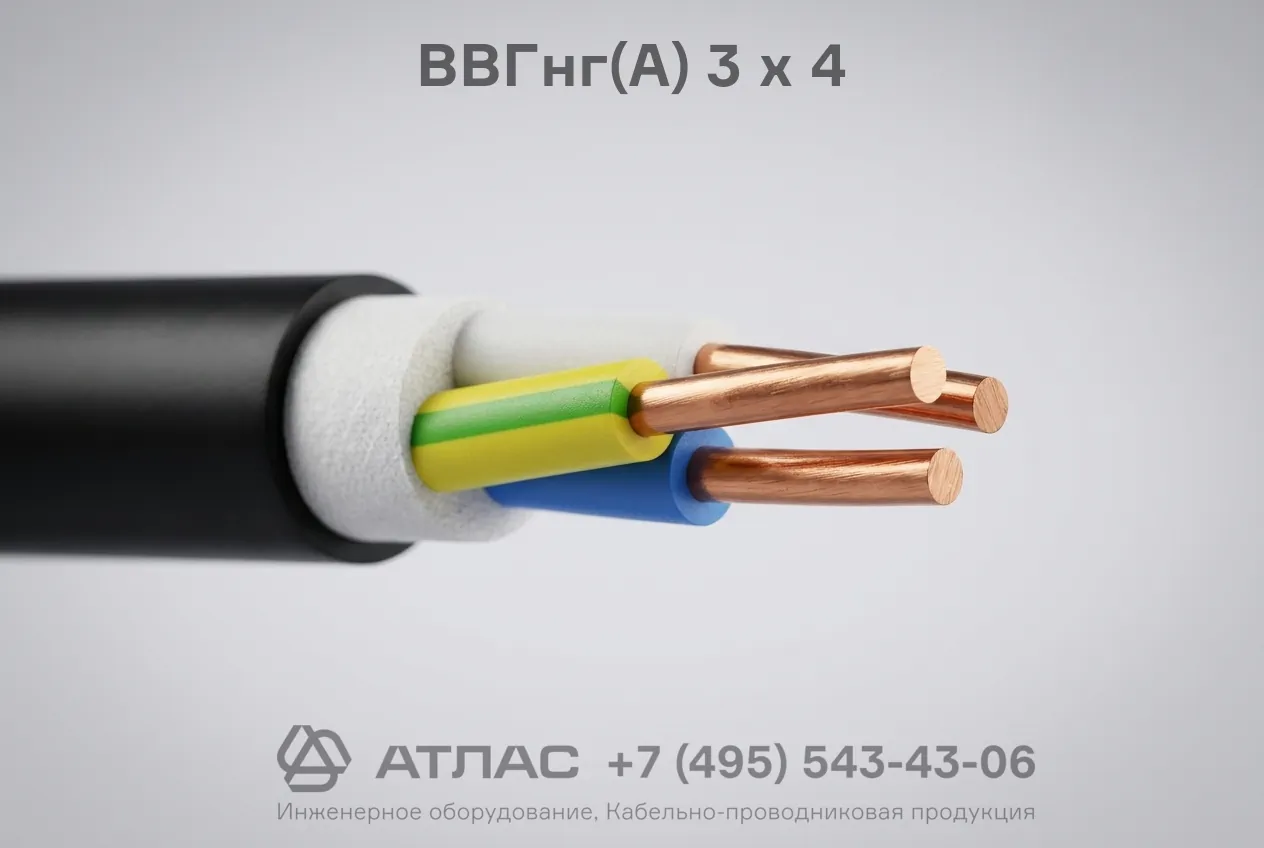

Конструкция кабеля
- Три медные токопроводящие жилы круглой формы номинальным сечением 4 мм²;
- Изоляция каждой жилы из поливинилхлоридного пластиката с индивидуальной цветовой маркировкой;
- Внутреннее заполнение межжильного пространства для придания кабелю округлой формы;
- Внешняя защитная оболочка из поливинилхлоридного пластиката пониженной горючести.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение, кВ | 0,66 |
| Частота сети, Гц | 50 |
| Количество токопроводящих жил | 3 |
| Номинальное сечение жилы, мм² | 4 |
| Материал токопроводящей жилы | Медь |
| Материал изоляции жил | ПВХ пластикат |
| Материал внешней оболочки | ПВХ пониженной горючести |
| Диапазон температур эксплуатации, °C | от -50 до +50 |
| Допустимая температура монтажа без подогрева, °C | не ниже -15 |
| Максимальная рабочая температура жилы, °C | +70 |
| Предельная температура жилы при коротком замыкании, °C | +160 |
| Минимальный радиус изгиба при монтаже | 10 наружных диаметров |
| Наружный диаметр (расчетный), мм | 14,9 |
| Масса кабеля (расчетная), кг/км | 200 |
| Срок службы, лет | не менее 30 |
Область применения
- Групповая прокладка кабельных линий в кабельных сооружениях, производственных помещениях и электроустановках;
- Монтаж силовых распределительных сетей внутри жилых, общественных и административных зданий;
- Организация электропитания стационарного промышленного оборудования, силовых щитов и щитов освещения;
- Прокладка в кабельных каналах, коробах, лотках и трубах при отсутствии риска механического повреждения оболочки;
- Использование на объектах с повышенными требованиями к пожарной безопасности кабельных трасс.
