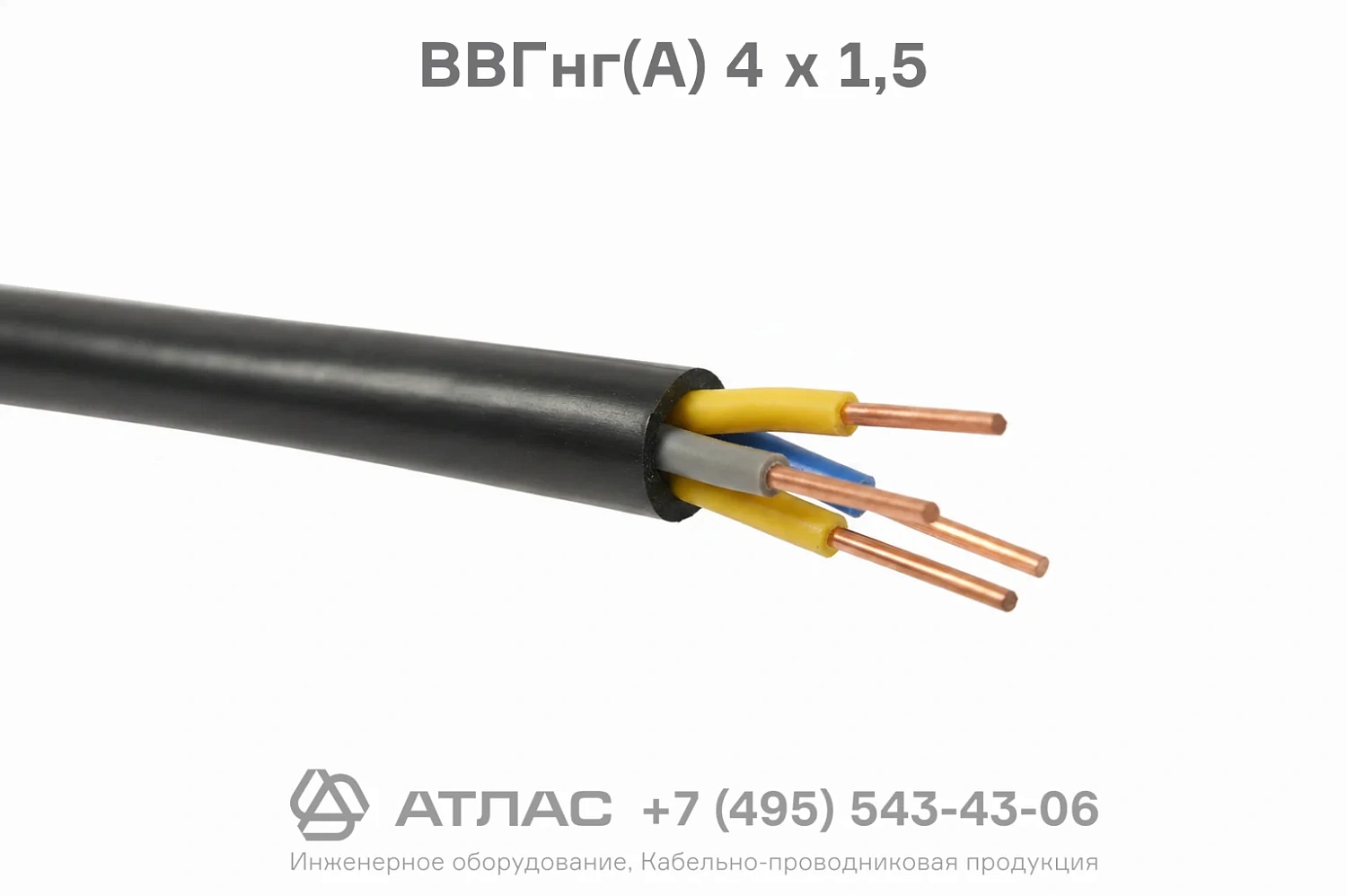

ВВГнг(А) 4 х 1,5 кабель силовой четырехжильный медный на напряжение 0,66 кВ ГОСТ 31996-2012

Кабель ВВГнг(А) 4 х 1,5 силовой предназначен для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 0,66 кВ частотой 50 Гц. Изделие оснащено четырьмя медными токопроводящими жилами сечением 1,5 мм² в поливинилхлоридной изоляции и защитной оболочке пониженной горючести. Кабель характеризуется нераспространением горения при групповой прокладке по категории А, высокой надежностью изоляционных параметров и расширенным температурным диапазоном эксплуатации от -50 °C до +50 °C.

Ниже представлена подробная расшифровка маркировки, особенности конструкции, нормативные технические характеристики и рекомендованные области применения изделия.

Подробная расшифровка маркировки

Маркировка кабеля ВВГнг(А) 4 х 1,5 содержит исчерпывающую информацию о его конструктивном исполнении и пожарной безопасности:

• В — изоляция токопроводящих жил выполнена из поливинилхлоридного (ПВХ) пластиката;
• В — наружная защитная оболочка изготовлена из поливинилхлоридного (ПВХ) пластиката;
• Г — «голый», отсутствие бронированного защитного покрова поверх оболочки;
• нг — не распространяет горение при групповой прокладке кабельных линий;
• (А) — категория пожарной безопасности по ГОСТ 31565-2012, подтверждающая нераспространение горения в пучках с объемом горючей массы до 7 литров на метр;
• 4 — количество токопроводящих жил;
• х — знак умножения (разделитель размерности);
• 1,5 — номинальное сечение токопроводящей жилы в квадратных миллиметрах (мм²).

Конструкция кабеля

1. Токопроводящие жилы — четыре медные однопроволочные жилы круглой формы номинальным сечением 1,5 мм²;
2. Изоляция — слой из поливинилхлоридного пластиката с отличительной цветовой расцветкой жил;
3. Скрутка — изолированные жилы скручены в сердечник правильной концентрической скруткой;
4. Внутреннее заполнение — заполнитель межжильного пространства для придания кабелю круглой формы;
5. Наружная оболочка — защитный слой из ПВХ пластиката пониженной горючести, обеспечивающий стойкость к климатическим факторам.

Основные технические характеристики

Область применения

• Передача и распределение электрической энергии в сетях переменного тока на номинальное напряжение 0,66 кВ;
• Групповая прокладка кабельных трасс в производственных помещениях, кабельных эстакадах и галереях;
• Электроснабжение трехфазных потребителей небольшой мощности, систем вентиляции и технологического оборудования;
• Монтаж линий силовых розеточных сетей и освещения в сухих и влажных помещениях жилых и общественных зданий;
• Прокладка по конструкциям внутри сооружений с повышенными требованиями к пожарной безопасности без прямого заглубления в грунт.
