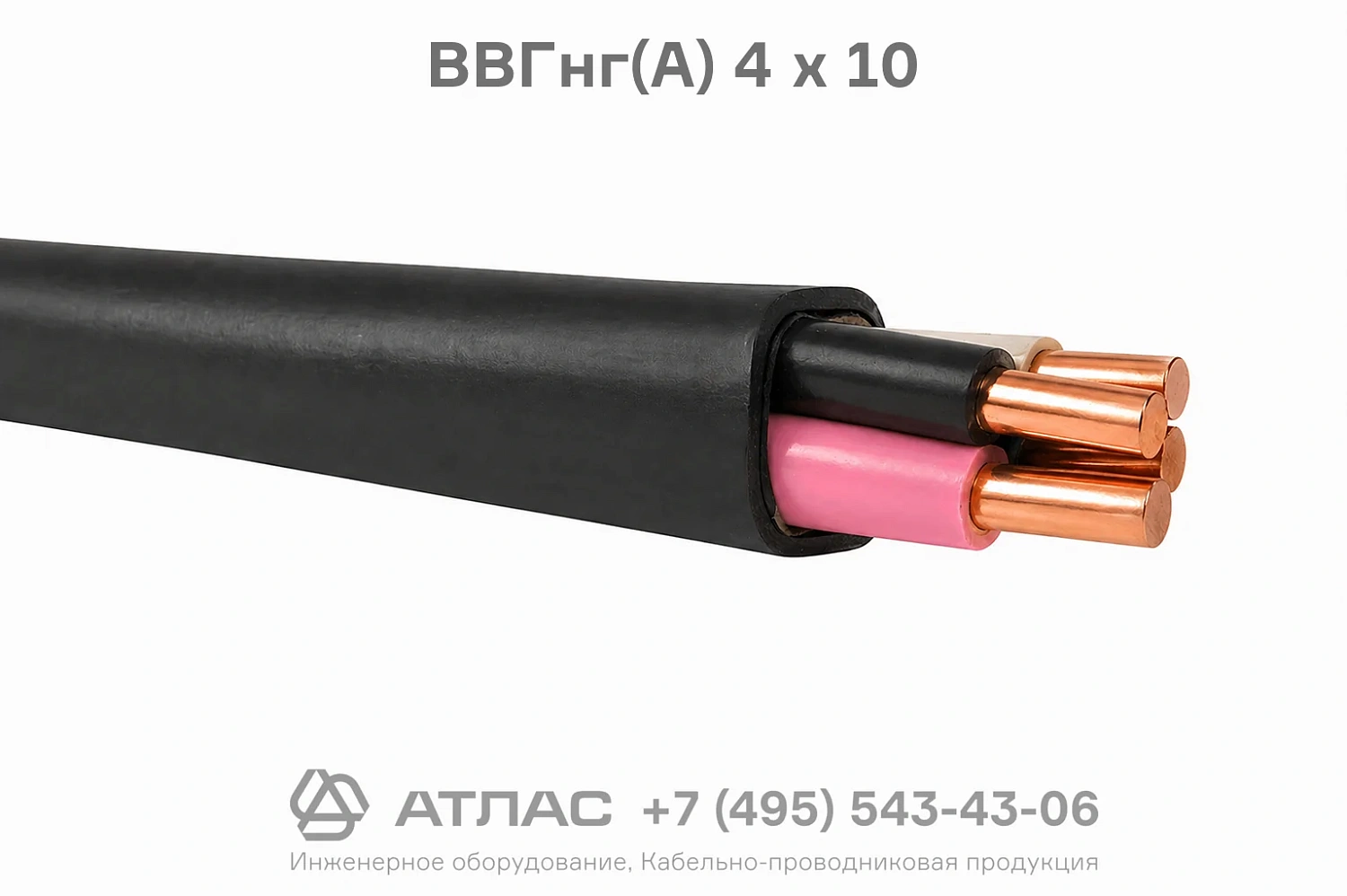

ВВГнг(А) 4 х 10 кабель силовой медный с ПВХ изоляцией, не распространяющий горение (0.66 кВ)
671.05 руб.
Характеристики
Единица измерения
:
м
Вес (не более), кг/км
:
693
Температура монтажа °C
:
от -15 до 50
Допустимая температура окружающей среды при эксплуатации, °C
:
от -50 до +50
Материал жилы
:
медь
Описание
Кабель ВВГнг(А) 4 х 10 — силовой кабель с четырьмя медными жилами сечением 10 мм2, предназначенный для передачи и распределения электроэнергии в стационарных сетях напряжением 0.66 кВ при групповой прокладке.
Подробности
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Тип изделия
Единица измерения
м
Вес (не более), кг/км
693
Температура монтажа °C
от -15 до 50
Допустимая температура окружающей среды при эксплуатации, °C
от -50 до +50
Материал жилы
медь
Материал изоляции
ПВХ
Материал оболочки
ПВХ пониженной горючести
Наружный диаметр, мм
19.2
Номинальное напряжение, кВ
0.66
Минимальный радиус изгиба
10
Срок службы, лет
30
Марка
Количество жил
Сечение ТПЖ, мм2
Броня
Нет
Наличие экрана
Нет
Пониженное дымогазовыделение
Нет
Категория пожарной опасности
A
Кабель ВВГнг(А) 4 х 10 силовой — это кабельное изделие с четырьмя медными токопроводящими жилами, предназначенное для передачи и распределения электрической энергии в стационарных установках. Кабель характеризуется повышенной пожарной безопасностью: наружная оболочка из поливинилхлоридного пластиката пониженной горючести препятствует распространению горения при групповой прокладке по категории А, обеспечивая надежное функционирование электрических сетей на номинальное переменное напряжение 0.66 кВ.
Ниже приведена подробная расшифровка маркировки, конструктивные особенности, технические характеристики и область применения кабеля.
Подробная расшифровка маркировки
Обозначение кабеля несет исчерпывающую информацию о его конструкции и свойствах:
- В — изоляция жил изготовлена из поливинилхлоридного пластиката (ПВХ)
- В — наружная защитная оболочка выполнена из поливинилхлоридного пластиката (ПВХ)
- Г — отсутствие защитных бронированных покровов (голый)
- нг — не распространяет горение при групповой прокладке кабельных линий
- (А) — категория пожарной безопасности, подтверждающая нераспространение горения при прокладке в пучках
- 4 — четыре токопроводящие жилы
- 10 — номинальное сечение каждой токопроводящей жилы 10 мм²
Конструкция кабеля
- Медные токопроводящие жилы сечением 10 мм² (однопроволочные или многопроволочные, круглой формы).
- Изоляция токопроводящих жил из поливинилхлоридного пластиката с цветовой маркировкой.
- Скрутка изолированных жил в сердечник кабеля.
- Внутреннее заполнение межфазного пространства из полимерной композиции.
- Внешняя защитная оболочка из поливинилхлоридного пластиката пониженной горючести.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение | 0.66 кВ частотой 50 Гц |
| Количество и сечение жил | 4 х 10 мм² |
| Материал токопроводящей жилы | Медь |
| Диапазон температур при эксплуатации | от -50 °C до +50 °C |
| Температура монтажа без подогрева | не ниже -15 °C |
| Максимальная рабочая температура жилы | +70 °C |
| Предельная температура жилы при коротком замыкании | +160 °C |
| Минимальный радиус изгиба при прокладке | 10 наружных диаметров |
| Расчетный наружный диаметр | 19.2 мм |
| Расчетная масса (вес) | 693 кг/км |
| Срок службы | не менее 30 лет |
Область применения
- Передача и распределение электроэнергии в стационарных электротехнических установках.
- Организация кабельных трасс на специализированных кабельных эстакадах, в галереях, коллекторах и производственных помещениях.
- Групповая прокладка силовых линий в зданиях и сооружениях с повышенными требованиями к пожарной безопасности.
- Эксплуатация в сухих и влажных помещениях на высоте до 4300 метров над уровнем моря.
- Не рекомендуется прокладка непосредственно в земле или траншеях без применения дополнительной механической защиты.
