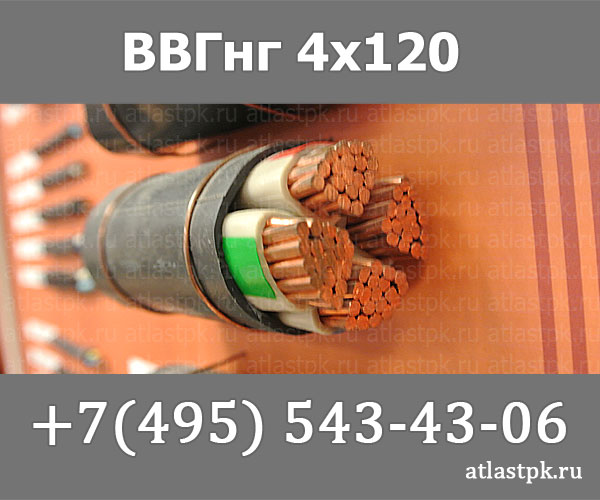

ВВГнг(А) 4 х 120 силовой кабель с медными жилами в ПВХ оболочке пониженной горючести 1 кВ
7 663.86 руб.
Характеристики
Единица измерения
:
м
Вес (не более), кг/км
:
5519
Температура монтажа °C
:
Монтаж без предварительного подогрева при температуре от -15 до 50 °C
Допустимая температура окружающей среды при эксплуатации, °C
:
Эксплуатация кабеля допускается в интервале температур от -50 до +50 °C
Материал жилы
:
Высококачественная электротехническая медь повышенной проводимости
Описание
Кабель ВВГнг(А) 4 х 120 силовой медный предназначен для передачи и надежного распределения электрической энергии в стационарных установках на номинальное напряжение 1 кВ. Изделие не распространяет горение при групповой прокладке.
Подробности
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Единица измерения
м
Вес (не более), кг/км
5519
Температура монтажа °C
Монтаж без предварительного подогрева при температуре от -15 до 50 °C
Допустимая температура окружающей среды при эксплуатации, °C
Эксплуатация кабеля допускается в интервале температур от -50 до +50 °C
Материал жилы
Высококачественная электротехническая медь повышенной проводимости
Материал изоляции
Поливинилхлоридный пластикат стандартной электрической прочности (ПВХ)
Материал оболочки
Поливинилхлоридный пластикат пониженной пожарной опасности (ПВХ нг)
Наружный диаметр, мм
Ориентировочный расчетный наружный диаметр кабеля составляет 43.6 мм
Номинальное напряжение, кВ
Номинальное переменное рабочее напряжение сети составляет ровно 1 кВ
Минимальный радиус изгиба
Минимально допустимый радиус изгиба при монтаже составляет 10 диаметров
Срок службы, лет
Установленный производителем полный нормативный срок службы от 30 лет
Сечение ТПЖ, мм2
Броня
Защитный бронированный покров в конструкции данного кабеля отсутствует
Наличие экрана
Экранирующие элементы в структуре данного силового изделия отсутствуют
Пониженное дымогазовыделение
Пониженное выделение дыма и коррозионно-активных газов не нормировано
Время работы в открытом огне
Огнестойкость кабеля в условиях прямого открытого пламени не нормирована
Категория пожарной опасности
Не распространяет горение при групповой прокладке по категории ПРГП 1 (A)
Кабель ВВГнг(А) 4 х 120 силовой представляет собой надежное электротехническое изделие с четырьмя медными токопроводящими жилами сечением 120 мм² в изоляции и оболочке из поливинилхлоридного пластиката пониженной горючести. Данная марка кабеля характеризуется устойчивостью к распространению горения при групповой прокладке по категории А, сохранением физико-механических свойств в широком интервале рабочих температур и рассчитана на эксплуатацию в сетях переменного тока номинальным напряжением 1 кВ с частотой 50 Гц.
Ниже представлена полная расшифровка маркировочного обозначения, послойная схема конструкции, ключевые технические параметры и типовые условия монтажа.
Подробная расшифровка маркировки
Буквенно-цифровой код кабеля полностью раскрывает его составные элементы и ключевые характеристики пожарной безопасности:
- В — первичная изоляция каждой токопроводящей жилы выполнена из поливинилхлоридного (ПВХ) пластиката;
- В — наружная защитная оболочка кабеля изготовлена из поливинилхлоридного пластиката;
- Г — «голый», отсутствие специализированных наружных защитных покровов и брони поверх оболочки;
- нг(А) — оболочка изготовлена из пластиката пониженной горючести, кабель не распространяет горение при групповой прокладке по категории А;
- 4 — количество токопроводящих жил в конструкции кабеля;
- х — разделительный знак между числом жил и их номинальным сечением;
- 120 — номинальное сечение каждой медной токопроводящей жилы, выраженное в квадратных миллиметрах (мм²).
Конструкция кабеля
- Четыре токопроводящие жилы из электротехнической меди сечением 120 мм² (многопроволочные, круглой или секторной формы);
- Индивидуальная изоляция жил из поливинилхлоридного (ПВХ) пластиката с отличительной цветовой или цифровой расцветкой;
- Скрутка изолированных жил в сердечник с заполнением промежутков жгутами или полимерным компаундом;
- Внутренняя экструдированная поясная изоляция или подложка из ПВХ компаунда;
- Наружная защитная оболочка из поливинилхлоридного пластиката пониженной горючести.
Основные технические характеристики
| Параметр | Нормативное значение |
|---|---|
| Номинальное переменное напряжение | 1 кВ при частоте 50 Гц |
| Диапазон температур при эксплуатации | от -50 °C до +50 °C |
| Допустимая температура монтажа без предварительного подогрева | не ниже -15 °C |
| Минимально допустимый радиус изгиба при прокладке | не менее 10 наружных диаметров |
| Наружный расчетный диаметр изделия | 43,6 мм |
| Справочный вес (масса) кабеля | 5519 кг/км |
| Предельный нагрев жил при постоянной нагрузке | до +70 °C |
| Нормативный срок службы изделия | не менее 30 лет |
Область применения
- Стационарная передача и распределение электроэнергии в производственных установках и на энергетических объектах;
- Прокладка в кабельных эстакадах, блоках, галереях, туннелях и на открытом воздухе при отсутствии угрозы механических повреждений;
- Организация силовых линий в сухих, сырых и частично затапливаемых промышленных помещениях;
- Групповая прокладка в кабельных сооружениях с жесткими требованиями к нераспространению горения.
