ВВГнг(А) 4 х 150 кабель силовой медный четырехжильный на напряжение 1 кВ пониженной горючести

Кабель ВВГнг(А) 4 х 150 силовой — это кабельное изделие с четырьмя медными токопроводящими жилами крупного сечения в изоляции и оболочке из поливинилхлоридного пластиката пониженной горючести. Кабель предназначен для стационарной прокладки в электрических сетях переменного напряжения до 1 кВ, обладает повышенной пожарной безопасностью по категории А и не распространяет горение при групповой прокладке в пучках.

Ниже приведена подробная расшифровка маркировки, конструктивные особенности изделия, его нормативные технические параметры и типовые области применения.

Подробная расшифровка маркировки

Обозначение марки ВВГнг(А) 4 х 150 расшифровывается в строгом соответствии с требованиями стандартов:

• В — изоляция токопроводящих жил выполнена из поливинилхлоридного (ПВХ) пластиката
• В — наружная защитная оболочка выполнена из поливинилхлоридного (ПВХ) пластиката
• Г — «голый», отсутствие наружного защитного бронированного покрова
• нг — не распространяет горение при групповой прокладке в кабельных сооружениях
• (А) — категория пожарной опасности по нераспространению горения ПРГП 1 с предельной объемной долей горючей массы до 7 л на метр
• 4 — количество токопроводящих жил
• х — разделительный знак размерности
• 150 — номинальное сечение каждой токопроводящей жилы, мм²

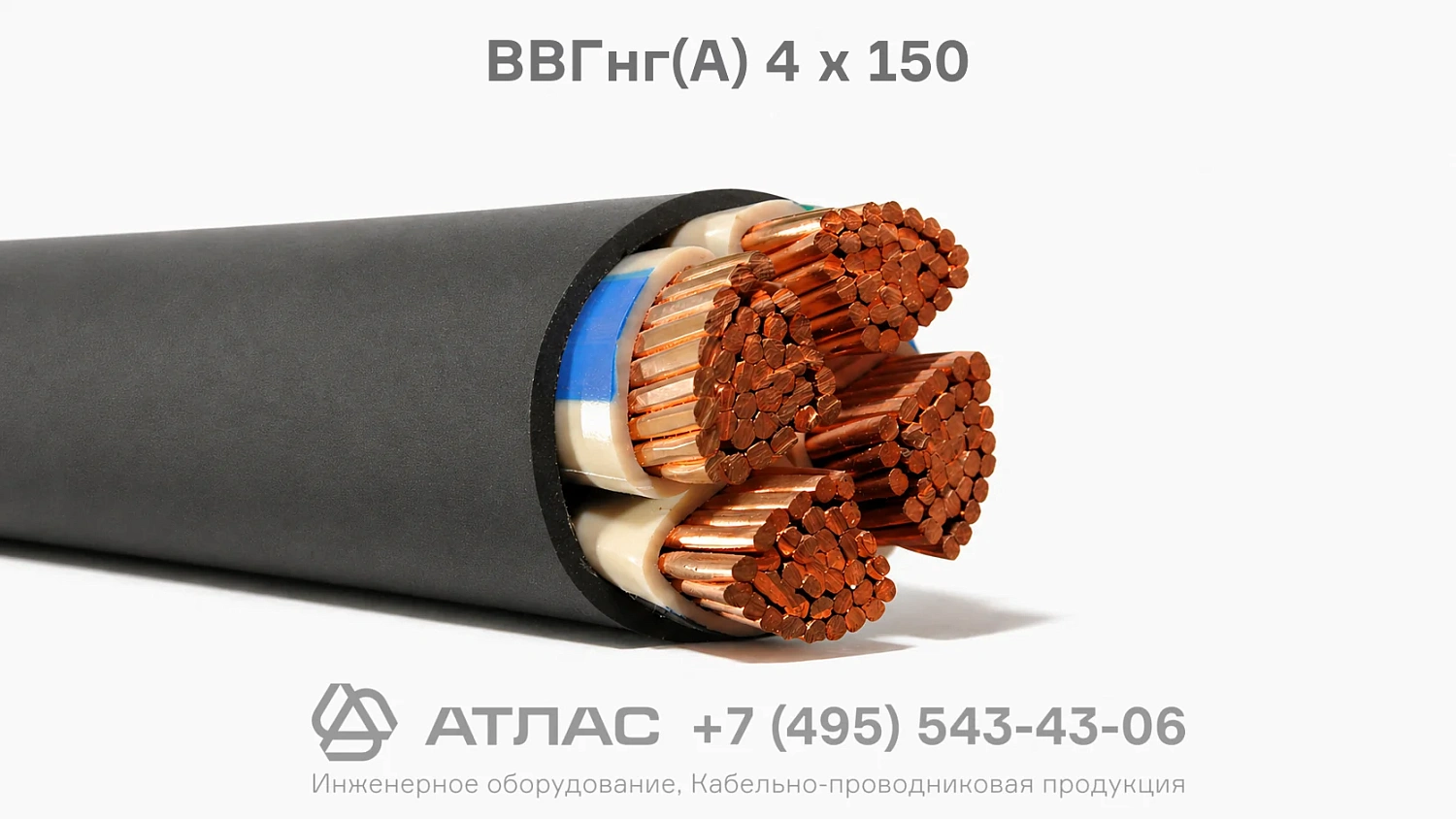

Конструкция кабеля

1. Токопроводящие жилы — медные, многопроволочные, круглой или секторной формы, соответствуют 1 или 2 классу по ГОСТ 22483.
2. Изоляция — из поливинилхлоридного пластиката пониженной горючести с отличительной цветовой расцветкой жил.
3. Сердечник — четыре изолированные жилы скручены вокруг центрального заполнителя.
4. Внутреннее заполнение и поясная изоляция — слой из ПВХ пластиката или невулканизированной резиновой смеси, заполняющий промежутки между жилами и придающий кабелю цилиндрическую форму.
5. Наружная оболочка — из поливинилхлоридного пластиката пониженной горючести, устойчивого к воздействию солнечной радиации и влаги.

Основные технические характеристики

Область применения

• Передача и распределение электроэнергии в стационарных установках на номинальное переменное напряжение 1 кВ.
• Групповая прокладка кабельных линий в кабельных сооружениях, коллекторах, производственных помещениях и на кабельных эстакадах.
• Электроснабжение промышленных предприятий, распределительных щитов и мощных электроприемников.
• Монтаж в сухих и влажных производственных помещениях, в том числе на объектах с повышенными требованиями к пожарной безопасности.
• Не рекомендуется непосредственная бестраншейная прокладка в грунте из-за отсутствия механической брони.
