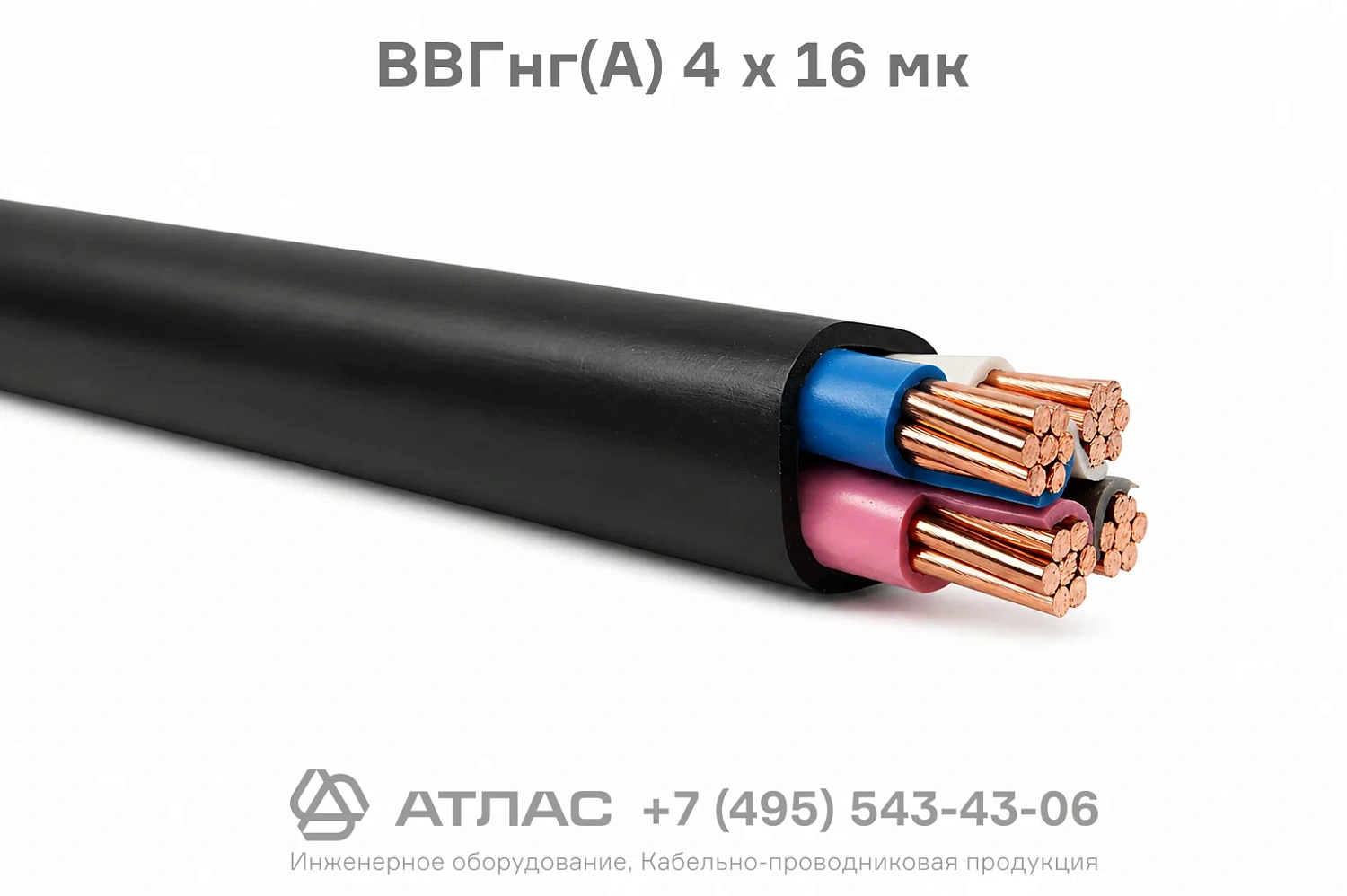

ВВГнг(А) 4 х 16 мк кабель силовой медный четырехжильный не распространяющий горение 0.66 кВ
Кабель ВВГнг(А) 4 х 16 мк силовой представляет собой четырехжильный медный кабель, предназначенный для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 0,66 кВ частотой 50 Гц. Изделие характеризуется повышенной пожарной безопасностью: кабельная оболочка выполнена из поливинилхлоридного пластиката пониженной горючести, что исключает распространение горения при прокладке в пучках по категории А. Кабель рассчитан на длительную безаварийную эксплуатацию в широком диапазоне температур окружающей среды от -50 °C до +50 °C и устойчив к воздействию относительной влажности воздуха до 98 %.
Ниже представлена подробная техническая информация о расшифровке маркировки, конструктивных элементах и эксплуатационных параметрах данной марки.
Подробная расшифровка маркировки
Обозначение кабеля содержит исчерпывающие сведения о его конструкции, материалах и пожарно-технических свойствах:
- В — изоляция токопроводящих жил выполнена из поливинилхлоридного пластиката (ПВХ);
- В — наружная защитная оболочка изготовлена из поливинилхлоридного пластиката;
- Г — отсутствие защитного бронированного покрова («голый»), кабель не предназначен для участков с растягивающими нагрузками;
- нг(А) — не распространяет горение при групповой прокладке по категории пожарной опасности А;
- 4 — количество токопроводящих жил;
- х — разделительный знак размерности;
- 16 — номинальное сечение каждой токопроводящей жилы, мм²;
- м — многопроволочная конструкция проводника;
- к — круглая геометрическая форма сечения жилы.
Конструкция кабеля
- Токопроводящие жилы — медные, круглые, многопроволочные, соответствующие 2 классу гибкости по ГОСТ 22483.
- Изоляция — поливинилхлоридный пластикат со сплошной цветовой маркировкой для удобства идентификации фаз и нулевых проводников.
- Скрутка — четыре изолированные жилы скручены в сердечник правильной концентрической скруткой.
- Внутренняя оболочка — экструдированный слой из ПВХ пластиката пониженной горючести, заполняющий междужильные промежутки и придающий кабелю круглую форму.
- Наружная оболочка — защитный шланг из поливинилхлоридного пластиката пониженной горючести, обеспечивающий стойкость к внешним механическим и климатическим воздействиям.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение, кВ | 0,66 |
| Частота питающей сети, Гц | 50 |
| Диапазон температур эксплуатации, °C | от -50 до +50 |
| Минимальная температура монтажа без предварительного подогрева, °C | -15 |
| Максимальная рабочая температура жилы при длительной нагрузке, °C | +70 |
| Предельная температура жилы при коротком замыкании (до 5 с), °C | +160 |
| Минимальный радиус изгиба при монтаже | 10 наружных диаметров |
| Наружный диаметр (справочный), мм | 23,1 |
| Расчетная масса (справочная), кг/км | 803 |
| Срок службы, лет | не менее 30 |
| Гарантийный срок эксплуатации, лет | 5 |
Область применения
- Стационарная прокладка кабельных линий в кабельных сооружениях, коллекторах, шахтах и туннелях при наличии требований к нераспространению горения.
- Монтаж систем электроснабжения внутри производственных, складских, общественных и жилых зданий.
- Прокладка групповых осветительных и силовых электрических цепей на специальных кабельных эстакадах, лотках и в коробах.
- Монтаж электросетей в сухих и сырых помещениях, а также на открытом воздухе при отсутствии риска механического повреждения кабеля.
