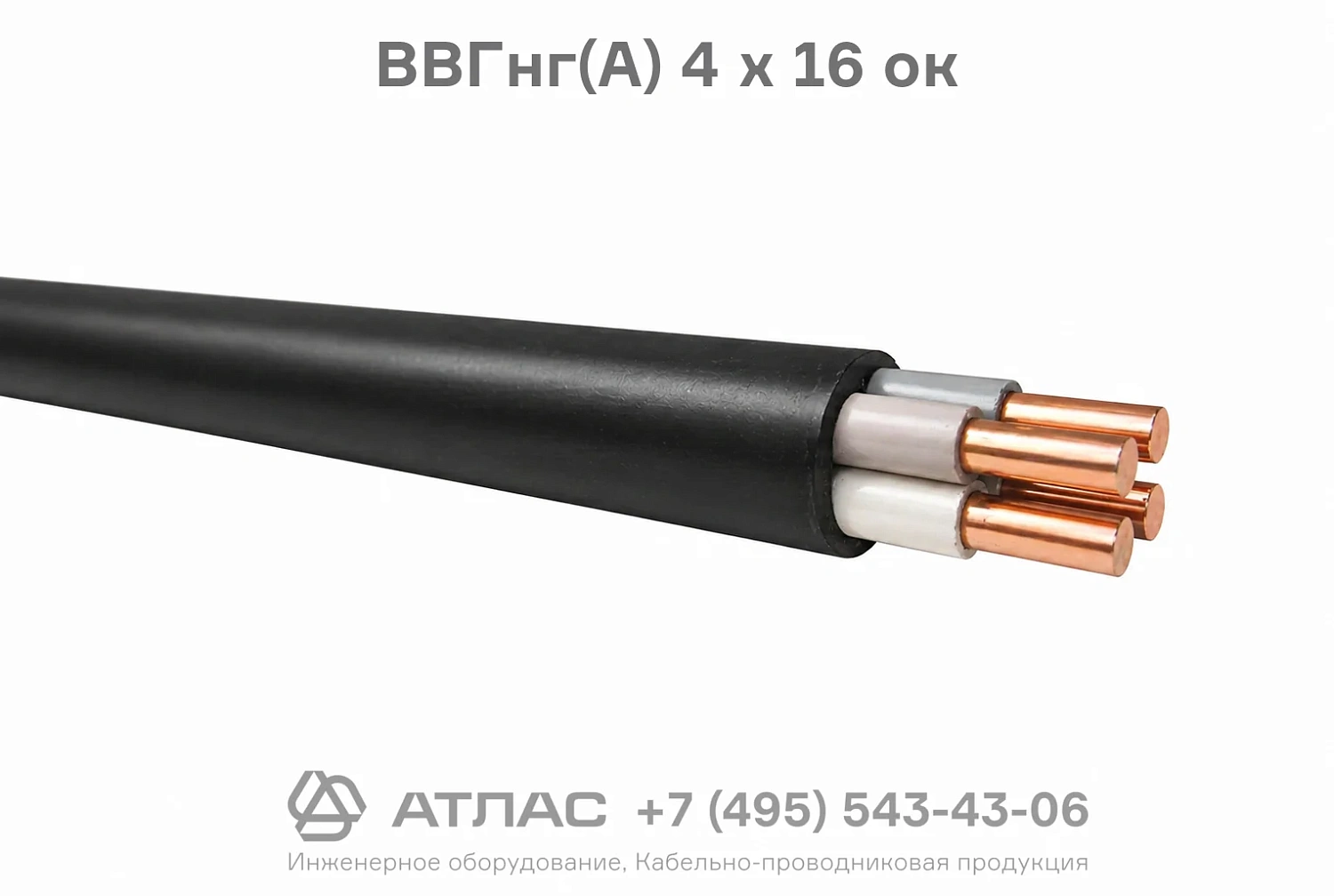

ВВГнг(А) 4 х 16 ок кабель силовой медный четырехжильный с ПВХ изоляцией на напряжение 0.66 кВ

Кабель ВВГнг(А) 4 х 16 ок силовой предназначен для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 0,66 кВ частотой 50 Гц. Изделие оснащено четырьмя токопроводящими медными жилами круглой формы в монолитном (однопроволочном) исполнении. Изоляция жил и внешняя защитная оболочка выполнены из поливинилхлоридного пластиката пониженной горючести, что обеспечивает пожаробезопасность кабельных трасс при групповой прокладке по категории А.

Ниже представлена полная расшифровка маркировки изделия, конструктивные особенности, сводная таблица технических характеристик и регламентированные области применения.

Подробная расшифровка маркировки

Обозначение кабеля формируется по нормативной системе ГОСТ и описывает его конструкцию:

• В — изоляция проводников изготовлена из поливинилхлоридного пластиката (ПВХ);
• В — наружная оболочка кабеля выполнена из поливинилхлоридного пластиката;
• Г — отсутствие защитных бронированных покровов поверх оболочки («голый»);
• нг(А) — оболочка из пластиката пониженной горючести, не распространяющая горение при групповой прокладке по категории А;
• 4 — четыре токопроводящие жилы;
• х — знак умножения, отделяющий число жил от площади их сечения;
• 16 — номинальное поперечное сечение каждой жилы составляет 16 мм²;
• ок — жилы изготовлены однопроволочными круглой формы (1 класс гибкости).

Конструкция кабеля

1. Токопроводящие жилы — четыре круглые однопроволочные медные жилы сечением 16 мм², соответствующие классу 1 по ГОСТ 22483.
2. Изоляция — индивидуальный слой из поливинилхлоридного пластиката с цветовой идентификацией жил (фазные проводники, нулевой проводник и заземление).
3. Внутренняя экструдированная оболочка (заполнение) — слой из поливинилхлоридного состава пониженной горючести, придающий сердечнику круглую форму.
4. Наружная оболочка — сплошной защитный слой из ПВХ пластиката пониженной горючести, предотвращающий распространение огня и защищающий изделие от внешних воздействий.

Основные технические характеристики

Область применения

• Групповая прокладка в производственных помещениях, кабельных сооружениях, открытых эстакадах и галереях промышленных предприятий.
• Подключение стационарных трехфазных потребителей, силовых распределительных щитов, трансформаторных подстанций и технологического оборудования.
• Эксплуатация в сухих и влажных помещениях на высоте до 4300 метров над уровнем моря при соблюдении мер защиты от УФ-излучения.
• Не рекомендуется непосредственная бестраншейная прокладка в земле без монтажа в трубы, защитные короба или каналы.
