ВВГнг(А) 4 х 185 кабель силовой медный с ПВХ изоляцией и оболочкой не распространяющий горение

Кабель ВВГнг(А) 4 х 185 силовой предназначен для передачи и распределения электрической энергии в стационарных установках. Изделие оснащено четырьмя токопроводящими медными жилами сечением 185 мм² с индивидуальной поливинилхлоридной изоляцией и внешней защитной оболочкой из ПВХ пластиката пониженной горючести. Кабель характеризуется пожаробезопасным исполнением с нераспространением горения при групповой прокладке по категории А и рассчитан на номинальное переменное напряжение 1 кВ частотой 50 Гц.

Ниже приведена подробная расшифровка маркировки, конструктивные элементы, эксплуатационные характеристики и рекомендованные области применения данного кабеля.

Подробная расшифровка маркировки

Обозначение марки ВВГнг(А) 4 х 185 расшифровывается в строгом соответствии с действующими стандартами:

• В — изоляция токопроводящих жил изготовлена из поливинилхлоридного (ПВХ) пластиката;
• В — наружная защитная оболочка выполнена из поливинилхлоридного (ПВХ) пластиката;
• Г — «голый», отсутствие защитного бронированного покрова поверх оболочки;
• нг — изоляция и оболочка изготовлены из полимерной композиции пониженной горючести, не поддерживающей самостоятельное горение;
• (А) — категория пожарной безопасности, подтверждающая нераспространение горения при прокладке в пучках (объем горючей массы до 7 л/м);
• 4 — количество основных токопроводящих жил;
• х — разделительный знак размерности;
• 185 — номинальное сечение каждой токопроводящей жилы в квадратных миллиметрах (мм²).

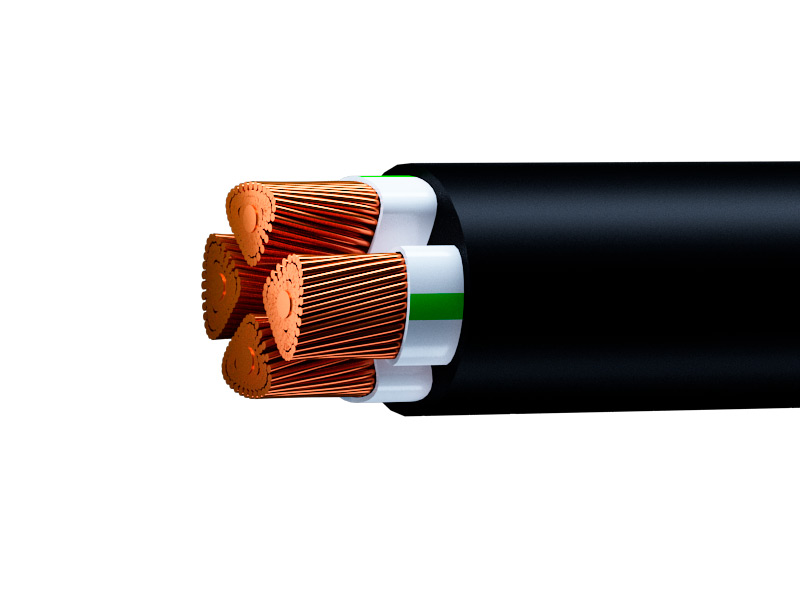

Конструкция кабеля

1. Токопроводящие жилы — медные, многопроволочные, секторной или круглой формы, уплотненные, соответствующие 1 или 2 классу гибкости.
2. Изоляция жил — поливинилхлоридный пластикат с цветовой или цифровой маркировкой для однозначной идентификации фаз и нулевых проводников.
3. Скрутка — четыре изолированные жилы скручены в сердечник правильной концентрической скруткой.
4. Внутренняя оболочка и заполнение — ПВХ состав пониженной горючести, заполняющий промежутки между жилами и придающий изделию круглую форму.
5. Внешняя оболочка — поливинилхлоридный пластикат пониженной горючести, устойчивый к ультрафиолету и воздействию окружающей среды.

Основные технические характеристики

Область применения

• Групповая стационарная прокладка кабельных линий в кабельных сооружениях, коллекторах, производственных помещениях и на открытых эстакадах.
• Электроснабжение распределительных щитов, трансформаторных подстанций и мощных промышленных потребителей.
• Монтаж сетей в зданиях и сооружениях с повышенными требованиями к пожарной безопасности категорий А.
• Прокладка в сухих и влажных производственных помещениях, а также на высотах до 4300 метров над уровнем моря.
• Не рекомендуется для прямой бестраншейной прокладки в грунте без дополнительной механической защиты от сдавливающих нагрузок.
