ВВГнг(А) 4 х 240 медный силовой кабель 1 кВ в оболочке из ПВХ пластиката пониженной горючести

Кабель ВВГнг(А) 4 х 240 силовой представляет собой кабельное изделие с медными токопроводящими жилами в изоляции и наружной оболочке из поливинилхлоридного пластиката пониженной горючести. Данный кабель предназначен для надежной передачи и распределения электрической энергии в фиксированных установках на номинальное переменное напряжение 1 кВ частотой 50 Гц. Ключевыми эксплуатационными характеристиками изделия являются нераспространение горения при групповой прокладке по категории А, высокая проводимость медных жил, устойчивость к климатическим воздействиям и длительный безаварийный срок службы.

Ниже представлена подробная техническая информация о расшифровке маркировки, конструктивных элементах и характеристиках кабеля.

Подробная расшифровка маркировки

Каждый элемент буквенно-цифрового обозначения ВВГнг(А) 4 х 240 указывает на конструктивные особенности и свойства кабеля:

• В — изоляция токопроводящих жил выполнена из поливинилхлоридного (ПВХ) пластиката;
• В — наружная защитная оболочка изготовлена из поливинилхлоридного (ПВХ) пластиката;
• Г — отсутствие защитного бронированного покрова («голый»), изделие не предназначено для условий с ударными и растягивающими механическими нагрузками;
• нг — оболочка изготовлена из поливинилхлоридного пластиката пониженной горючести, не поддерживающего горение;
• (А) — категория пожарной безопасности по нераспространению горения при межотраслевой групповой прокладке;
• 4 — количество токопроводящих жил;
• х — разделительный знак размерности;
• 240 — номинальное сечение каждой токопроводящей жилы в квадратных миллиметрах.

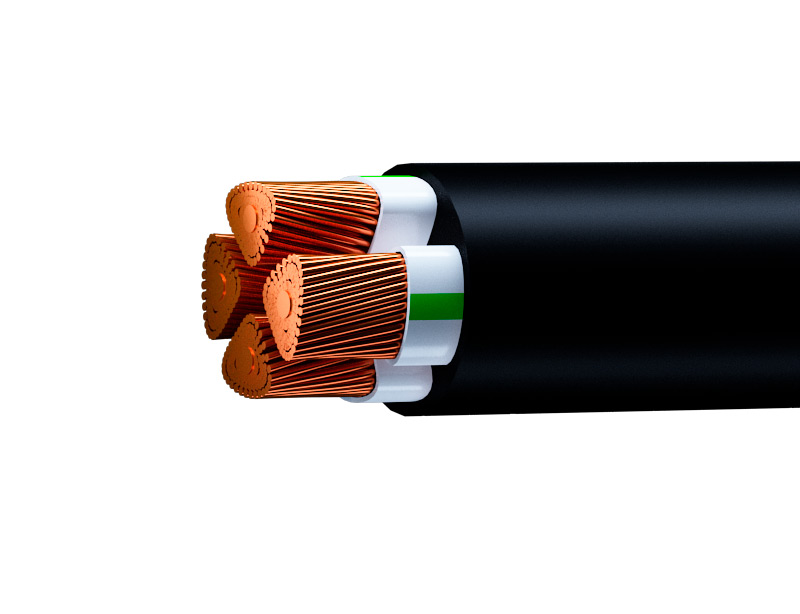

Конструкция кабеля

1. Токопроводящие жилы — четыре многопроволочные медные жилы секторной или круглой формы номинальным сечением 240 мм², соответствующие стандартам ГОСТ 22483-2012.
2. Изоляция жил — слой цветного поливинилхлоридного пластиката пониженной пожарной опасности, нанесенный на каждую жилу для надежной электрической изоляции и цветовой идентификации.
3. Скрутка и заполнение — изолированные жилы скручены в сердечник, промежутки между ними заполнены специальным негигроскопичным заполнителем для придания кабелю круглой формы.
4. Внутренняя оболочка — разделительный слой из ПВХ пластиката, наложенный поверх скрученных жил для герметизации и защиты структуры.
5. Наружная оболочка — сплошной защитный шланг из поливинилхлоридного пластиката пониженной горючести, устойчивый к внешним воздействиям окружающей среды.

Основные технические характеристики

Область применения

• Стационарная прокладка в кабельных сооружениях, коллекторах, производственных помещениях и туннелях.
• Организация силовых линий на промышленных объектах, электростанциях и распределительных подстанциях.
• Групповая прокладка в кабельных эстакадах и галереях с обеспечением требований пожарной безопасности.
• Монтаж сетей на открытом воздухе при условии исключения риска механических повреждений оболочки.
