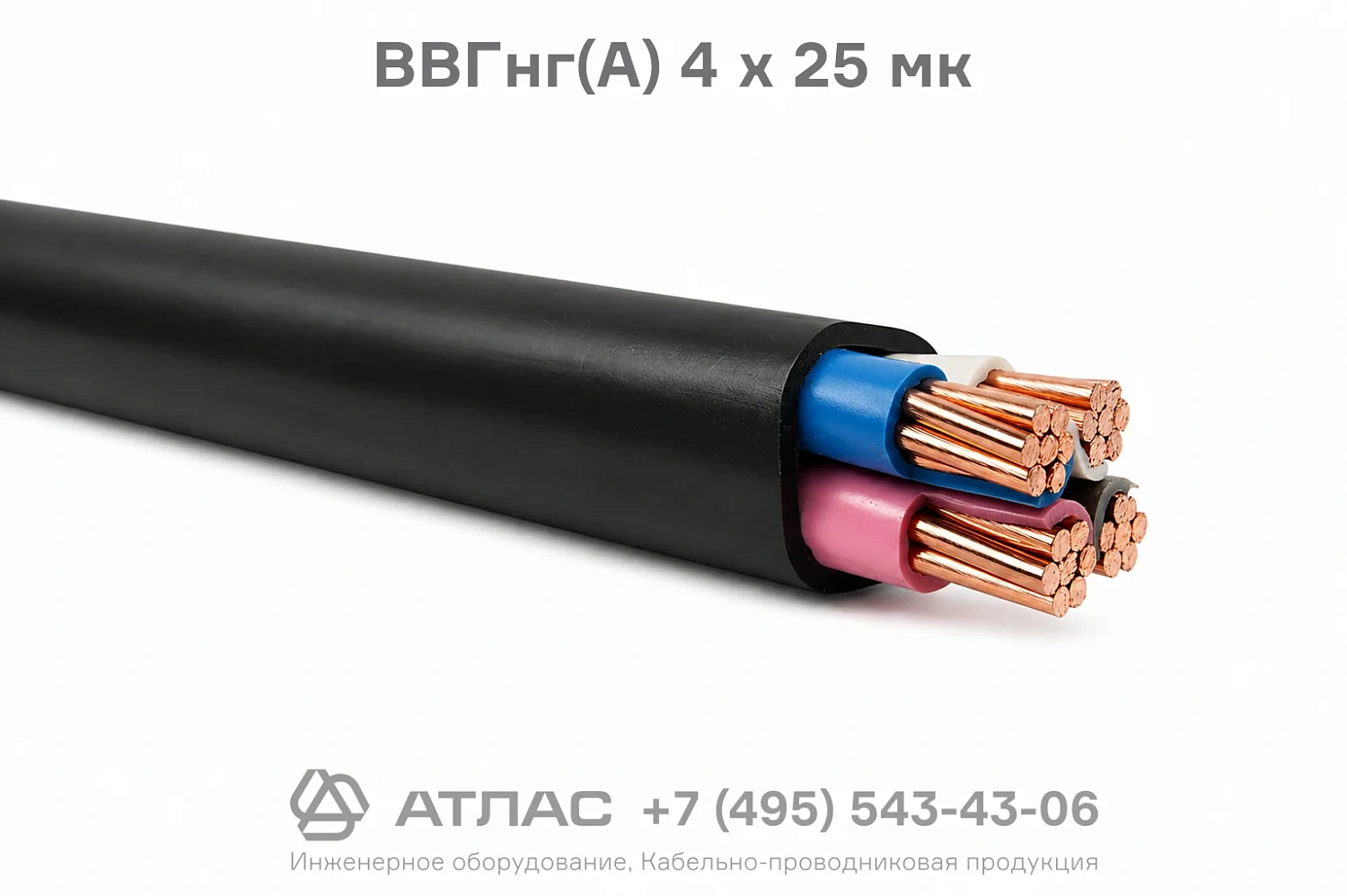

ВВГнг(А) 4 х 25 мк кабель силовой медный четырехжильный с многопроволочными круглыми жилами

Кабель ВВГнг(А) 4 х 25 мк силовой — это надежное кабельное изделие с четырьмя медными многопроволочными жилами сечением 25 мм², предназначенное для передачи и распределения электрической энергии в стационарных электротехнических установках на номинальное переменное напряжение 0,66 кВ. Кабель характеризуется изоляцией и наружной оболочкой из поливинилхлоридного пластиката пониженной горючести, что гарантирует нераспространение горения при групповой прокладке и обеспечивает стабильную безаварийную эксплуатацию на ответственных объектах.

Ниже представлена подробная расшифровка маркировки, послойная конструкция, нормативные технические параметры и рекомендуемая область применения данного изделия.

Подробная расшифровка маркировки

Обозначение марки ВВГнг(А) 4 х 25 мк содержит исчерпывающие сведения о конструктивном исполнении и пожарной безопасности изделия:

• В — изоляция токопроводящих жил выполнена из поливинилхлоридного (ПВХ) пластиката;
• В — наружная оболочка кабеля изготовлена из поливинилхлоридного (ПВХ) пластиката;
• Г — «голый», отсутствие наружного защитного бронированного покрова;
• нг — пониженная горючесть, оболочка не поддерживает горение при межфазном воздействии температур и групповой прокладке;
• (А) — категория пожарной безопасности, подтверждающая нераспространение горения при испытаниях в пучках по категории А;
• 4 — количество токопроводящих жил;
• 25 — номинальное сечение каждой токопроводящей жилы, мм²;
• мк — многопроволочная круглая форма токопроводящей жилы.

Конструкция кабеля

1. Четыре медные токопроводящие жилы многопроволочного исполнения круглой формы сечением 25 мм², соответствующие 2 классу гибкости по ГОСТ 22483-2012.
2. Изоляция жил из поливинилхлоридного пластиката с индивидуальной цветовой маркировкой для удобства фазировки и подключения.
3. Скрутка изолированных жил в единый сердечник правильной концентрической формы.
4. Внутреннее экструдированное заполнение промежутков между жилами или поясная изоляция из невулканизированной резиновой смеси или ПВХ состава.
5. Наружная защитная оболочка из поливинилхлоридного пластиката пониженной горючести черного цвета.

Основные технические характеристики

Область применения

• Стационарная прокладка в распределительных сетях промышленных предприятий, административных и жилых зданий.
• Монтаж кабельных линий на кабельных эстакадах, в лотках, коробах, блоках и специализированных кабельных сооружениях.
• Групповая прокладка электропроводок в производственных и общественных помещениях с повышенными требованиями к пожарной безопасности.
• Электромонтаж в сухих и влажных помещениях на высоте до 4300 метров над уровнем моря.
• Прокладка на открытом воздухе при обеспечении защиты от прямого воздействия ультрафиолетового излучения и механических повреждений (прокладка в земле без дополнительной защиты не рекомендуется).
