ВВГнг(А) 4 х 25 ок кабель силовой медный четырехжильный 0.66 кВ с круглыми однопроволочными жилами

Кабель ВВГнг(А) 4 х 25 ок силовой — это кабельное изделие с четырьмя медными жилами, предназначенное для передачи и распределения электрической энергии в стационарных электротехнических установках. Конструкция отличается отсутствием защитного бронированного покрова, изоляцией и наружной оболочкой из поливинилхлоридного пластиката пониженной горючести, а также гарантирует нераспространение горения при групповой прокладке в соответствии с требованиями категории А пожарной безопасности.

Ниже представлена подробная расшифровка маркировки, конструктивное исполнение, технические параметры и область применения данного изделия.

Подробная расшифровка маркировки

Обозначение ВВГнг(А) 4 х 25 ок содержит исчерпывающие сведения о конструктивных элементах и характеристиках пожарной безопасности кабеля:

• В — изоляция жил изготовлена из поливинилхлоридного (ПВХ) пластиката;
• В — наружная оболочка кабеля выполнена из поливинилхлоридного (ПВХ) пластиката;
• Г — отсутствие защитного покрова поверх оболочки («голый»), кабель не имеет защитной брони;
• нг(А) — не распространяет горение при групповой прокладке по категории А пожарной опасности;
• 4 — четыре токопроводящие жилы;
• х — разделительный знак размерности;
• 25 — номинальное сечение токопроводящих жил составляет 25 мм²;
• ок — однопроволочные круглые токопроводящие жилы (класс 1).

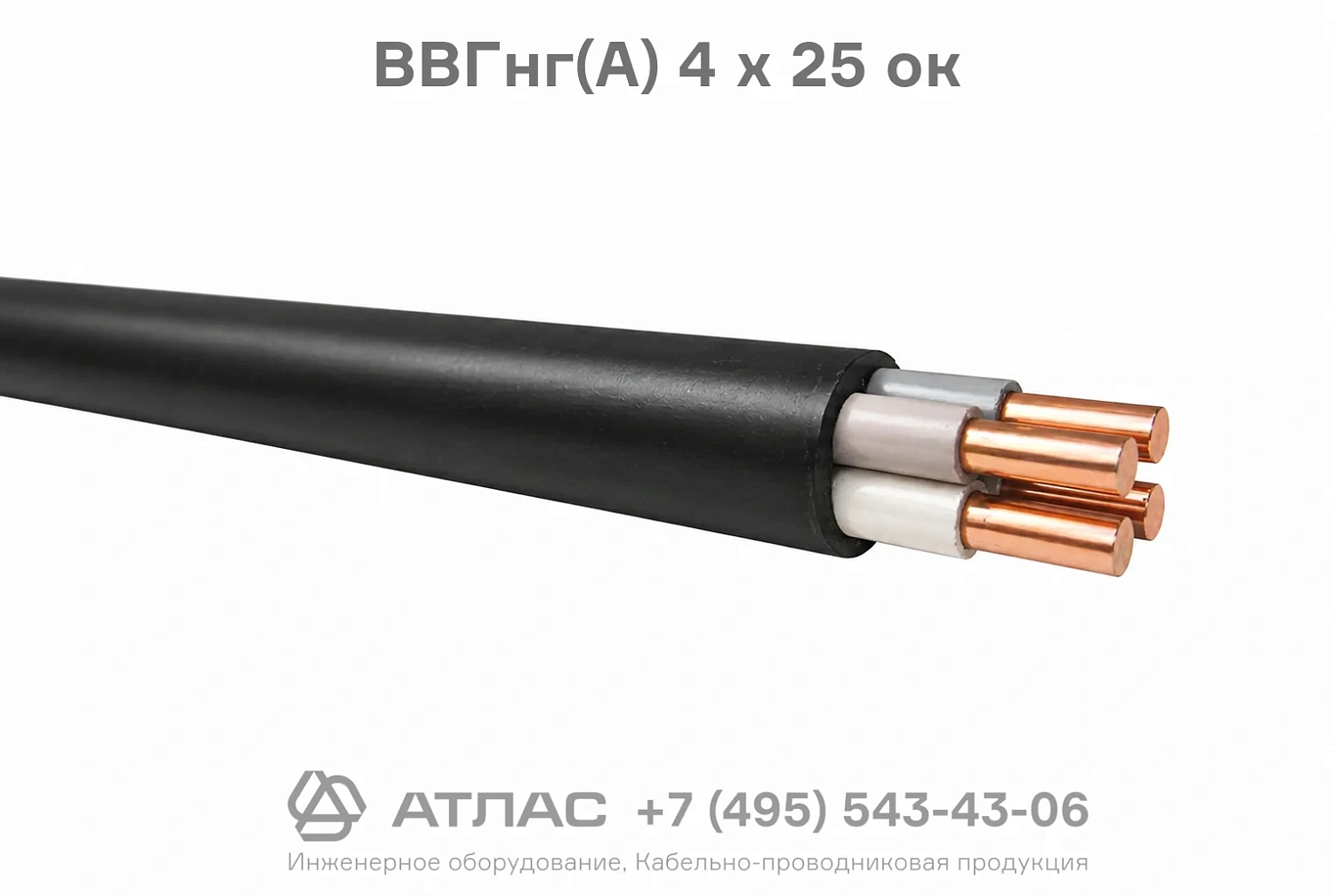

Конструкция кабеля

1. Токопроводящие жилы — четыре медные однопроволочные жилы круглой формы сечением 25 мм² каждая.
2. Изоляция — индивидуальная изоляция каждой жилы из поливинилхлоридного пластиката с отличительной цветовой или цифровой маркировкой.
3. Скрутка и заполнение — изолированные жилы скручены в сердечник, промежутки между ними заполнены поливинилхлоридным компаундом для придания кабелю круглой формы.
4. Наружная оболочка — защитный слой из поливинилхлоридного пластиката пониженной горючести, обеспечивающий защиту внутренних элементов от внешних воздействий.

Основные технические характеристики

Область применения

• Одиночная и групповая прокладка в производственных, жилых и общественных зданиях, а также на объектах с повышенными требованиями к пожарной безопасности.
• Монтаж кабельных линий на специальных кабельных эстакадах, в галереях, туннелях, кабельных полуэтажах и коллекторах при отсутствии механических повреждений и растягивающих нагрузок.
• Электропитание стационарных распределительных пунктов, силовых щитов и технологического оборудования в сетях переменного тока.
• Прокладка в сухих и влажных помещениях на высоте до 4300 метров над уровнем моря. Прокладка в земле и траншеях без применения защитных труб или коробов не рекомендуется.
