ВВГнг(А) 4 х 35 мк силовой медный четырёхжильный кабель не распространяющий горение
2 358.20 руб.
Характеристики
Единица измерения
:
м
Вес (не более), кг/км
:
1957
Температура монтажа °C
:
Допустимая температура монтажа без предварительного подогрева от -15 до +50
Допустимая температура окружающей среды при эксплуатации, °C
:
Температура окружающей среды при стационарной эксплуатации от -50 до +50
Описание
Кабель ВВГнг(А) 4 х 35 мк силовой медный предназначен для передачи электроэнергии на напряжение 0,66 и 1 кВ в стационарных установках. Изделие не распространяет горение при групповой прокладке.
Подробности
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Распродажа
Единица измерения
м
Вес (не более), кг/км
1957
Температура монтажа °C
Допустимая температура монтажа без предварительного подогрева от -15 до +50
Допустимая температура окружающей среды при эксплуатации, °C
Температура окружающей среды при стационарной эксплуатации от -50 до +50
Материал жилы
Высококачественная электротехническая медь марки М0 или М1
Материал изоляции
Поливинилхлоридный пластикат пониженной пожарной опасности (ПВХ)
Материал оболочки
Поливинилхлоридный пластикат пониженной горючести (ПВХ пластикат)
Наружный диаметр, мм
Ориентировочный наружный диаметр готового изделия составляет 18.5 мм
Номинальное напряжение, кВ
Номинальное переменное напряжение электрической сети 0.66 и 1.0 кВ
Минимальный радиус изгиба
Минимальный допустимый радиус изгиба при монтаже составляет 10 диаметров
Срок службы, лет
Установленный срок службы кабельного изделия составляет не менее 30 лет
Количество жил
Сечение ТПЖ, мм2
Броня
Защитный бронированный покров в данной конструкции кабеля отсутствует
Наличие экрана
Экранирующие элементы в конструкции силового кабеля отсутствуют
Пониженное дымогазовыделение
Пониженное дымогазовыделение не предусмотрено базовым исполнением нг(А)
Время работы в открытом огне
Огнестойкость и сохранение работоспособности в огне не нормируются
Категория пожарной опасности
Соответствует категории пожарной безопасности ПРГП 1 (категория А)
Кабель ВВГнг(А) 4 х 35 мк силовой предназначен для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 0,66 и 1 кВ частотой 50 Гц. Изделие оснащено четырьмя медными многопроволочными круглыми токопроводящими жилами сечением 35 мм2, изоляцией и оболочкой из поливинилхлоридного пластиката пониженной горючести, что обеспечивает высокую безопасность при групповой прокладке кабельных линий категорий пожарной безопасности А.
Ниже представлена полная расшифровка маркировки, конструкция кабельного изделия и базовые технические параметры.
Подробная расшифровка маркировки
Обозначение марки содержит исчерпывающие данные о конструкции и исполнении изделия:
- В — изоляция токопроводящих жил изготовлена из поливинилхлоридного (ПВХ) пластиката;
- В — наружная защитная оболочка выполнена из поливинилхлоридного пластиката;
- Г — «голый», свидетельствует об отсутствии защитного бронированного покрова;
- нг(А) — не распространяет горение при групповой прокладке по категории пожарной опасности ПРГП 1 (категория А);
- 4 — количество токопроводящих жил в кабеле;
- х — знак разделения количества жил и номинального сечения;
- 35 — номинальное сечение каждой токопроводящей жилы, мм2;
- мк — медная жила многопроволочной структуры (м), имеющая круглую форму сечения (к).

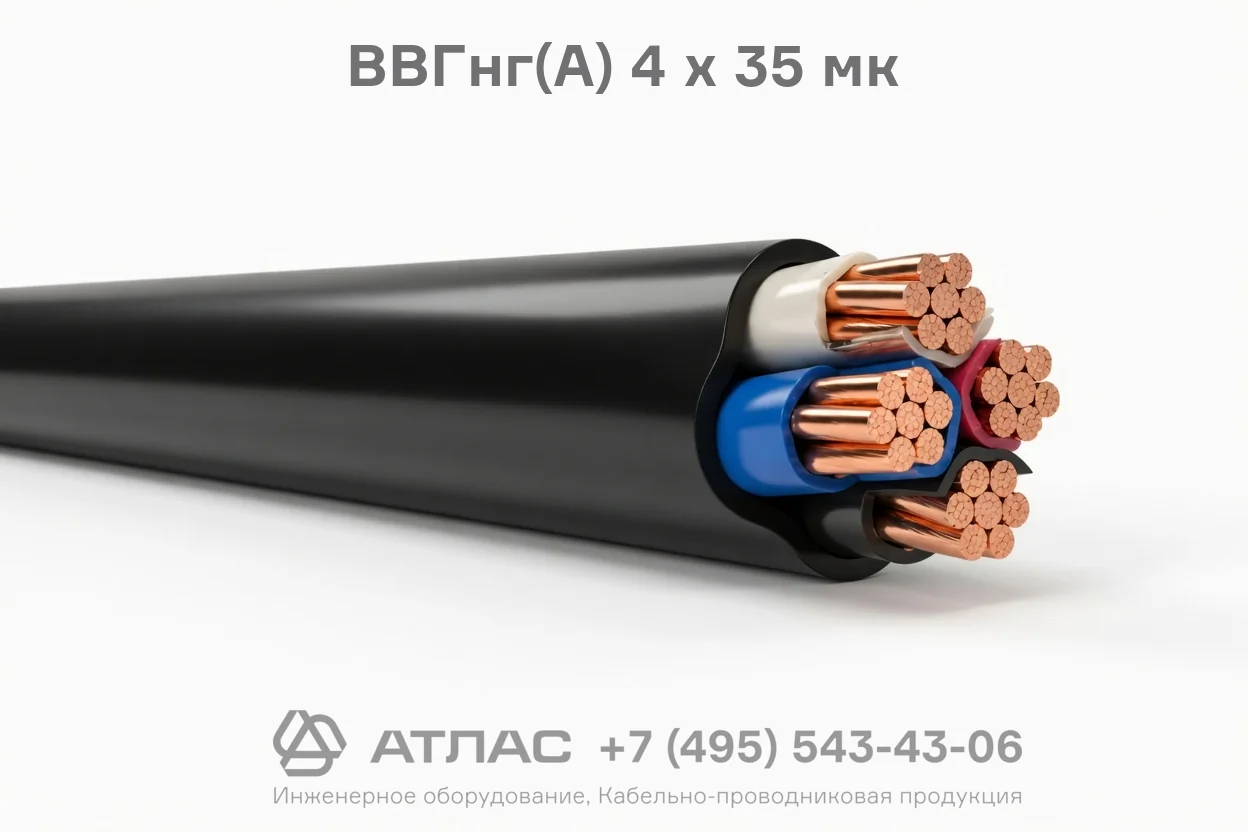

Конструкция кабеля
- Четыре токопроводящие медные жилы многопроволочного круглого исполнения (класс 2 по ГОСТ 22483).
- Изоляция токопроводящих жил из поливинилхлоридного пластиката с индивидуальной цветовой маркировкой.
- Внутренняя экструдированная поясная изоляция или скрутка с заполнением промежутков между изолированными жилами.
- Наружная защитная оболочка из поливинилхлоридного пластиката пониженной горючести.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение, кВ | 0,66 / 1,0 |
| Диапазон рабочих температур эксплуатации, °C | от -50 до +50 |
| Минимальная температура монтажа без предварительного подогрева, °C | -15 |
| Допустимая длительная температура нагрева жил, °C | +70 |
| Предельно допустимая температура при коротком замыкании, °C | +160 |
| Минимальный радиус изгиба при монтаже | не менее 10 наружных диаметров |
| Срок службы, лет | не менее 30 |
Область применения
- Групповая стационарная прокладка кабельных линий в кабельных сооружениях, лотках, коробах и кабельных эстакадах.
- Электроснабжение производственных, общественных и административных зданий с повышенными требованиями к пожарной безопасности.
- Организация распределительных электрических сетей в сухих и влажных производственных помещениях при отсутствии механических повреждений.
