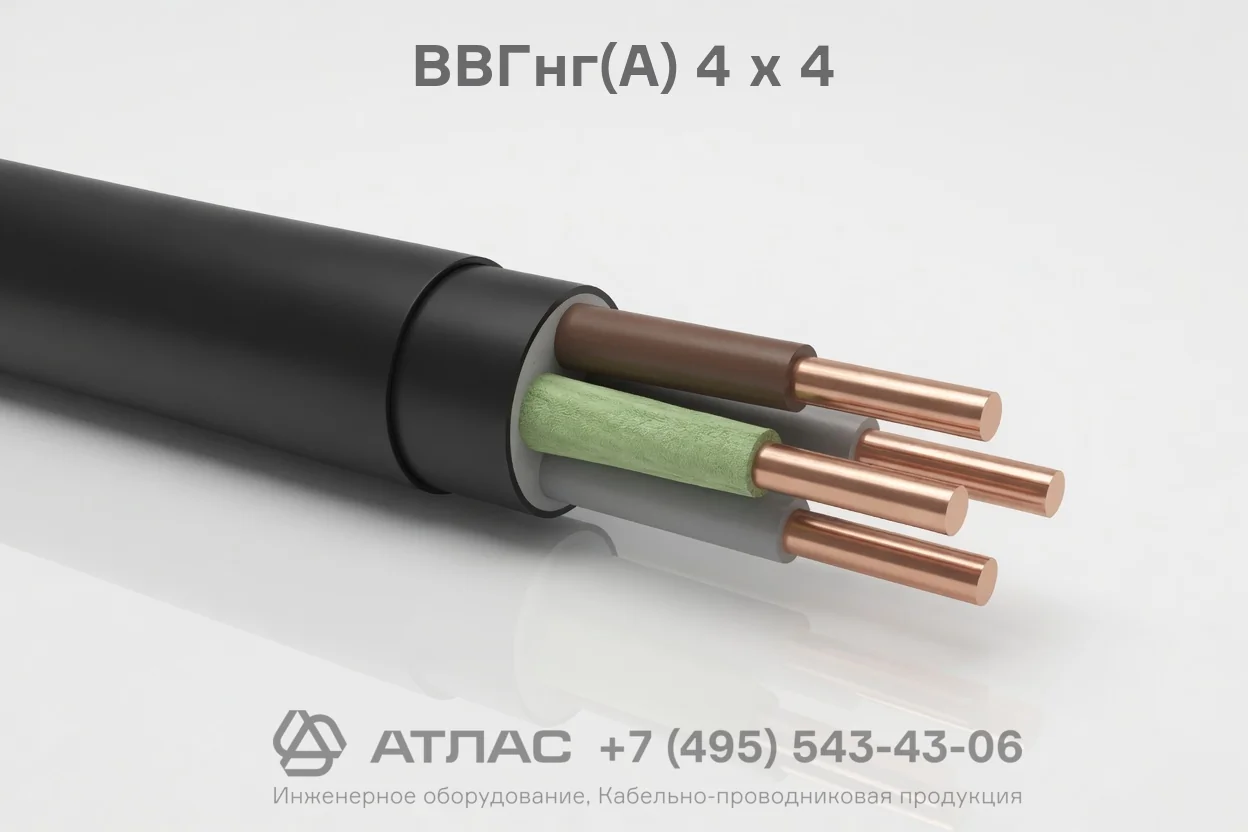

ВВГнг(А) 4 х 4 силовой медный кабель 0,66 кВ с изоляцией и оболочкой из ПВХ пониженной горючести
269.09 руб.
Характеристики
Единица измерения
:
м
Вес (не более), кг/км
:
297
Температура монтажа °C
:
от -15 до 50
Допустимая температура окружающей среды при эксплуатации, °C
:
от -50 до +50
Материал жилы
:
медь
Описание
Кабель силовой ВВГнг(А) 4 х 4 предназначен для передачи и распределения электроэнергии в стационарных установках на напряжение до 0,66 кВ. Имеет четыре медные жилы и внешнюю оболочку из ПВХ пластиката пониженной горючести.
Подробности
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Тип изделия
Единица измерения
м
Вес (не более), кг/км
297
Температура монтажа °C
от -15 до 50
Допустимая температура окружающей среды при эксплуатации, °C
от -50 до +50
Материал жилы
медь
Материал изоляции
ПВХ
Материал оболочки
ПВХ пониженной горючести
Наружный диаметр, мм
16.1
Номинальное напряжение, кВ
0.66
Минимальный радиус изгиба
10
Срок службы, лет
30
Марка
Количество жил
Сечение ТПЖ, мм2
Броня
Нет
Наличие экрана
Нет
Пониженное дымогазовыделение
Нет
Категория пожарной опасности
A
Кабель ВВГнг(А) 4 х 4 силовой — это кабельное изделие с четырьмя медными токопроводящими жилами сечением 4 мм², предназначенное для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 0,66 кВ. Кабель характеризуется нераспространением горения при групповой прокладке по категории А, надежной изоляцией и оболочкой из поливинилхлоридного пластиката пониженной горючести, а также устойчивостью к широкому диапазону температур окружающей среды от -50 °C до +50 °C.
Ниже приведена подробная расшифровка маркировки, особенности конструкции, технические характеристики и рекомендуемые области применения данного кабеля.
Подробная расшифровка маркировки
Обозначение марки ВВГнг(А) 4 х 4 содержит исчерпывающую информацию о конструкции, пожарной безопасности и типоразмере изделия:
- В — изоляция токопроводящих жил выполнена из поливинилхлоридного пластиката (ПВХ).
- В — наружная оболочка кабеля изготовлена из поливинилхлоридного пластиката.
- Г — отсутствие защитного бронированного покрова («голый»), кабель не защищен от прямого механического воздействия.
- нг — кабель не распространяет горение при групповой прокладке.
- (А) — предел распространения горения по категории А при пучковой прокладке (объем горючей массы до 7 л на метр).
- 4 — количество токопроводящих жил в кабеле.
- х — знак умножения, разделяющий число жил и их сечение.
- 4 — номинальное сечение каждой жилы в квадратных миллиметрах (мм²).
Конструкция кабеля
- Токопроводящие жилы — медные, однопроволочные или многопроволочные, круглой или секторной формы, сечением 4 мм².
- Изоляция — из поливинилхлоридного пластиката (ПВХ) пониженной горючести с отличительной цветовой маркировкой каждой жилы.
- Скрутка — четыре изолированные жилы скручены в сердечник вокруг центрального ПВХ жгута или с заполнением промежутков.
- Внутренняя оболочка (поясная изоляция) — поливинилхлоридный состав, обеспечивающий заполнение межжильного пространства и придающий кабелю круглую форму.
- Наружная оболочка — из поливинилхлоридного пластиката пониженной горючести, устойчивого к климатическим факторам.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение | 0,66 кВ частотой 50 Гц |
| Количество и номинальное сечение жил | 4 х 4 мм² |
| Диапазон температур при эксплуатации | от -50 °C до +50 °C |
| Допустимая температура монтажа без подогрева | не ниже -15 °C |
| Относительная влажность воздуха при температуре до +35 °C | до 98% |
| Длительно допустимая температура нагрева жил | +70 °C |
| Предельная температура жил при токах короткого замыкания | +160 °C |
| Минимальный радиус изгиба при прокладке | 10 наружных диаметров |
| Расчетный наружный диаметр | 16,1 мм |
| Расчетная масса (вес) | не более 297 кг/км |
| Срок службы | не менее 30 лет |
| Гарантийный срок эксплуатации | 5 лет с даты ввода в эксплуатацию |
Область применения
- Передача и распределение электроэнергии в стационарных установках на номинальное переменное напряжение 0,66 кВ.
- Одиночная и групповая прокладка в производственных, общественных и жилых зданиях с повышенными требованиями к пожаробезопасности.
- Монтаж сетей на кабельных эстакадах, в коллекторах, технологических туннелях и сухих или влажных производственных помещениях на высоте до 4300 м над уровнем моря.
- Организация силовых линий питания электрооборудования, щитов распределения и стационарных потребителей электроэнергии.
- Не рекомендуется для бестраншейной прокладки в грунте без использования дополнительных защитных труб или лотков.
