ВВГнг(А) 5 х 10 медный силовой кабель на напряжение 0.66 кВ с изоляцией и оболочкой из ПВХ пластиката

Кабель ВВГнг(А) 5 х 10 силовой — это пятижильный кабель с медными токопроводящими жилами сечением 10 мм², предназначенный для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 0,66 кВ частотой 50 Гц. Изделие оснащено изоляцией и внешней защитной оболочкой из поливинилхлоридного пластиката пониженной горючести, что обеспечивает пожарную безопасность при групповой прокладке кабельных трасс по категории А и длительный срок службы в широком температурном диапазоне.

Ниже приведена расшифровка маркировки, конструкция и параметры.

Подробная расшифровка маркировки

Обозначение кабеля содержит исчерпывающие данные о его материалах, конструкции и классе пожарной безопасности:

• В — изоляция токопроводящих жил выполнена из поливинилхлоридного (ПВХ) пластиката;
• В — наружная оболочка кабеля изготовлена из поливинилхлоридного (ПВХ) пластиката;
• Г — «голый», отсутствие бронированного покрова поверх внешней оболочки;
• нг — не распространяет горение при групповой прокладке кабельных линий;
• (А) — категория пожарной опасности, подтверждающая нераспространение горения по категории А;
• 5 — количество токопроводящих медных жил;
• 10 — номинальное сечение каждой жилы в квадратных миллиметрах (мм²).

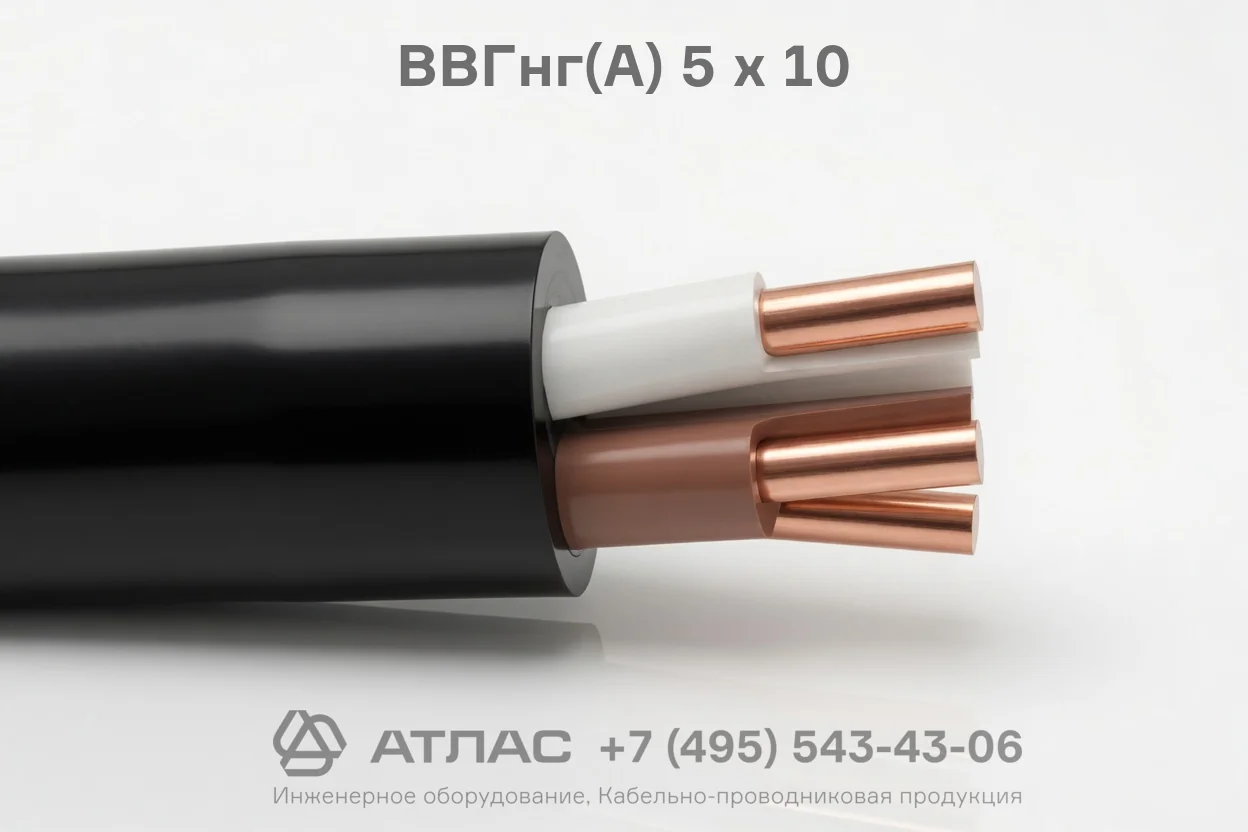

Конструкция кабеля

1. Токопроводящие жилы — медные проводники круглого сечения номинальной площадью 10 мм², однопроволочные или многопроволочные;
2. Изоляция — индивидуальный слой из поливинилхлоридного пластиката с цветовой маркировкой каждой жилы;
3. Скрутка — пять изолированных жил скручены в концентрический сердечник;
4. Внутреннее заполнение — состав на основе поливинилхлорида для заполнения межжильного пространства и придания кабелю круглой формы;
5. Внешняя оболочка — сплошной защитный слой из ПВХ пластиката пониженной горючести.

Основные технические характеристики

Область применения

• Стационарная прокладка силовых и осветительных сетей в жилых, общественных, коммерческих и производственных зданиях;
• Монтаж кабельных трасс в сухих, влажных и сырых помещениях на различных высотных отметках;
• Прокладка на кабельных эстакадах, в лотках, коробах, блоках и специализированных технологических каналах;
• Групповая прокладка в кабельных сооружениях и помещениях с повышенными требованиями к пожарной безопасности;
• Не рекомендуется для прямой бестраншейной прокладки в грунте без использования жестких защитных труб или каналов.
