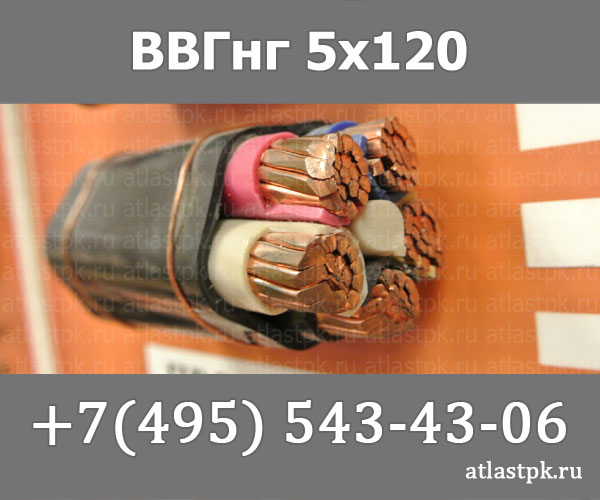

ВВГнг(А) 5 х 120 кабель силовой медный на напряжение 1 кВ, не распространяющий горение

Кабель ВВГнг(А) 5 х 120 силовой предназначен для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 1 кВ частотой 50 Гц. Изделие содержит пять медных токопроводящих жил сечением 120 мм² в индивидуальной изоляции из поливинилхлоридного пластиката и наружной оболочке пониженной горючести. Главными эксплуатационными свойствами кабеля являются нераспространение горения при групповой прокладке по категории А, стойкость к воздействию климатических факторов в диапазоне температур от -50 °C до +50 °C и расчетный срок службы не менее 30 лет.

Ниже представлена подробная расшифровка маркировки, послойная конструкция, нормативные технические характеристики и рекомендованная область применения кабеля.

Подробная расшифровка маркировки

Обозначение марки ВВГнг(А) 5 х 120 содержит информацию о материалах, конструктивном типе и пожарной безопасности изделия:

• В — изоляция жил изготовлена из поливинилхлоридного (ПВХ) пластиката;
• В — наружная защитная оболочка выполнена из поливинилхлоридного (ПВХ) пластиката;
• Г — «голый», отсутствие бронированного покрова поверх оболочки;
• нг — не распространяет горение при прокладке в пучках;
• (А) — категория пожарной безопасности А по нераспространению горения при групповой прокладке;
• 5 — количество токопроводящих жил;
• х — разделительный знак между числом жил и их сечением;
• 120 — номинальное сечение каждой токопроводящей жилы в квадратных миллиметрах (мм²).

Конструкция кабеля

1. Токопроводящие жилы — медные жилы сечением 120 мм², многопроволочной структуры (класс 2 по ГОСТ 22483), круглой или секторной формы.
2. Изоляция — слой поливинилхлоридного пластиката нормативной толщины с индивидуальной цветовой расцветкой жил для облегчения монтажа.
3. Скрутка — пять изолированных жил скручены в сердечник вокруг центрального жгута.
4. Внутренняя оболочка и заполнение — слой поливинилхлоридного пластиката или невулканизированной резиновой смеси, заполняющий промежутки между жилами и придающий кабелю круглую форму.
5. Наружная оболочка — сплошной защитный слой из ПВХ пластиката пониженной горючести, предохраняющий внутренние слои от механических повреждений и влаги.

Основные технические характеристики

Область применения

• Стационарная прокладка электрических магистралей в производственных, общественных и складских зданиях.
• Монтаж кабельных трасс в закрытых кабельных сооружениях, коллекторах, шахтах, туннелях и на специальных кабельных эстакадах.
• Групповая прокладка кабельных линий в помещениях и электроустановках с повышенными требованиями к пожарной безопасности.
• Подключение мощных трехфазных потребителей электроэнергии, вводно-распределительных устройств и главных распределительных щитов.
• Эксплуатация в сухих и влажных помещениях на высотах до 4300 метров над уровнем моря (без прямой прокладки в траншеях в грунте без дополнительной защиты).
