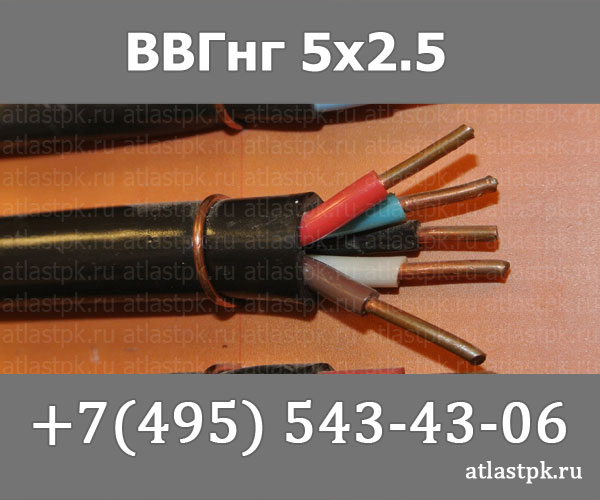

ВВГнг(А) 5 х 2,5 кабель силовой медный пятижильный с ПВХ изоляцией и оболочкой, напряжение 0.66 кВ
211.44 руб.
Характеристики
Единица измерения
:
м
Вес (не более), кг/км
:
256
Температура монтажа °C
:
от -15 до +50 °C (монтаж без предварительного подогрева от -15 °C)
Допустимая температура окружающей среды при эксплуатации, °C
:
от -50 до +50 °C (допустимый диапазон температуры эксплуатации)
Материал жилы
:
медь (высококачественная электротехническая круглая медная жила)
Описание
Кабель ВВГнг(А) 5 х 2,5 силовой медный предназначен для передачи и распределения электроэнергии в стационарных установках на номинальное переменное напряжение 0.66 кВ. Изделие не распространяет горение при групповой прокладке по категории А и применяется в сухих и влажных помещениях.
Подробности
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Единица измерения
м
Вес (не более), кг/км
256
Температура монтажа °C
от -15 до +50 °C (монтаж без предварительного подогрева от -15 °C)
Допустимая температура окружающей среды при эксплуатации, °C
от -50 до +50 °C (допустимый диапазон температуры эксплуатации)
Материал жилы
медь (высококачественная электротехническая круглая медная жила)
Материал изоляции
поливинилхлоридный пластикат (ПВХ) пониженной пожарной опасности
Материал оболочки
поливинилхлоридный пластикат пониженной горючести (ПВХ нг-А)
Наружный диаметр, мм
15 (ориентировочный наружный диаметр кабельного изделия, 15 мм)
Номинальное напряжение, кВ
0.66 (номинальное переменное напряжение 0.66 кВ частотой 50 Гц)
Минимальный радиус изгиба
10 (минимальный радиус изгиба при монтаже, 10 наружных диаметров)
Срок службы, лет
30 (установленный нормативный срок службы составляет не менее 30 лет)
Количество жил
Сечение ТПЖ, мм2
Броня
отсутствует (кабель без брони, небронированное исполнение изделия)
Наличие экрана
отсутствует (неэкранированная конструкция силового кабеля)
Пониженное дымогазовыделение
не нормируется (стандартное исполнение без специального индекса LS)
Время работы в открытом огне
не нормируется (кабель не относится к огнестойкому исполнению FR)
Категория пожарной опасности
категория А (ПРГП 1 по ГОСТ 31565-2012 при групповой прокладке)
Кабель ВВГнг(А) 5 х 2,5 силовой — это пятижильный кабель с медными токопроводящими жилами, предназначенный для передачи и распределения электрической энергии в стационарных установках. Изделие характеризуется надежной изоляцией и наружной оболочкой из поливинилхлоридного пластиката пониженной горючести, что обеспечивает нераспространение горения при групповой прокладке по категории А и длительный срок безаварийной службы в электрических сетях.
Ниже приведена подробная расшифровка маркировки, конструкция кабеля, технические параметры и типовая область применения.
Подробная расшифровка маркировки
Обозначение марки содержит исчерпывающие данные о конструкции изделия и его пожарной безопасности:
- В — изоляция проводников изготовлена из поливинилхлоридного (ПВХ) пластиката;
- В — наружная защитная оболочка выполнена из поливинилхлоридного (ПВХ) пластиката;
- Г — отсутствие защитного бронированного покрова («голый»);
- нг — пластикат оболочки и изоляции пониженной горючести;
- (А) — категория пожарной опасности по ГОСТ 31565-2012, не распространяет горение при групповой прокладке по категории А;
- 5 — количество токопроводящих жил в кабеле;
- х — разделительный знак размерности;
- 2,5 — номинальное сечение токопроводящей жилы в квадратных миллиметрах (мм²).
Конструкция кабеля
- Токопроводящая жила — медная, однопроволочная круглой формы, соответствующая 1 классу по ГОСТ 22483-2012.
- Изоляция — из поливинилхлоридного пластиката с индивидуальной цветовой расцветкой жил.
- Скрутка — пять изолированных жил скручены в сердечник правильной концентрической скруткой.
- Внутреннее заполнение — полимерная композиция на основе ПВХ для заполнения промежутков между жилами и придания кабелю круглой формы.
- Наружная оболочка — защитный слой из поливинилхлоридного пластиката пониженной горючести.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение | 0,66 кВ частотой 50 Гц |
| Количество и номинальное сечение жил | 5 х 2,5 мм² |
| Электрическое сопротивление изоляции | не менее 10 МОм·км при 20 °C |
| Диапазон температур при эксплуатации | от -50 °C до +50 °C |
| Допустимая температура монтажа без подогрева | не ниже -15 °C |
| Длительно допустимая температура нагрева жил | +70 °C |
| Предельная температура нагрева жил при КЗ | +160 °C (до 4 секунд) |
| Минимальный радиус изгиба при монтаже | 10 наружных диаметров |
| Наружный диаметр (справочный) | 15 мм |
| Расчетная масса (вес) кабеля | 256 кг/км |
| Срок службы кабельного изделия | не менее 30 лет |
Область применения
- Передача и распределение электроэнергии в стационарных установках на номинальное переменное напряжение 0,66 кВ.
- Одиночная и групповая прокладка в кабельных сооружениях, коллекторах, производственных и общественных помещениях с повышенными требованиями к пожарной безопасности.
- Электропроводка в сухих и влажных зданиях на высоте до 4300 метров над уровнем моря.
- Монтаж на специальных кабельных эстакадах, мостах и в галереях без опасности механических повреждений.
