ВВГнг(А) 5 х 240 медный силовой кабель на номинальное напряжение 1 кВ, не распространяющий горение

Кабель ВВГнг(А) 5 х 240 силовой — это кабельное изделие с пятью медными токопроводящими жилами крупного сечения 240 мм², предназначенное для передачи и распределения электроэнергии в стационарных установках. Изделие характеризуется высокой пропускной способностью, надежной поливинилхлоридной изоляцией и наружной оболочкой пониженной горючести, обеспечивающей нераспространение горения при групповой прокладке по категории А.

Ниже приведена подробная расшифровка маркировки, конструкция кабеля, перечень основных характеристик и область его применения.

Подробная расшифровка маркировки

Обозначение кабеля ВВГнг(А) 5 х 240 содержит исчерпывающую информацию о его материалах, конструкции и пожарной безопасности:

• В — изоляция токопроводящих жил выполнена из поливинилхлоридного (ПВХ) пластиката.
• В — наружная оболочка кабеля изготовлена из поливинилхлоридного (ПВХ) пластиката.
• Г — отсутствие защитного бронированного покрова («голый»), изделие предназначено для трасс без опасности механических повреждений.
• нг — не распространяет горение при групповой прокладке.
• (А) — категория пожарной опасности, подтверждающая нераспространение горения при групповом монтаже с объемом горючей массы до 7 л на метр трассы.
• 5 — количество токопроводящих жил.
• х — разделительный знак размерности.
• 240 — номинальное сечение каждой токопроводящей жилы в квадратных миллиметрах.

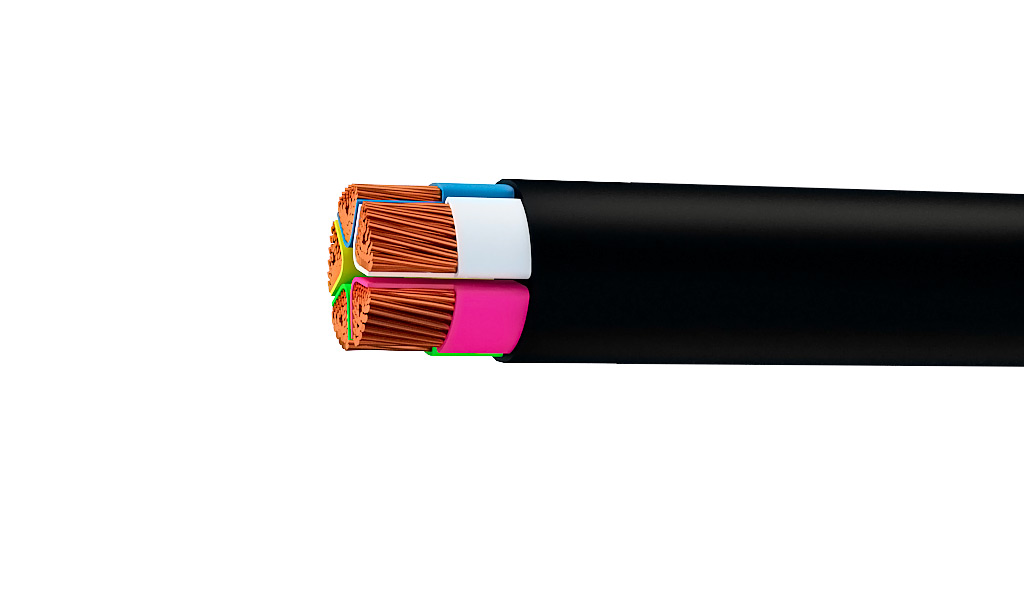

Конструкция кабеля

1. Токопроводящие жилы — медные, многопроволочные, уплотненные, круглой или секторной формы, номинальным сечением 240 мм².
2. Изоляция жил — слой поливинилхлоридного пластиката, обладающий нормированными диэлектрическими свойствами, с цветовой маркировкой.
3. Скрутка — изолированные жилы скручены в сердечник.
4. Внутренняя оболочка (заполнение) — слой из полимерного состава или ПВХ для заполнения промежутков между жилами и придания кабелю круглой формы.
5. Наружная оболочка — сплошной защитный слой из ПВХ пластиката пониженной горючести.

Основные технические характеристики

Область применения

• Передача и распределение электрической энергии в сетях переменного тока на номинальное напряжение 1 кВ.
• Организация силовых магистральных линий и вводно-распределительных узлов на промышленных предприятиях и электроподстанциях.
• Прокладка в кабельных сооружениях, коллекторах, производственных помещениях и по эстакадам при отсутствии угрозы механического повреждения.
• Групповая прокладка в кабельных трассах зданий и открытых сооружений с высокими требованиями к пожарной безопасности по категории А.
