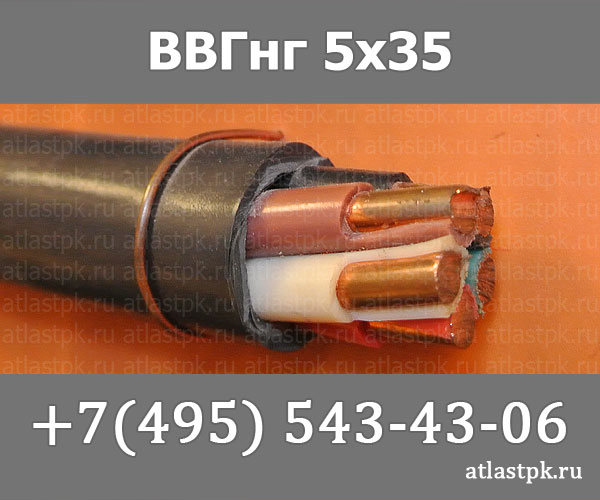

ВВГнг(А) 5 х 35 ок кабель силовой медный пятижильный с изоляцией и оболочкой из ПВХ пластиката
2 829.40 руб.
Характеристики
Единица измерения
:
м
Вес (не более), кг/км
:
1967
Температура монтажа °C
:
от -15 до +50
Допустимая температура окружающей среды при эксплуатации, °C
:
от -50 до +50
Материал жилы
:
Медь
Описание
Кабель силовой ВВГнг(А) 5 х 35 ок предназначен для передачи и распределения электроэнергии в стационарных установках на напряжение до 1 кВ. Изделие оснащено пятью медными однопроволочными жилами и не распространяет горение при групповой прокладке.
Подробности
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Тип изделия
Единица измерения
м
Вес (не более), кг/км
1967
Температура монтажа °C
от -15 до +50
Допустимая температура окружающей среды при эксплуатации, °C
от -50 до +50
Материал жилы
Медь
Материал изоляции
ПВХ пластикат
Материал оболочки
ПВХ пластикат пониженной горючести
Наружный диаметр, мм
31.6
Номинальное напряжение, кВ
0.66
Минимальный радиус изгиба
10
Срок службы, лет
30
Марка
Количество жил
Сечение ТПЖ, мм2
Броня
Нет
Наличие экрана
Нет
Пониженное дымогазовыделение
Нет
Категория пожарной опасности
A
Кабель силовой ВВГнг(А) 5 х 35 ок представляет собой пятижильный силовой проводник с медными жилами, предназначенный для передачи и распределения электрической энергии в стационарных электротехнических установках. Конструкция кабеля характеризуется изоляцией и внешней оболочкой из поливинилхлоридного пластиката пониженной горючести, что обеспечивает надежную защиту от распространения пламени по категории А при групповой прокладке кабельных трасс, а также гарантирует длительный срок безаварийной эксплуатации в широком температурном диапазоне.
Ниже представлена подробная расшифровка маркировки, конструктивное исполнение, основные технические параметры и типовая область применения кабеля.
Подробная расшифровка маркировки
Условное обозначение ВВГнг(А) 5 х 35 ок расшифровывается следующим образом:
- В — изоляция жил изготовлена из поливинилхлоридного (ПВХ) пластиката.
- В — наружная защитная оболочка выполнена из поливинилхлоридного (ПВХ) пластиката.
- Г — отсутствие защитного бронированного покрова поверх оболочки («голый»).
- нг — не распространяет горение при групповой прокладке.
- (А) — категория пожарной безопасности по ГОСТ, регламентирующая нераспространение горения при прокладке в пучках с объемом горючей массы до 7 л/м.
- 5 — количество токопроводящих жил в кабеле.
- х — разделительный знак между числом жил и их сечением.
- 35 — номинальное сечение токопроводящей жилы в квадратных миллиметрах (мм²).
- ок — однопроволочная круглая форма токопроводящей жилы (1 класс гибкости).
Конструкция кабеля
- Токопроводящая жила — пять монолитных (однопроволочных) круглых медных жил номинальным сечением 35 мм² 1 класса по ГОСТ 22483.
- Изоляция — слой поливинилхлоридного пластиката пониженной горючести с индивидуальной цветовой расцветкой для удобства монтажа фазных проводников, нулевой жилы и заземления.
- Скрутка — изолированные жилы скручены в сердечник правильной концентрической скруткой.
- Внутренняя оболочка (поясная изоляция) — заполнение межжильного пространства и подложка из ПВХ компаунда, обеспечивающие кабелю устойчивую округлую форму.
- Наружная оболочка — сплошной защитный шланг из поливинилхлоридного пластиката пониженной горючести, устойчивый к неблагоприятным атмосферным факторам.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение, частота 50 Гц | 0,66 кВ / 1,0 кВ |
| Диапазон рабочих температур эксплуатации | от -50 °C до +50 °C |
| Минимальная температура прокладки без предварительного подогрева | -15 °C |
| Допустимая относительная влажность воздуха при +35 °C | до 98% |
| Минимально допустимый радиус изгиба при монтаже | не менее 10 наружных диаметров кабеля |
| Длительно допустимая температура нагрева жил при эксплуатации | +70 °C |
| Максимальная температура жил при токах короткого замыкания | +160 °C |
| Предельная температура жил в аварийном режиме (перегрузка) | +90 °C |
| Расчетный наружный диаметр (справочно) | 31,6 мм |
| Расчетная масса (вес) 1 км кабеля | не более 1967 кг |
| Срок службы | не менее 30 лет |
| Гарантийный срок эксплуатации с момента ввода | 5 лет |
Область применения
- Передача и распределение электроэнергии в стационарных установках на номинальное переменное напряжение 0,66 и 1 кВ.
- Прокладка в кабельных сооружениях, промышленных и производственных помещениях, кабельных эстакадах, галереях и закрытых распределительных устройствах.
- Групповая прокладка кабельных линий в зданиях и сооружениях с повышенными требованиями к пожарной безопасности при отсутствии механических воздействий и растягивающих нагрузок.
- Эксплуатация в сухих и влажных помещениях, а также на высотах до 4300 метров над уровнем моря.
- Не рекомендуется непосредственная бестраншейная прокладка в грунте (земле) без дополнительной защиты трубами или каналами из-за отсутствия брони.
