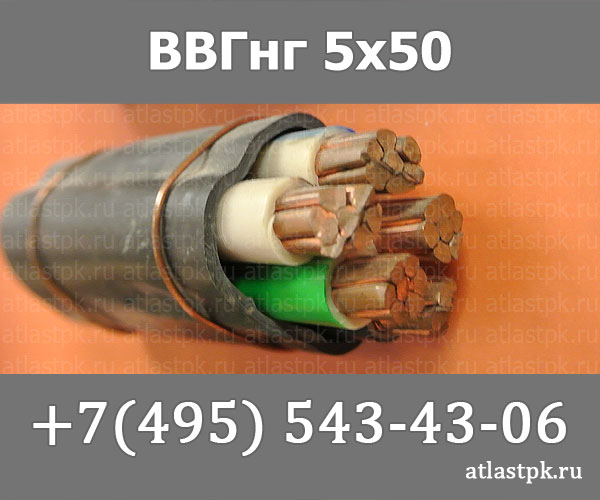

ВВГнг(А) 5 х 50 кабель силовой медный пятижильный с изоляцией и оболочкой из ПВХ на 0.66 кВ

Кабель ВВГнг(А) 5 х 50 силовой представляет собой пятижильный медный кабель, предназначенный для передачи и распределения электрической энергии в стационарных электротехнических установках на номинальное переменное напряжение 0.66 кВ частотой 50 Гц. Изделие отличается высокой надежностью, устойчивостью к внешним климатическим воздействиям и защитной оболочкой из поливинилхлоридного пластиката пониженной горючести, обеспечивающей нераспространение горения по категории А при групповой прокладке.

Ниже приведена подробная расшифровка маркировки, конструктивное исполнение, основные технические характеристики и рекомендованные области применения данного кабеля.

Подробная расшифровка маркировки

Буквенно-цифровое обозначение марки ВВГнг(А) 5 х 50 содержит полную информацию о конструкции, примененных материалах и параметрах пожарной безопасности:

• В — изоляция токопроводящих жил выполнена из поливинилхлоридного (ПВХ) пластиката;
• В — наружная защитная оболочка изготовлена из поливинилхлоридного (ПВХ) пластиката;
• Г — «голый», отсутствие бронированного покрова поверх оболочки;
• нг — не распространяет горение при групповой прокладке кабельных линий;
• (А) — категория пожарной опасности по пределу нераспространения горения ПРГП 1;
• 5 — количество токопроводящих жил;
• х — разделительный знак между числом жил и их номинальным сечением;
• 50 — номинальное сечение каждой токопроводящей жилы, выраженное в квадратных миллиметрах (мм²).

Конструкция кабеля

1. Токопроводящие жилы — медные, однопроволочные или многопроволочные, круглой или секторной формы, соответствующие 1 или 2 классу по ГОСТ 22483.
2. Изоляция — индивидуальная изоляция каждой жилы из поливинилхлоридного пластиката с различимой цветовой маркировкой.
3. Скрутка жил — изолированные жилы скручены в сердечник правильной геометрической формы; промежутки между жилами заполняются негигроскопичным составом.
4. Внутренняя оболочка — экструдированный подслой из ПВХ пластиката, придающий кабелю округлую форму и фиксирующий жилы.
5. Наружная оболочка — сплошной защитный шланг из поливинилхлоридного пластиката пониженной горючести.

Основные технические характеристики

Область применения

• Стационарная прокладка в кабельных сооружениях, коллекторах, производственных помещениях и на кабельных эстакадах.
• Организация силовых линий в зданиях и сооружениях с повышенными требованиями к пожарной безопасности при групповой прокладке.
• Распределение электроэнергии в промышленных и коммунальных распределительных сетях без риска механических повреждений.
• Эксплуатация в сухих и влажных помещениях на высоте до 4300 метров над уровнем моря (прокладка непосредственно в земле без защитных труб не рекомендуется).
