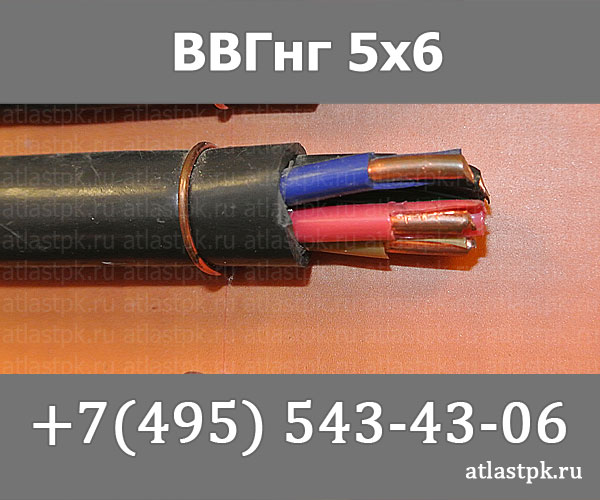

ВВГнг(А) 5 х 6 кабель силовой медный 5-жильный не распространяющий горение на напряжение 0.66 кВ
490.29 руб.
Характеристики
Единица измерения
:
м
Вес (не более), кг/км
:
471
Температура монтажа °C
:
от -15 до 50
Допустимая температура окружающей среды при эксплуатации, °C
:
от -50 до +50
Материал жилы
:
медь
Описание
Кабель ВВГнг(А) 5 х 6 силовой с 5 медными жилами сечением 6 мм² предназначен для передачи и распределения электроэнергии на напряжение 0.66 кВ. Оболочка и изоляция выполнены из ПВХ пониженной горючести по категории А.
Подробности
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Тип изделия
Единица измерения
м
Вес (не более), кг/км
471
Температура монтажа °C
от -15 до 50
Допустимая температура окружающей среды при эксплуатации, °C
от -50 до +50
Материал жилы
медь
Материал изоляции
ПВХ
Материал оболочки
ПВХ
Наружный диаметр, мм
18.6
Номинальное напряжение, кВ
0.66
Минимальный радиус изгиба
10
Срок службы, лет
30
Марка
Количество жил
Сечение ТПЖ, мм2
Категория пожарной опасности
А
Кабель ВВГнг(А) 5 х 6 силовой — это пятижильный кабель с медными токопроводящими жилами в изоляции и наружной оболочке из поливинилхлоридного пластиката пониженной горючести. Изделие предназначено для стационарной прокладки в сетях с номинальным переменным напряжением 0,66 кВ частотой 50 Гц. Ключевыми эксплуатационными характеристиками кабеля являются нераспространение горения при групповой прокладке по категории А, устойчивость к широкому диапазону рабочих температур от -50 °C до +50 °C и длительный ресурс безаварийной службы.
Ниже приведена подробная расшифровка маркировки, конструктивные особенности, основные технические параметры и типовые области применения кабеля.
Подробная расшифровка маркировки
Обозначение кабеля несет в себе полную информацию о его конструкции и характеристиках пожарной безопасности:
- В — изоляция токопроводящих жил выполнена из поливинилхлоридного (ПВХ) пластиката;
- В — наружная защитная оболочка изготовлена из поливинилхлоридного (ПВХ) пластиката;
- Г — «голый», свидетельствует об отсутствии защитных бронированных покровов поверх оболочки;
- нг(А) — не распространяет горение при групповой прокладке по высшей категории пожарной безопасности А;
- 5 — количество токопроводящих жил в кабеле;
- 6 — номинальное сечение каждой токопроводящей жилы в квадратных миллиметрах (мм²).
Конструкция кабеля
- Токопроводящие жилы — пять медных жил круглой формы, однопроволочные или многопроволочные, сечением 6 мм².
- Изоляция — слой поливинилхлоридного пластиката с индивидуальной цветовой расцветкой жил для удобства идентификации.
- Скрутка — изолированные жилы скручены в единый сердечник с равномерным шагом.
- Внутреннее заполнение — поливинилхлоридный пластикат пониженной горючести, заполняющий промежутки между изолированными жилами для придания кабелю круглой формы.
- Наружная оболочка — сплошной защитный слой из ПВХ пластиката пониженной горючести, обеспечивающий защиту от внешних воздействий и препятствующий распространению пламени.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение, кВ | 0,66 |
| Диапазон температур эксплуатации, °C | от -50 до +50 |
| Минимальная температура монтажа без подогрева, °C | -15 |
| Предельная длительно допустимая температура нагрева жил, °C | +70 |
| Максимальная температура жил при коротком замыкании, °C | +160 |
| Минимальный радиус изгиба при монтаже | 10 наружных диаметров |
| Расчетный наружный диаметр, мм | 18,6 |
| Расчетная масса (вес), кг/км | 471 |
| Срок службы кабеля, лет | 30 |
Область применения
- Передача и распределение электроэнергии в стационарных установках на номинальное переменное напряжение 0,66 кВ.
- Групповая прокладка кабельных линий в кабельных сооружениях, коллекторах, производственных помещениях и на открытых кабельных эстакадах.
- Электромонтаж в жилых, общественных и административных зданиях с повышенными требованиями к пожарной безопасности.
- Эксплуатация в сухих и влажных помещениях промышленного назначения, а также на открытом воздухе при исключении риска механических повреждений (прокладка в земле не рекомендуется).
