ВВГнг(А) 5 х 70 кабель силовой медный пятижильный на напряжение 1 кВ, не распространяющий горение

Кабель ВВГнг(А) 5 х 70 силовой предназначен для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 1 кВ частотой 50 Гц. Изделие имеет пять медных токопроводящих жил сечением 70 мм², изолированных поливинилхлоридным пластикатом, и наружную защитную оболочку пониженной горючести, обеспечивающую нераспространение горения при групповой прокладке по категории А.

Ниже представлена подробная техническая информация о расшифровке маркировки, конструктивных элементах, нормативных параметрах и условиях эксплуатации изделия.

Подробная расшифровка маркировки

Обозначение кабеля несет в себе полную информацию о его конструктивном и функциональном исполнении:

• В — изоляция токопроводящих жил выполнена из поливинилхлоридного пластиката (ПВХ)
• В — внешняя защитная оболочка выполнена из поливинилхлоридного пластиката (ПВХ)
• Г — отсутствие защитных бронированных покровов («голый»)
• нг — не распространяет горение при групповой прокладке кабельных линий
• (А) — класс пожарной опасности, подтверждающий соответствие категории А по нераспространению горения при групповой прокладке
• 5 — количество токопроводящих жил в кабеле
• х — разделительный знак размерности
• 70 — номинальное сечение каждой токопроводящей жилы в квадратных миллиметрах

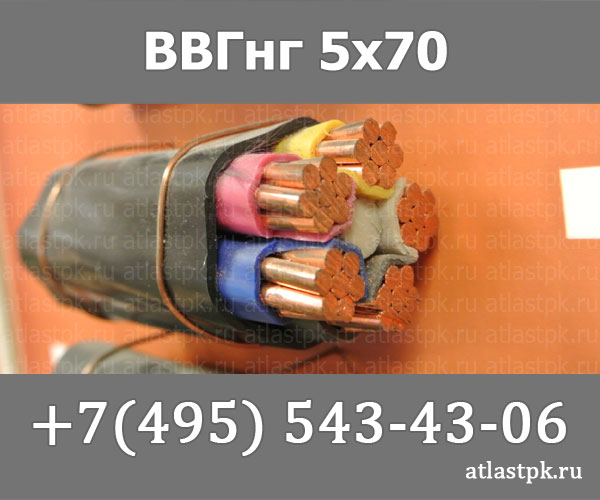

Конструкция кабеля

1. Токопроводящие жилы — медные, многопроволочные, круглой или секторной формы, соответствующие 1 или 2 классу гибкости по ГОСТ 22483.
2. Изоляция жил — слой из поливинилхлоридного пластиката с индивидуальной цветовой маркировкой для идентификации фаз и нулевых проводников.
3. Скрутка — пять изолированных жил скручены в сердечник правильной концентрической скруткой.
4. Внутренняя оболочка и межфазное заполнение — слой из невулканизированной резиновой смеси или ПВХ композиции пониженной горючести для придания кабелю круглой формы и герметизации промежутков.
5. Наружная оболочка — защитный слой из поливинилхлоридного пластиката пониженной горючести, устойчивый к внешним атмосферным и механическим воздействиям.

Основные технические характеристики

Область применения

• Стационарная прокладка в электрических сетях переменного тока напряжением до 1 кВ на объектах промышленного, коммунального и гражданского назначения.
• Монтаж кабельных трасс в закрытых кабельных сооружениях, туннелях, коллекторах, кабельных эстакадах и технологических галереях.
• Групповая прокладка кабельных линий в производственных помещениях и электроустановках с повышенными требованиями к пожарной безопасности.
• Эксплуатация в сухих, сырых и частично затапливаемых помещениях на высоте до 4300 метров над уровнем моря.
• Прокладка на открытом воздухе при отсутствии прямой угрозы механических повреждений (прокладка в траншеях и грунте без защитных труб или лотков не рекомендуется).
