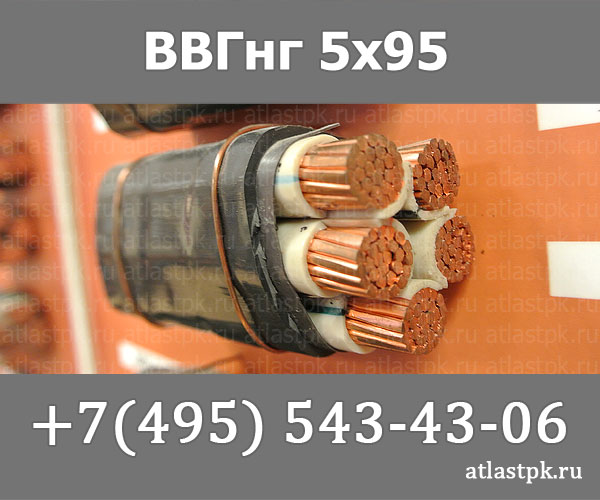

ВВГнг(А) 5 х 95 силовой кабель медный пятижильный сечением 95 мм² 1 кВ
7 634.29 руб.
Характеристики
Единица измерения
:
м
Вес (не более), кг/км
:
5676
Температура монтажа °C
:
от -15 до 50
Допустимая температура окружающей среды при эксплуатации, °C
:
от -50 до +50
Описание
Кабель ВВГнг(А) 5 х 95 силовой пятижильный медный без брони. Предназначен для стационарного распределения электроэнергии на напряжение 1 кВ в сетях с повышенными требованиями пожаробезопасности при групповой прокладке.
Подробности
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Распродажа
Тип изделия
Единица измерения
м
Вес (не более), кг/км
5676
Температура монтажа °C
от -15 до 50
Допустимая температура окружающей среды при эксплуатации, °C
от -50 до +50
Материал жилы
медь
Материал изоляции
ПВХ пластикат
Материал оболочки
ПВХ пластикат пониженной горючести
Наружный диаметр, мм
44.8
Номинальное напряжение, кВ
1
Минимальный радиус изгиба
10
Срок службы, лет
30
Марка
Количество жил
Сечение ТПЖ, мм2
Броня
Нет
Наличие экрана
Нет
Пониженное дымогазовыделение
Нет
Время работы в открытом огне
не нормируется
Категория пожарной опасности
A
Кабель ВВГнг(А) 5 х 95 силовой — это кабельное изделие с пятью медными токопроводящими жилами сечением 95 мм², предназначенное для стационарной передачи и распределения электрической энергии в сетях на номинальное переменное напряжение 1 кВ частотой 50 Гц. Изделие характеризуется повышенной пожарной безопасностью: изоляция и наружная оболочка выполнены из поливинилхлоридного пластиката пониженной горючести, что исключает распространение горения при групповой прокладке по категории А.
Ниже приведена подробная расшифровка маркировки, конструктивное устройство силового кабеля и его технические параметры.
Подробная расшифровка маркировки
Обозначение кабеля несет исчерпывающую информацию о его материалах, конструкции и пожарной безопасности:
- В — изоляция жил изготовлена из поливинилхлоридного (ПВХ) пластиката;
- В — наружная защитная оболочка выполнена из поливинилхлоридного (ПВХ) пластиката;
- Г — «голый», отсутствие отдельного защитного бронированного покрова поверх оболочки;
- нг — изоляционные и покровные материалы не распространяют горение при групповой прокладке;
- (А) — категория пожарной опасности ПРГП 1 (предел распространения горения при пучковой прокладке по категории А);
- 5 — количество токопроводящих жил;
- х — знак умножения (разделитель количества жил и сечения);
- 95 — номинальное сечение каждой токопроводящей жилы в квадратных миллиметрах (мм²).
Конструкция кабеля
- Токопроводящие медные жилы многопроволочной структуры круглого или секторного профиля;
- Индивидуальная изоляция проводников из поливинилхлоридного пластиката со стандартной цветовой маркировкой;
- Внутреннее заполнение межжильного пространства и скрутка жил в сердечник;
- Внешняя защитная оболочка из ПВХ пластиката пониженной горючести.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение | 1 кВ (частота 50 Гц) |
| Диапазон температур при эксплуатации | от -50 °C до +50 °C |
| Допустимая температура окружающей среды при монтаже | от -15 °C до +50 °C (без предварительного подогрева) |
| Минимально допустимый радиус изгиба при прокладке | не менее 10 наружных диаметров |
| Расчетный наружный диаметр | 44,8 мм |
| Ориентировочная масса (вес) | 5676 кг/км |
| Нормативный срок службы изделия | не менее 30 лет |
Область применения
- Групповая стационарная прокладка кабельных линий в кабельных сооружениях, коллекторах, производственных помещениях и на специализированных кабельных эстакадах;
- Электромонтаж силовых цепей и распределительных щитов на объектах с повышенными требованиями к пожарной безопасности категорий А;
- Использование в сухих и влажных производственных зданиях при условии отсутствия механических растягивающих и ударных нагрузок на трассе кабеля.
