Электропроводка в ванной комнате

Если вы хотите самостоятельно спроектировать и затем установить электропроводку в ванной, то следует подойти к этому делу как можно ответственней. Сначала следует определиться, какие бытовые приборы и другие нагрузочные группы как и где будут размещаться в вашей ванной комнате.

Как правило, в ванной комнате размещают:

• Электорозетку или розеточную группу для бытовых электроприборов.
• Светильники.
• Накопительный (бойлер) или проточный нагреватель воды.
• Теплый пол.
• Электрические вентиляторы в систему вытяжки.
• Душевую систему или ванну с джакузи требующие подключения к электросети.
• Электрический полотенцесушитель.
• Электронно-механическую систему защиты от протечек воды.

Рассмотрим более подробно особенности подключения каждого типа электроприборов из приведенных выше примеров.

1. Установка розеток и выключателей.

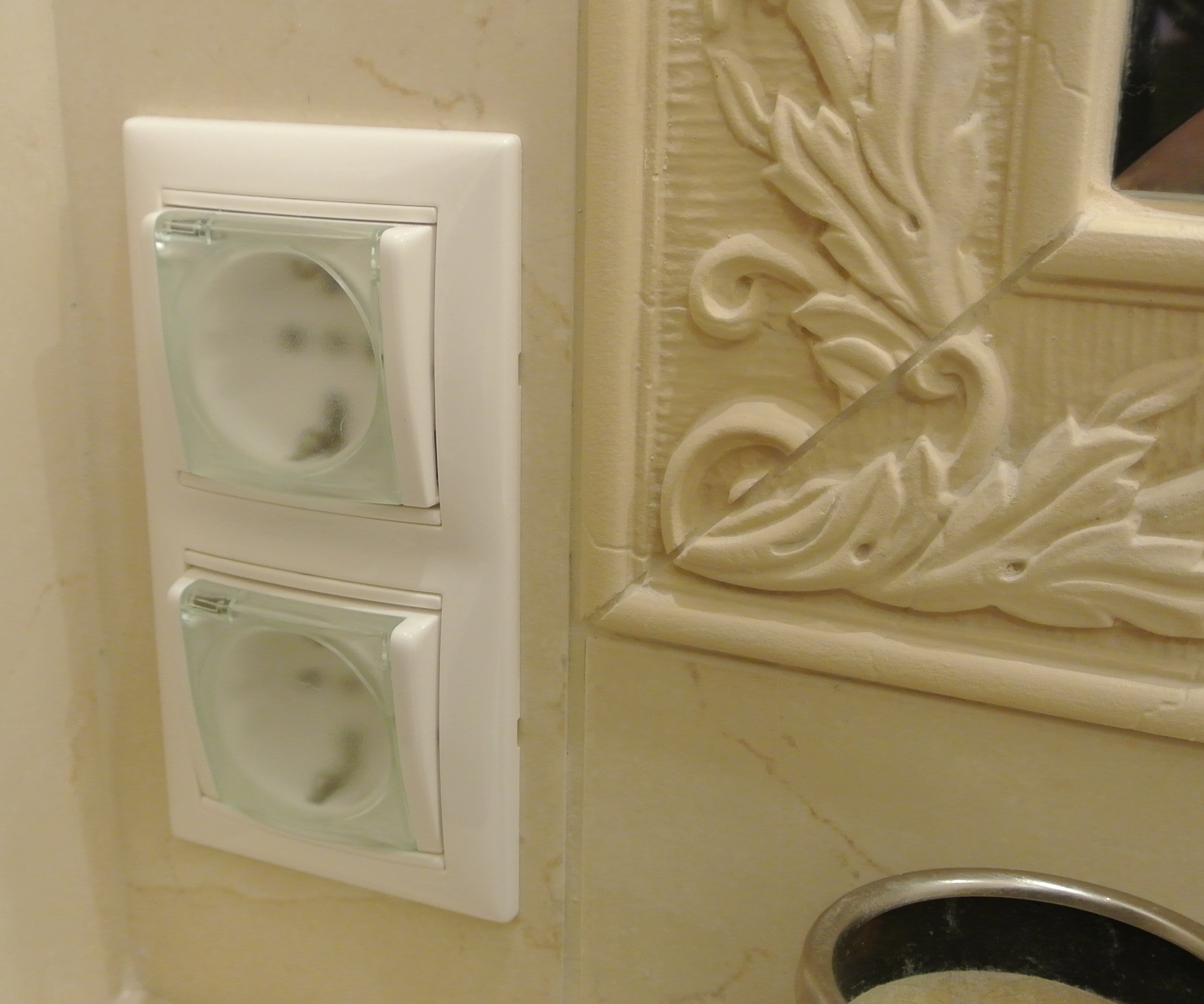

Обычно в ванной комнате устанавливают несколько розеток или розеточных групп, которые используют для подключения фенов, сушилок, электробритв и др. Многие сейчас используют зубные электрощетки. Ванная комната отличается от всех остальных помещений повышенной влажностью, поэтому вся электропроводка, розетки и выключатели, должны быть строго специализированными и предназначаться для влажных помещений. Класс защиты таких устройств должен быть не менее IP44 (защита от брызг, падающих под любым углом). Также надо учесть, что необходимо заземление данных розеток. Причем к каждой группе должен подходить свой провод заземления от щитка. Заземление розеток шлейфом (от одной к другой не разрешается). Место размещения таких розеток надо выбрать такое чтобы уменьшить вероятность попадания брызг.

Сейчас на рынке достаточно много фирм производителей предлагающих такие электроустановочные изделия. Например, можно остановить свой выбор на серии VALENA Legrand. Также в этой серии есть специальная влагозащищенная рамка в которую можно вставить обычный розеточный механизм из серии VALENA. Вся проводка должна быть скрытой. Вам необходимо будет штробить стены. Это необходимо сделать не только для соблюдения «Правил эксплуатации электроустановок», а в первую очередь для своей безопасности.

Итак, основное правило довольно простое: в ванной комнате запрещено размещать открытую проводку; запрещено пользоваться выключателями, кроме специально для этого разработанных; а также иметь распределительные щитки. Розетки должны соответствовать классу защиты не менее IP44, а также оснащены специальными крышками.

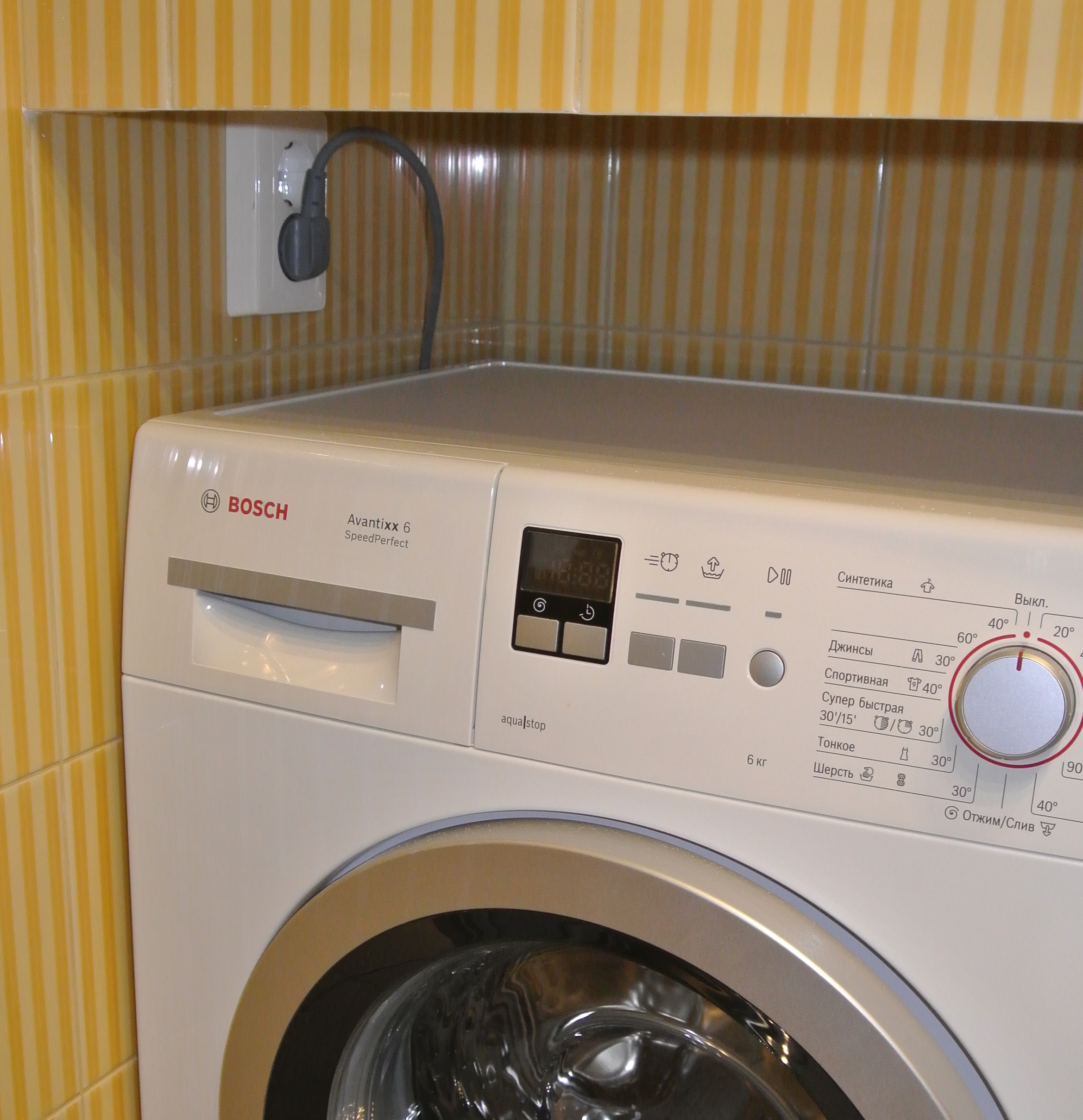

Если в ванную комнату планируется установить стиральную машину, то рекомендуется к розетке для ее подключения вести от щитка отдельную линию от отдельного автоматического выключателя и обязательно подключать через устройство защитного отключения. Заземление стиральной машины также считается обязательным.

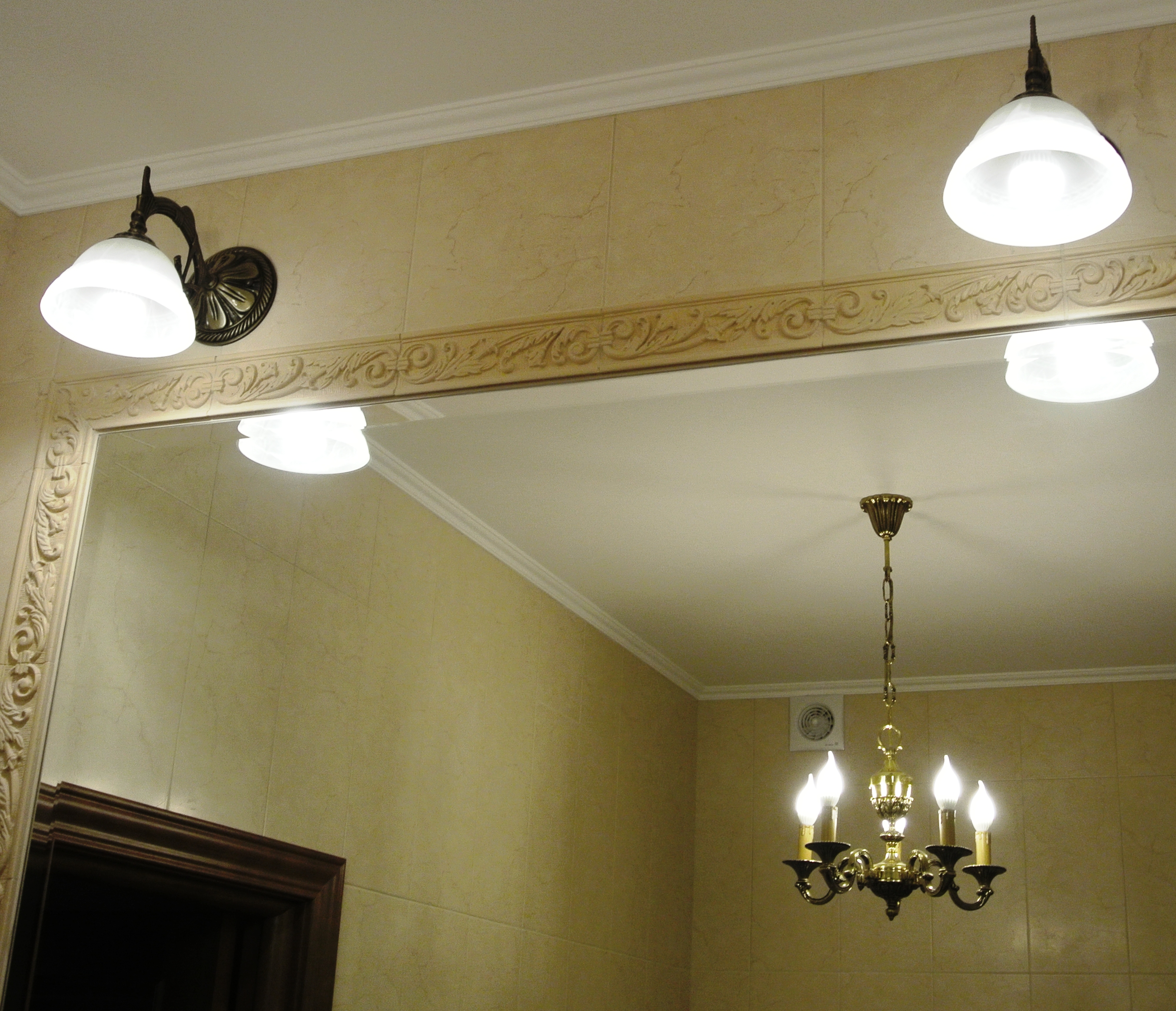

2. Светильники

Светильники для ванной комнаты необходимо подбирать специальные, рассчитанные на применение во влажных помещениях. Это могут быть и накладные и встраиваемые светильники, настенные и потолочные, а также люстры или споты.

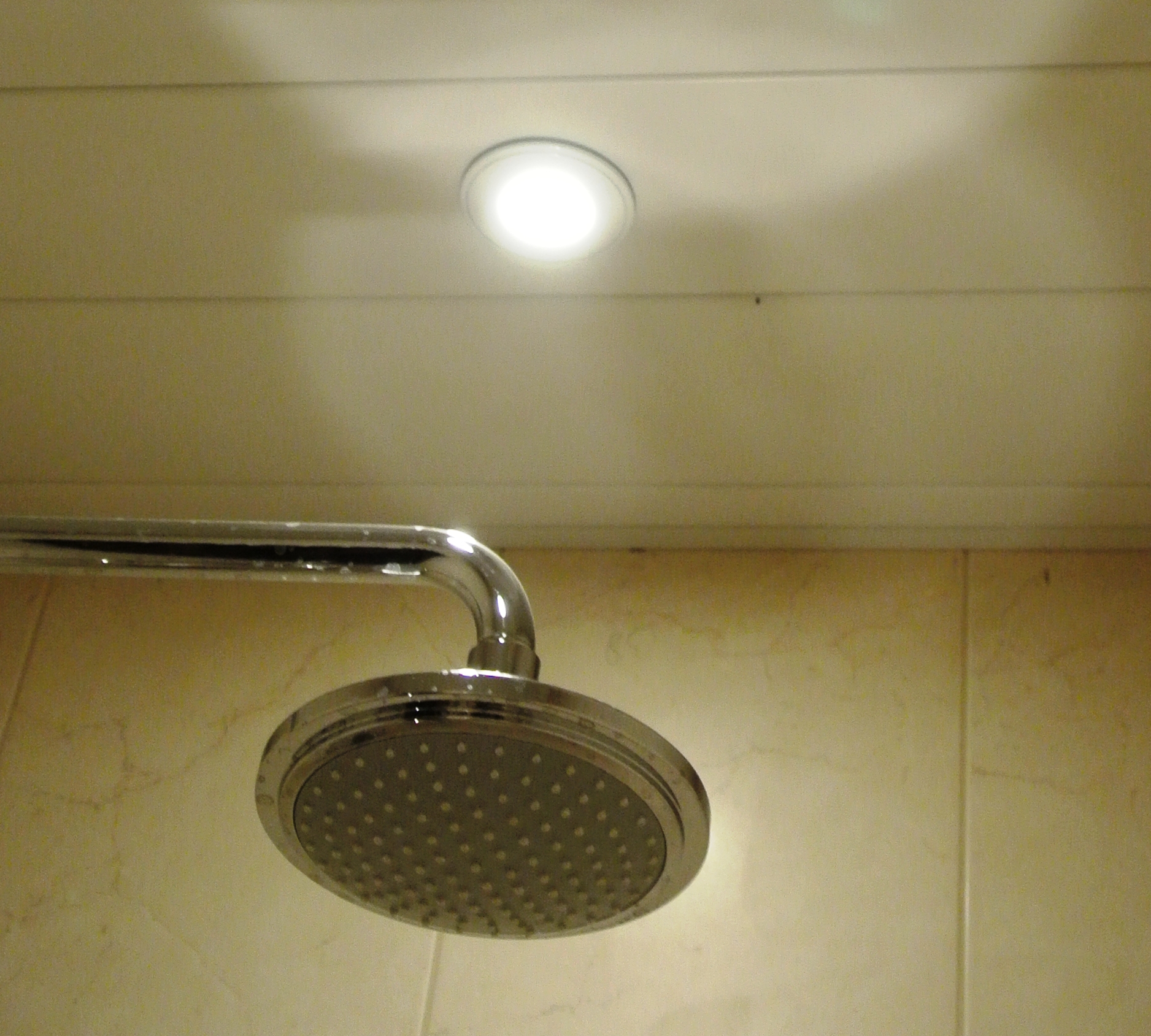

Если светильник будет использоваться в зоне, где возможно попадание брызг (например, в зоне душа), то необходимо выбирать со степенью защиты не меньше чем IP65 (защита от струй, падающих под любым углом).

Для того, чтобы повысить уровень электробезопасности рекомендуется использовать в такой зоне светильники на низкое напряжение – 12 В. А понижающий трансформатор располагать в «сухом» месте.

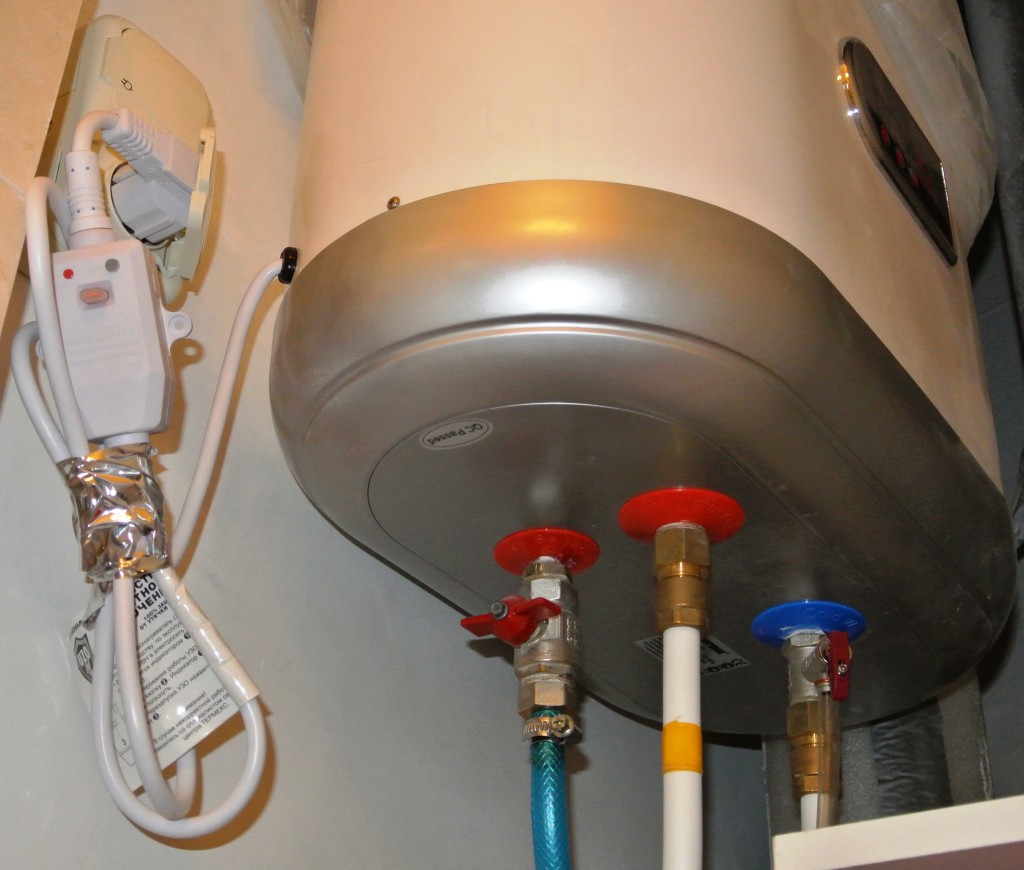

3. Накопительный (бойлер) или проточный нагреватель воды.

Все мы попадали в ситуацию, когда летом отключают горячую воду, мотивируя это некими загадочными профилактическими работам. Где и как они проводятся никому не ведомо, но это вопрос уже другой статьи. Чтобы обезопасить себя от столь некомфортного положения – отсутствия горячей воды даже в городских квартирах устанавливают водяные нагреватели. И лучше это делать на этапе ремонта, т.к. в этом случае гораздо проще спрятать оборудование. Обычно его располагают в стояке. Однако надо учитывать, что при таком вообще-то не совсем верном размещении необходимо очень серьезно подойти к защите электрических соединений в этом месте. Это связано с тем, что большинство протечек и затоплений в квартирах происходит именно по стоякам. Какой нагреватель установить решает хозяин. Надо учесть, что проточные нагреватели нагревают воду практически мгновенно и только в момент ее раздачи, но они значительно мощнее накопительных и требуют подключения кабелем большего сечения. Иногда есть существенные ограничения входящей мощности выделяемой на квартиру или помещение, что не позволяет использовать данный вид нагревателей. Накопительный нагреватель представляет собой емкость со встроенными тэнами в которой происходит нагрев воды. Стенки этой емкости выполнены по принципу термоса, что позволяет существенно экономить электроэнергию в режиме поддержания заданной температуры. Правила которые необходимо соблюдать: подключение отдельной кабельной линией на отдельный автоматический выключатель, использование УЗО (некоторые модели нагревателей уже оснащены УЗО), заземление устройства.

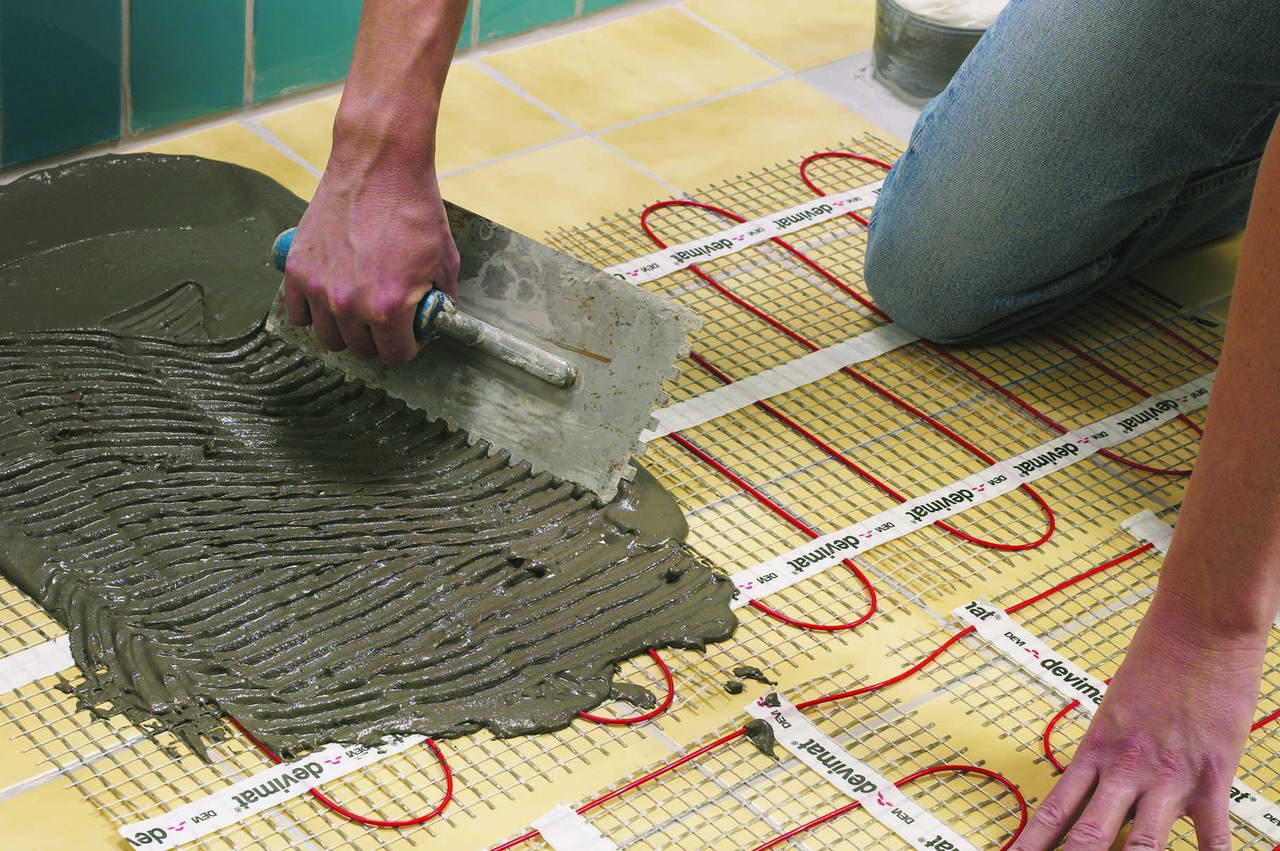

4. Теплый пол.

Комфорт при использовании теплого пола в ванной сложно оспорить. И если раньше его устанавливали лишь при так называемом элитном ремонте, то сейчас его используют повсеместно. На рынке представлено большое разнообразие моделей теплого пола, как от отечественных, так и от импортных производителей.

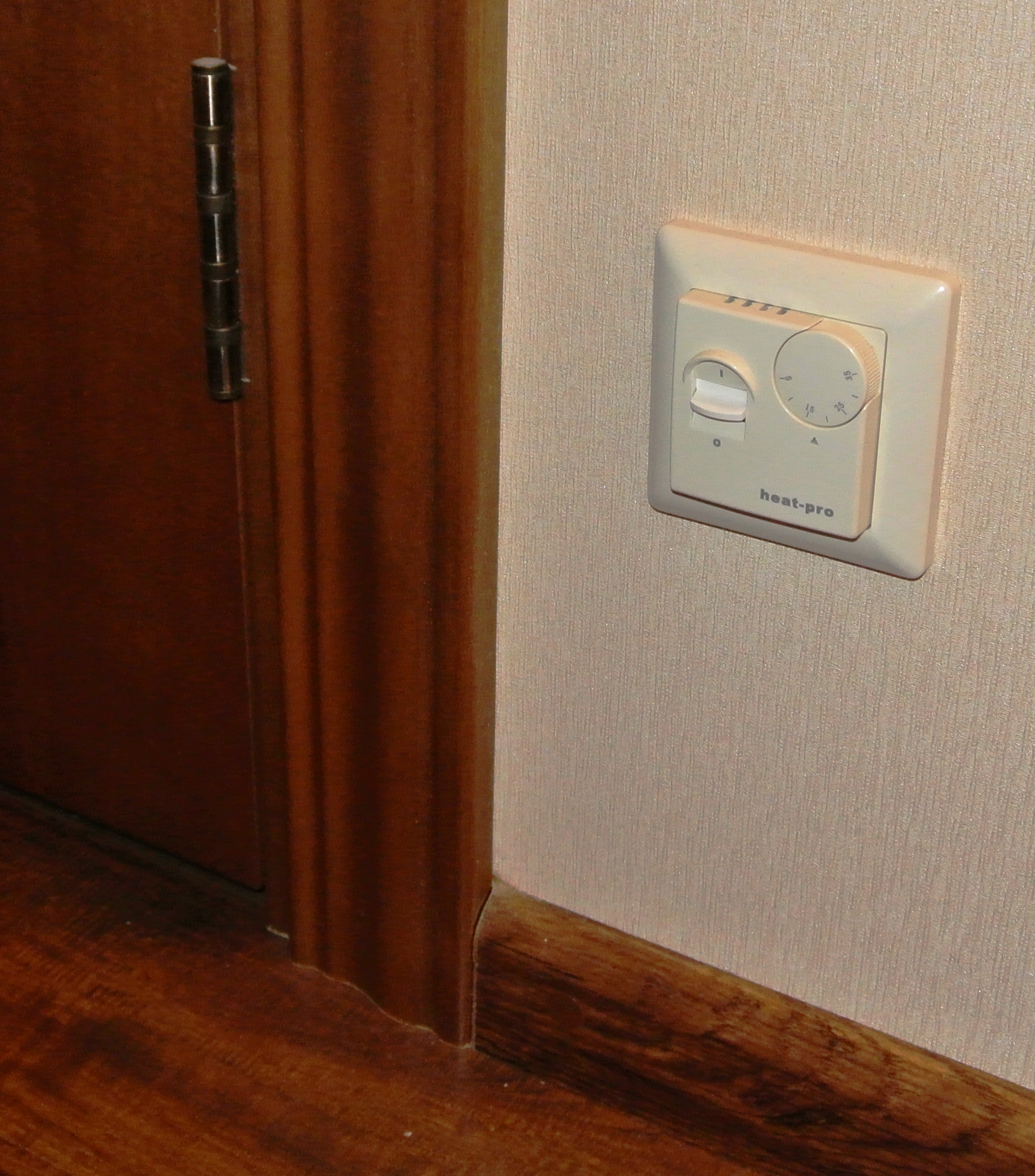

При установке теплого пола не зависимо от модели, будь то нагревательные маты или теплый пол на основе нагревательного кабеля необходимо соблюдать некоторые правила. Регулятор температуры теплого пола необходимо размещать вне ванной комнаты, поверх нагревательных элементов теплого пола необходимо укладывать металлическую сетку с подключением ее к системе уравнивания потенциалов.

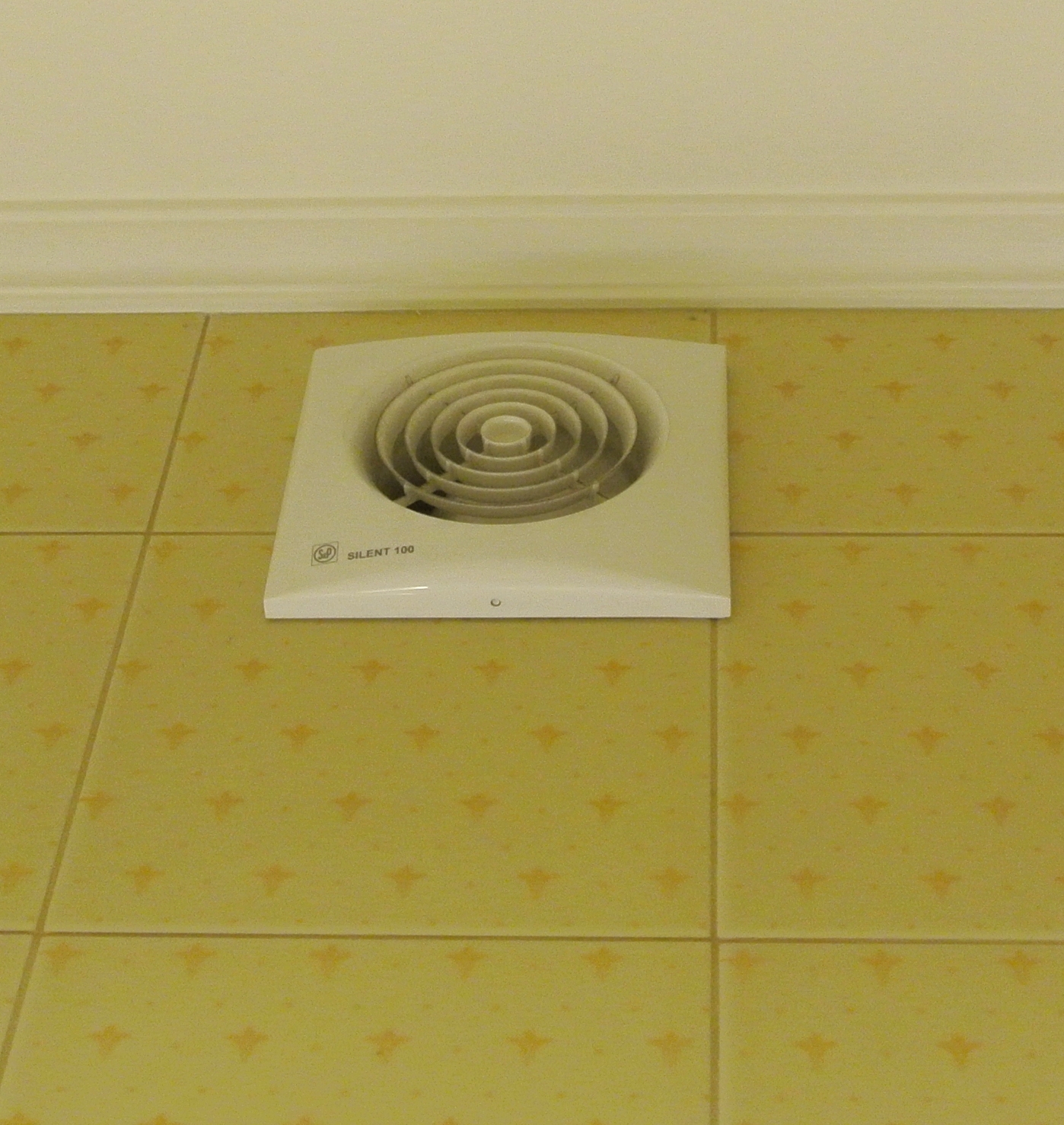

5. Электрические вентиляторы в систему вытяжки.

Такие вентиляторы устанавливают не всегда. Если вытяжка в ванной комнате функционирует нормально, то необходимости в такой установке нет.

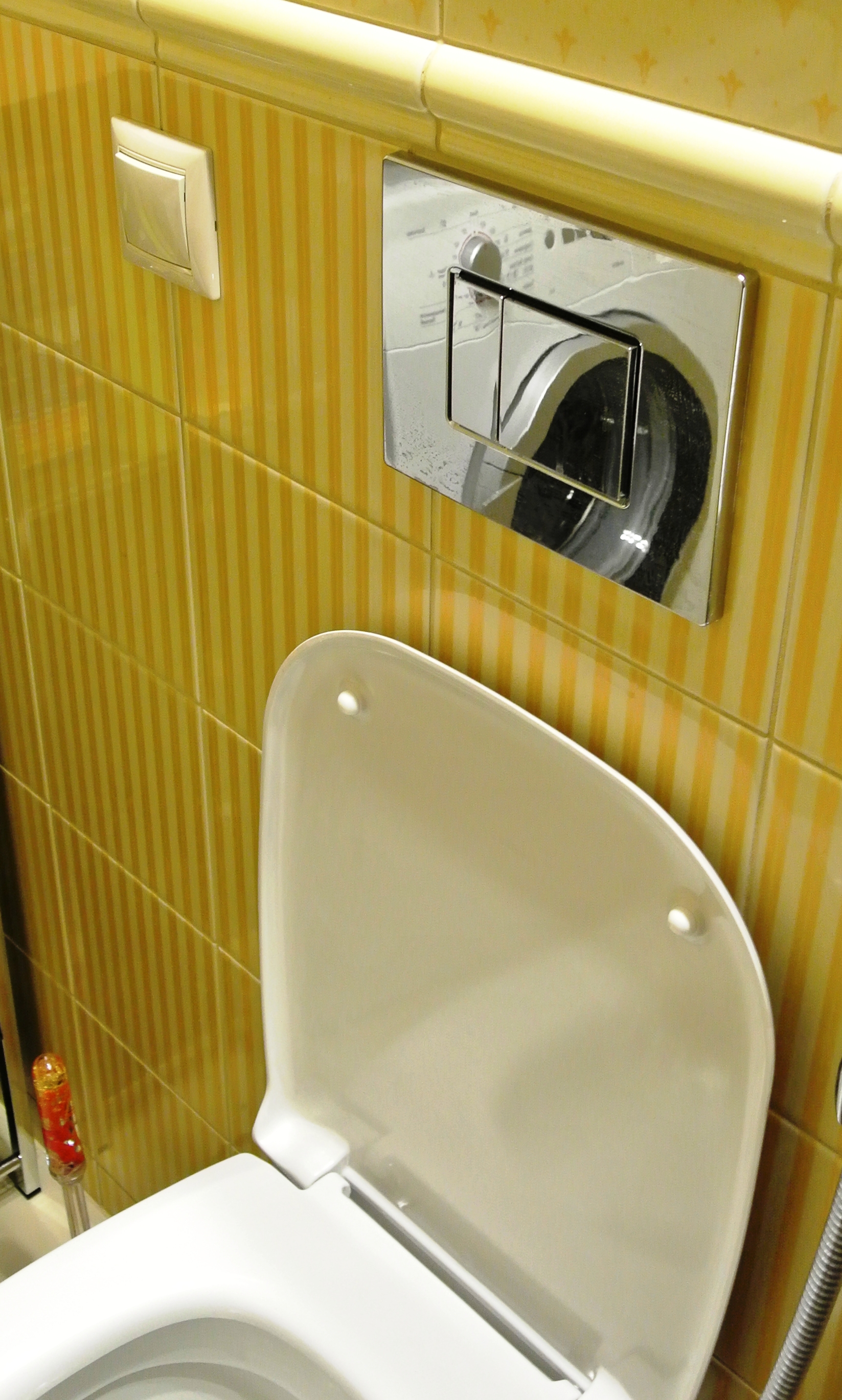

Если все-таки вы решили поставить вентилятор, то рекомендуем не подключать его параллельно общему освещению в ванной комнате. Т.к. в этом случае он будет работать постоянно при включении света. Лучше поставить отдельный выключатель и разместить его радом с унитазом.

Если приобрести вентилятор с задержкой выключения, то вместо выключателя можно установить выключатель без фиксации при нажатии на который, вентилятор будет запускаться, а выключаться по реле времени.

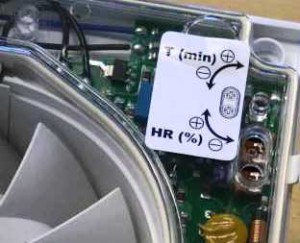

Если вентилятор будет использоваться во влажной зоне, например в душе, то целесообразно поставить вентилятор с датчиком влажности, который будет включаться только при определенной влажности помещения.

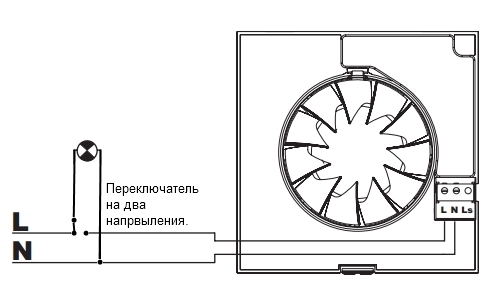

Полезный совет: Рекомендуем подключить вентилятор с датчикам влажности в душевой зоне по следующей схеме.

В этом случае в то время когда вы моетесь вентилятор не будет включаться, обеспечивая тем самым комфортную температуру, а после того как вы выйдите из душа и выключите там свет он включится и будет работать до того момента пока влажность в душевом помещении не достигнет установленного порога. Для подводки питания к вентиляторам с таймером или с датчиком влажности потребуется трех жильный кабель. Например можно использовать для этой цели гибкий кабель ПВС 3х1,5.

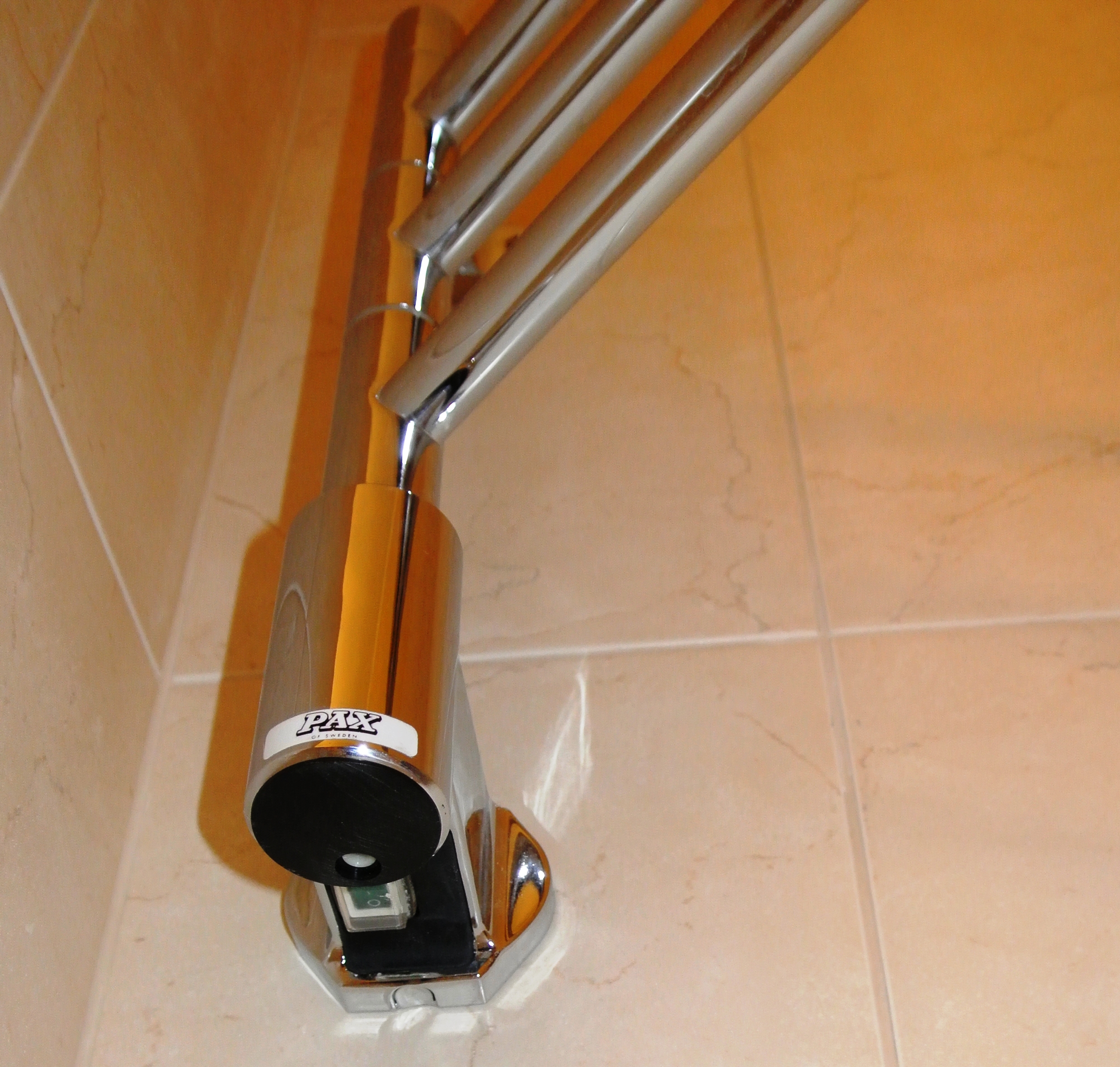

6. Электрический полотенцесушитель

Используя электрический полотенцесушитель вместо традиционного водяного, вы гарантированно избежите неприятностей связанных и прорывом фитинговых соединений и соответственно с возможностью протечки. Электрические полотенцесушители как правило обладают не очень большой мощностью и снабжены встроенными выключателями, которые позволят вам включать его только тогда, когда это вам необходимо. Проводку для него также необходимо выполнять скрыто. Для того чтобы точно вывести кабель, необходимо заранее определиться с моделью полотенцесушителя и с местом его установки. Здесь вам также понадобиться трехжильный кабель, например ВВГнг LS 3х2,5

7. Электронно-механическую систему защиты от протечек воды

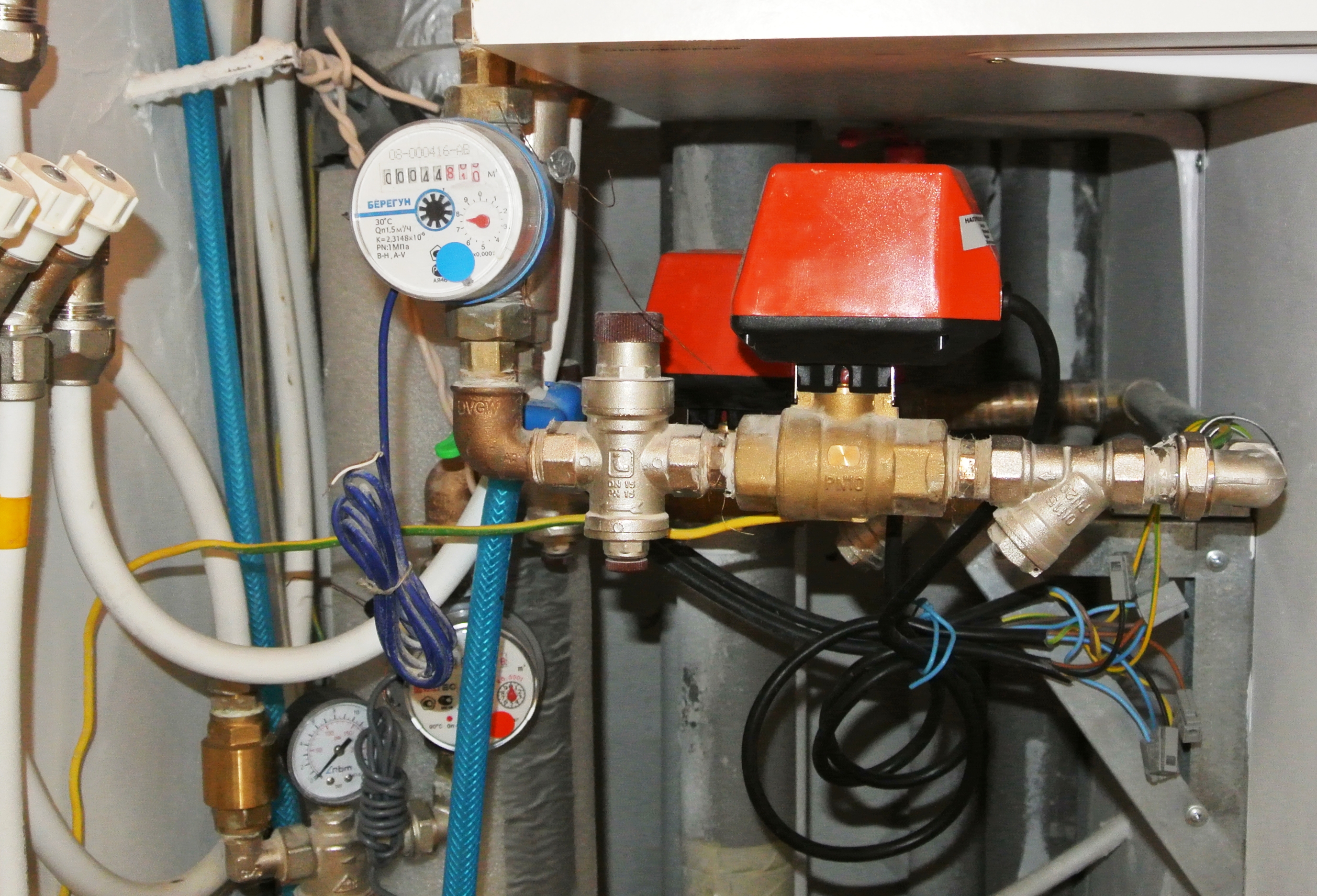

В настоящее время выпускаются несколько систем для защиты и блокировки отвода воды от стояка в случае протечки и попадания воды на специальный датчик. Рекомендуем установить контроллер управления электрическими шаровыми кранами в удобном для доступа месте вне помещения ванной комнаты. Для соединения контроллера с шаровыми кранами лучше использовать провод ПВС 3х0,75. обычно производитель рекомендует не располагать их на расстоянии больше 100 м. Датчики протечки обычно поставляются уже с проводами и рассчитаны на различную длину. В случае необходимости их тоже возможно удлинить. Для этого используется провод марки ШТЛП.

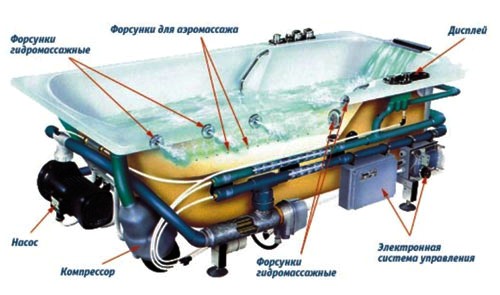

8. Душевую систему или ванну с джакузи требующие подключения к электросети.



Подключение данной системы лучше доверить специалисту. Надежность и безопасность, а также правильное функционирование и гарантия производителя будут соблюдены только при установке авторизованным представителем той или иной фирмы. При проектирование электропроводки необходимо учесть обязательное подключение питающего провода через УЗО. Обычно используют кабель марок NYM или ВВГнг-LS.
