Каждый, кто устанавливает или меняет электропроводку, сталкивается с вопросом: какой электрический щит выбрать? Разберём, какие бывают щиты, чем отличаются пластиковые и металлические корпуса и как рассчитать нужное количество модулей.
Электрический щит — это узел, который принимает электроэнергию из внешней сети и распределяет её по линиям внутри дома или квартиры. В щите устанавливают счётчик электроэнергии и аппараты защиты от перегрузок и коротких замыканий.
Содержание:
- Навесные и встраиваемые щиты
- Пластик или металл
- Количество модулей
- Как выбрать электрощит: пошагово
- Электрощиты в каталоге «Атлас»

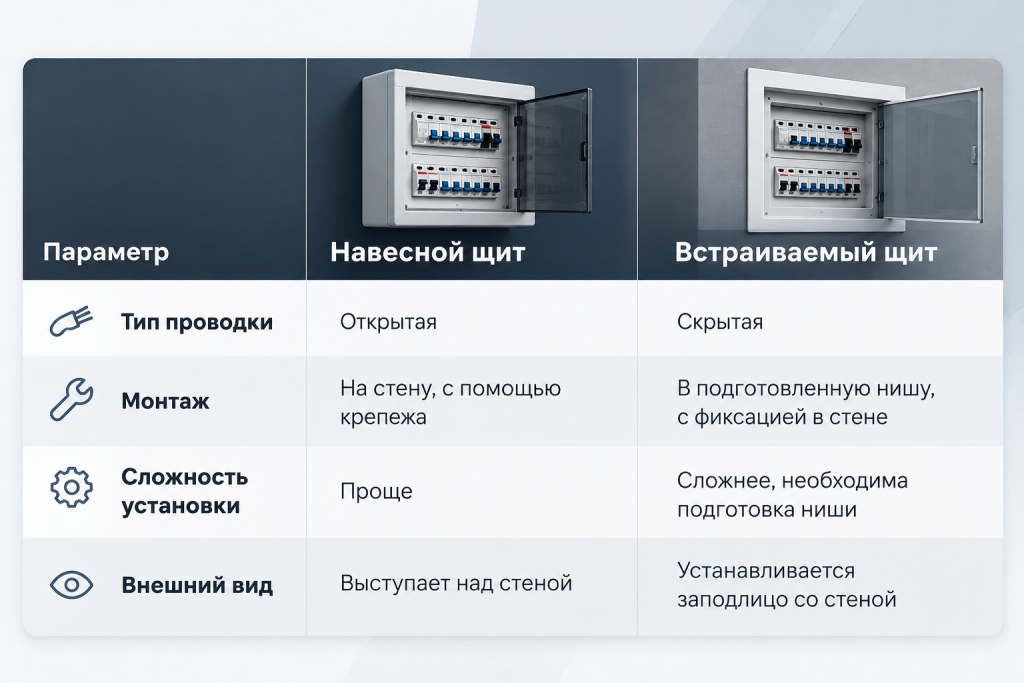

Навесные и встраиваемые щиты
По способу установки электрощиты бывают двух видов.
Навесные (наружные)
Навесные щиты применяют при открытой проводке. Их проще установить: корпус крепится прямо на стену шурупами, дюбелями или другим крепежом в зависимости от материала стены.
Встраиваемые (внутренние)
Встраиваемые щиты устанавливают в нишу в стене и закрепляют гипсовым раствором. Их используют при скрытой проводке: снаружи остаётся только дверца, и щит почти не заметен в интерьере.
Пластик или металл

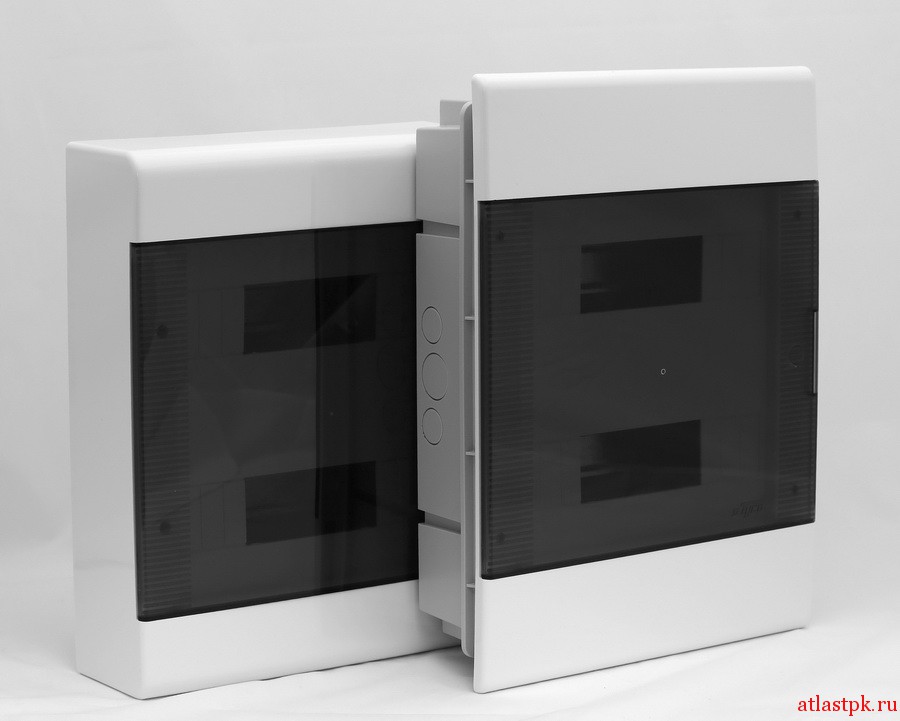

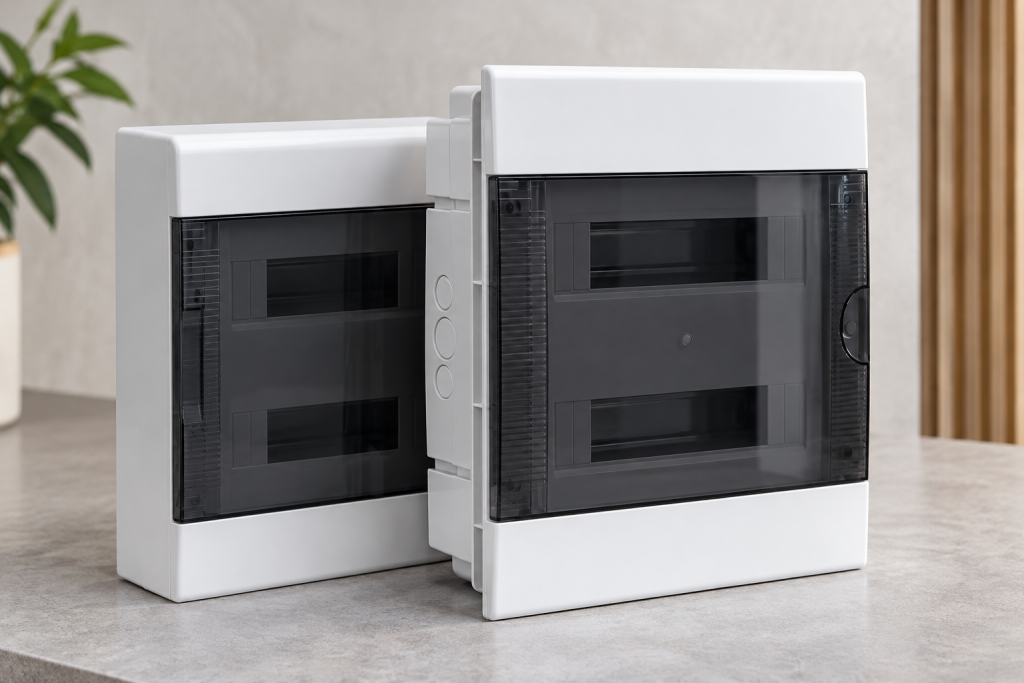

Пластиковые щиты
Пластиковые щиты легче металлических и аккуратнее смотрятся в интерьере квартиры. Но дешёвый пластик со временем тускнеет, меняет цвет и становится хрупким, поэтому экономить на таком щите не стоит.
Металлические щиты

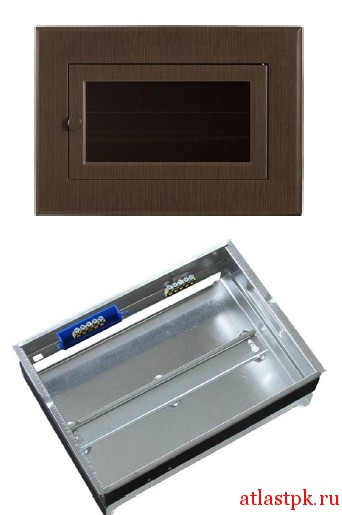

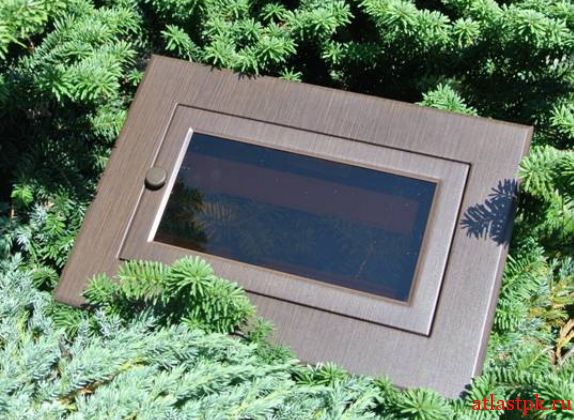

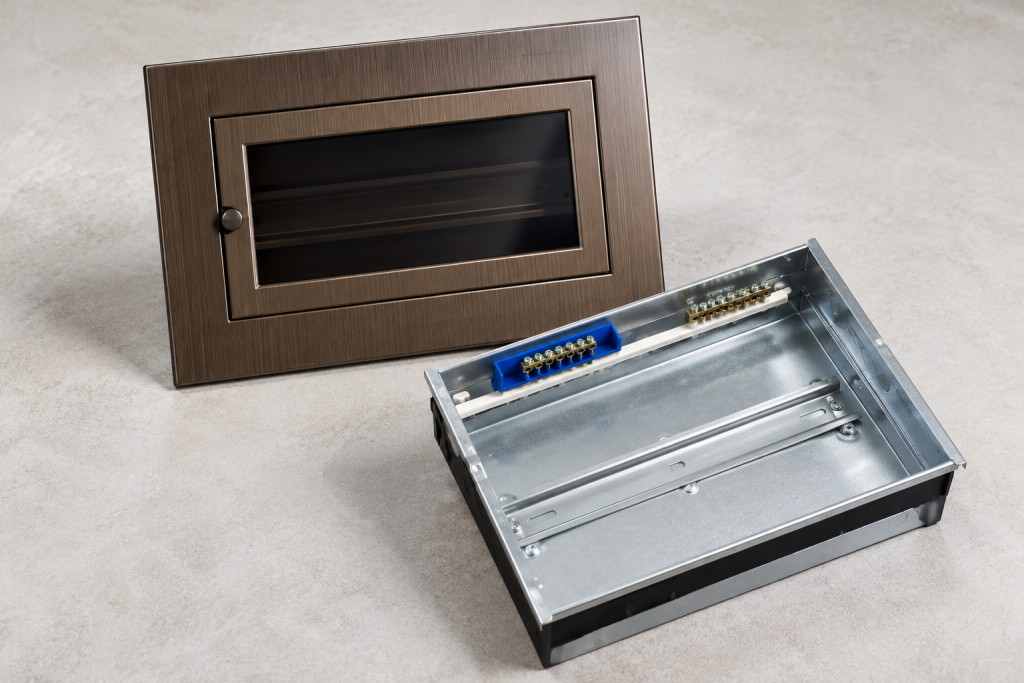

Металлические щиты прочнее, жёстче и тяжелее пластиковых. Их удобно использовать, когда в щите много модулей. Чтобы металлический щит гармонично смотрелся в квартире, выпускают модели с декоративной отделкой — под дерево или в различных цветах.
| Параметр | Пластиковый щит | Металлический щит |
|---|---|---|
| Вес | Лёгкий | Тяжелее |
| Прочность и жёсткость | Ниже; дешёвый пластик со временем становится хрупким | Высокая |
| Внешний вид | Аккуратный, подходит для квартиры | Возможна декоративная отделка |
| Когда выбирать | Небольшое число модулей, квартира | Много модулей, дом, улица, технические помещения |
Количество модулей
Вместимость щита измеряется в модулях: один модуль — это ширина однополюсного автоматического выключателя. Чаще всего щиты выпускают на 6, 9, 12, 24 и 36 модулей.
Чтобы подобрать щит, посчитайте все аппараты, которые в нём будут стоять:
- однополюсный автомат — 1 модуль;
- двухполюсный автомат или дифавтомат — 2 модуля;
- УЗО — обычно 2 модуля (четырёхполюсное — 4);
- трёхполюсный автомат — 3 модуля;
- реле напряжения — 2–3 модуля;
- модульный счётчик — как правило, 4–7 модулей.
Щит лучше брать с запасом в 20–30%: тогда в будущем можно добавить новые линии и аппараты защиты, не меняя весь щит.
Как выбрать электрощит: пошагово
- Определите тип проводки. Для открытой проводки — навесной щит, для скрытой — встраиваемый.
- Выберите материал корпуса. Пластик — для квартиры и небольшого числа модулей, металл — для большого числа модулей, частного дома и технических помещений.
- Посчитайте модули. Сложите ширину всех аппаратов защиты и счётчика и выберите щит с запасом.

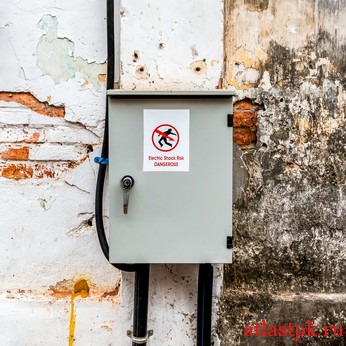

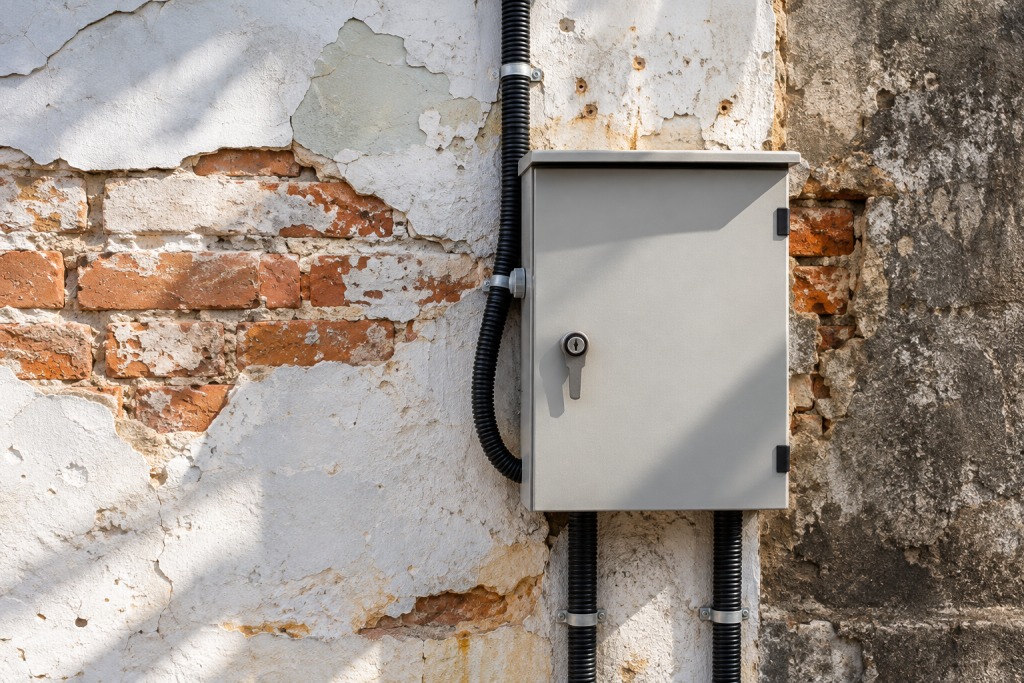

- Для улицы выбирайте уличный щит с защитой от влаги и пыли.
Электрощиты в каталоге «Атлас»
Металлические щиты

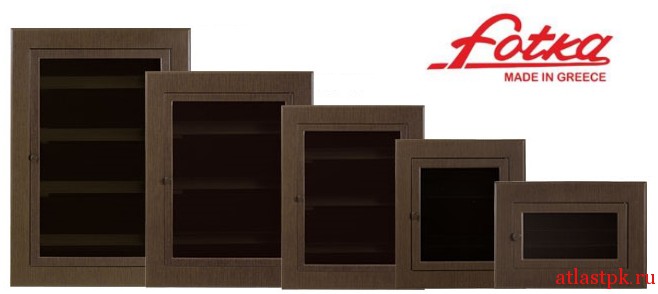

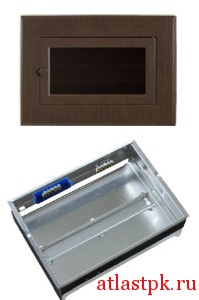

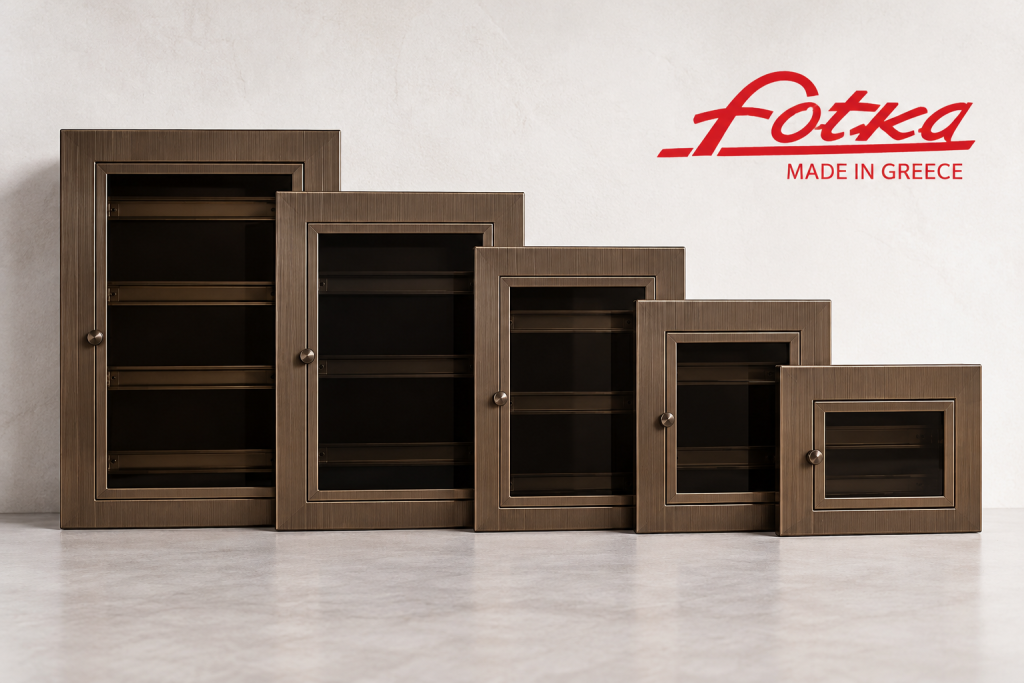

- Щиты металлические под дерево (Греция)
- Щиты металлические цветные (Греция)
- ЩМП — щит с монтажной панелью металлический
- ЩРН — щит распределительный навесной металлический
- ЩРУН — щит распределительный учёта навесной металлический
- ЩУ — щит распределительный уличный
