Как сделать штробу и закрепить в ней кабель

Как сделать штробу

Монтаж скрытой электропроводки - шумный и грязный процесс, зачастую сопровождающийся штроблением стен. Данный вид работ проводят до отделки помещения, что позволяет эффективно спланировать и провести кабельные линии, минимизируя повреждение окончательной отделки.

1. Разметка

В ходе разметки трассы для кабельных линий важно учитывать как эстетический аспект, так и функциональные требования. Разметку можно осуществлять посредством строительного карандаша и уровня.

Важно обеспечить правильное планирование трассировки, чтобы избежать диагональных переходов и горизонтальных отрезков на низком уровне, что может быть критично для последующей укладки проводки.

В процессе разметки стен необходимо сразу же определить места для размещения розеток, выключателей и распределительных коробок. Ширину штроб следует определить в соответствии с количеством и сечением закрепляемого в ней провода. Это даст возможность обеспечить достаточное пространство для комфортной и безопасной укладки проводки.

2. Штробление

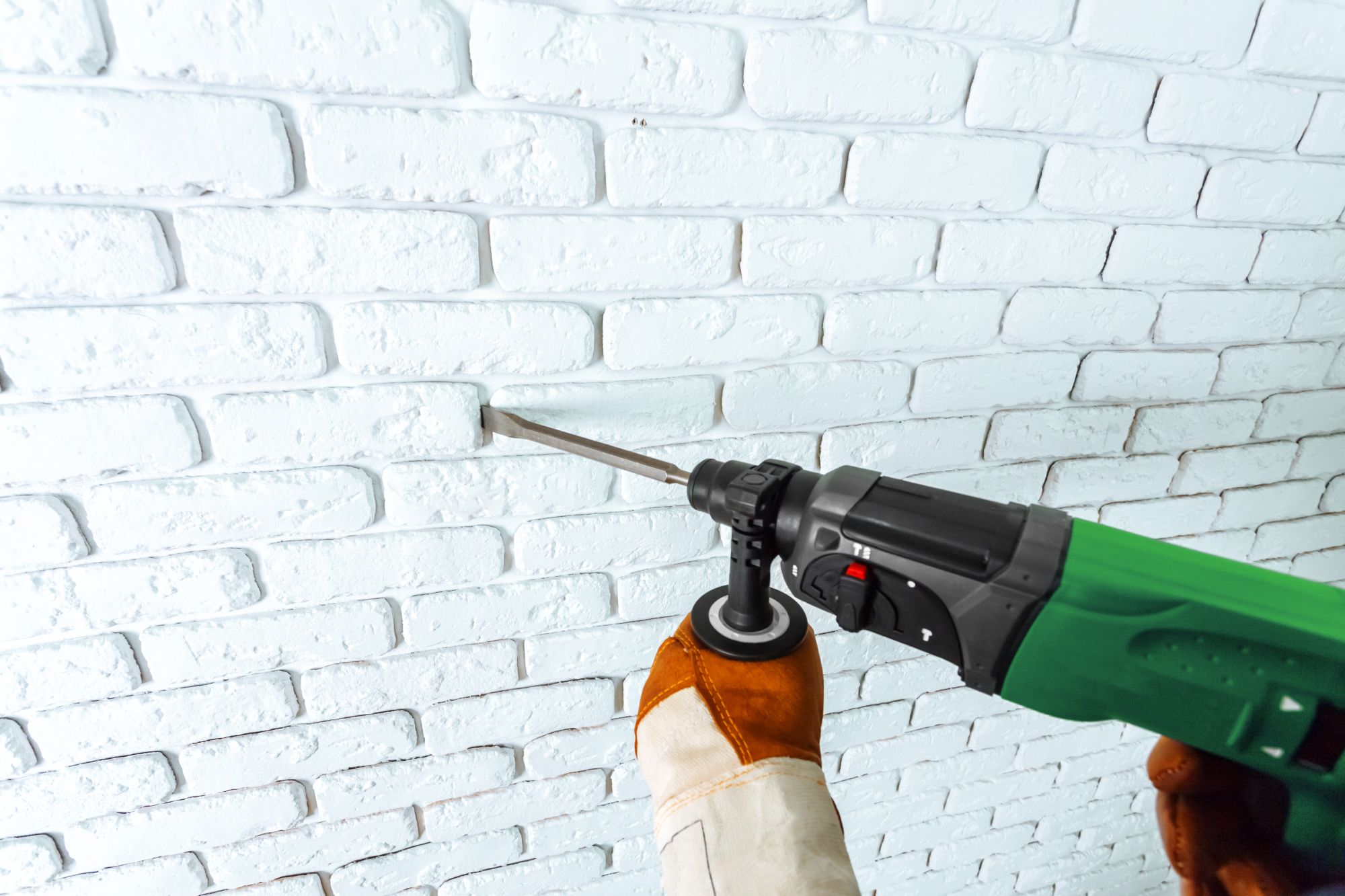

Для выполнения штроб применяется перфоратор, оборудованный специальной насадкой, называемой штробером. Она имеет вид слегка изогнутой лопатки с продольным желобком, который помогает углубиться в материал при прокладке штробы. Работать с инструментом нужно только в ударном режиме, без вращения.

Для расширения ширины штробы можно использовать насадку в виде плоской лопатки или специализированные инструменты, предназначенные для выполнения более широких штроб или для дополнительной обработки уже созданных штроб.

При выполнении штроб рекомендуется учитывать размеры и виды кабелей, которые будут укладываться внутри, а также обеспечить точное соответствие требованиям безопасности и эффективности работ.

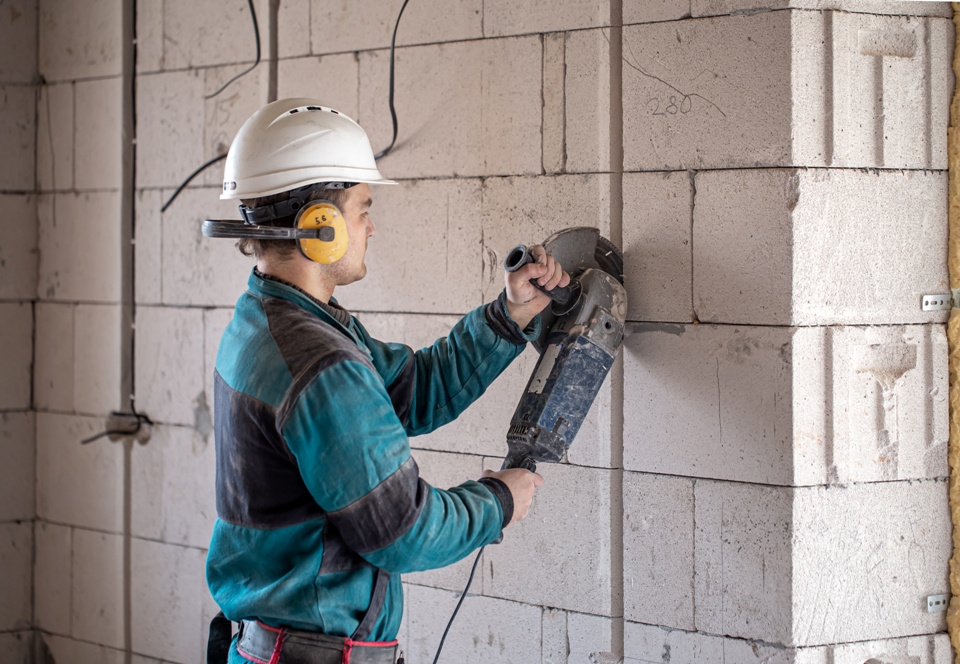

Штробление

В процессе штробления бетонных стен, электромонтажники предпочитают использоватьуглошлифовальную машину (УШМ)или болгарку с алмазным сегментным диском. С их помощью можно делать прорези по краям штробы на требуемую глубину.

Выполнение штроб с использованием болгарки может быть более производительным, нежели при помощи перфоратора. Обуславливается это тем, что болгарка делает каждый рез за один единственный проход. При этом применение данного инструмента также удобно в ситуациях, где требуется выполнить более широкие штробы или при работе с более твердыми материалами, такими как бетон.

Однако, при использовании болгарки необходимо соблюдать меры предосторожности, так как это мощный инструмент, и работа с ним требует правильной защиты и профессионального подхода.

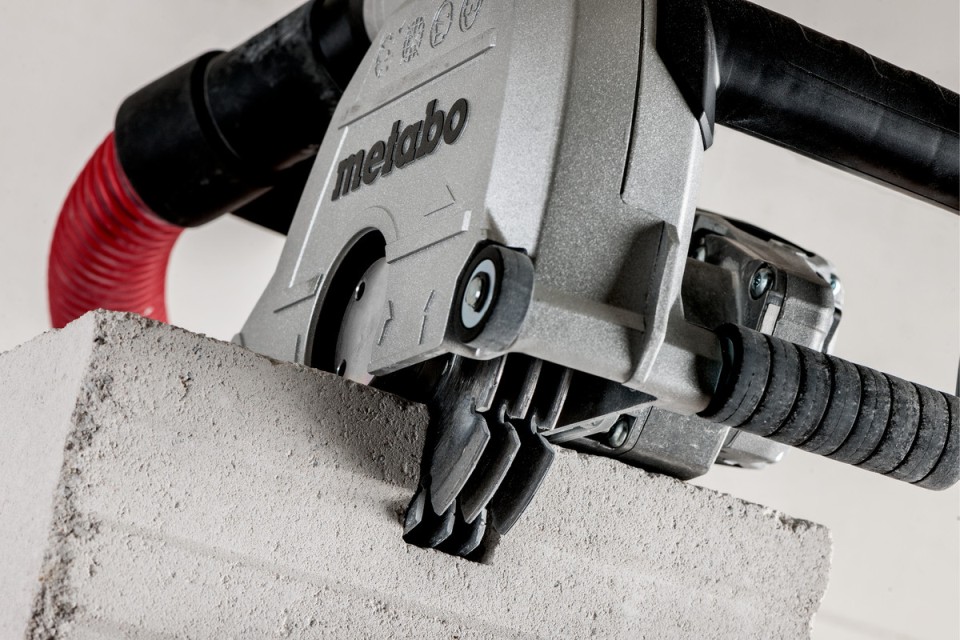

Наиболее эффективным инструментом для выполнения штроб является штроборез. Он похож на болгарку, но обладает рядом особенностей, делающих его более результативным в процессе работы. Штроборез обычно оснащен двумя режущими дисками, размещенными параллельно относительно друг друга. Расстояние между ними регулируется, что позволяет устанавливать требуемую ширину штробы. Положение дисков относительно опорной поверхности также может быть изменено, что позволяет регулировать глубину штробления.

штроборез

Использование штробореза может значительно ускорить процесс штробления и обеспечить высокую точность и однородность реза, поэтому он часто предпочтителен для выполнения крупных объемов работ. Тем не менее, как и при работе с любым другим профессиональным инструментом, необходимо строго соблюдать меры предосторожности и профессионально подходить к его использованию.

В процессе работы болгарки или штробореза возникает значительное количество пыли, которая может представлять опасность для здоровья. Мусор и пыль летят сплошным потоком и могут содержать токсичные вещества, мельчайшие частицы, способные нанести вред органам дыхания и зрения. Избежать этого можно надев защитные очки, респиратор и беруши.

Профессиональные штроборезы зачастую оборудованы специальным кожухом, защищающим диски, а также патрубком для подключения пылесоса. Это позволяет значительно снизить количество пыли, выделяемой в процессе работы.

3. Монтаж кабеля

В процессе укладки проводки в штробы нужно обеспечить должное качество и защиту кабелей от механических повреждений и внешних воздействий. Также важно соблюдать нормы и правила укладки кабелей, чтобы избежать возможных проблем в будущем.

Для укладки кабелей в штробу, без использования специальной защиты, следует учитывать рекомендации и нормы безопасности, а также убедиться, что провода уложены в штробу аккуратно и без напряжений, чтобы избежать их повреждения. Однако, для обеспечения наивысшей защиты и долговечности электрической проводки, рекомендуется использовать защитные гильзы, каналы или гофрированные трубы в местах, где кабели проходят через стены, что обеспечит дополнительную безопасность и защиту проводов.

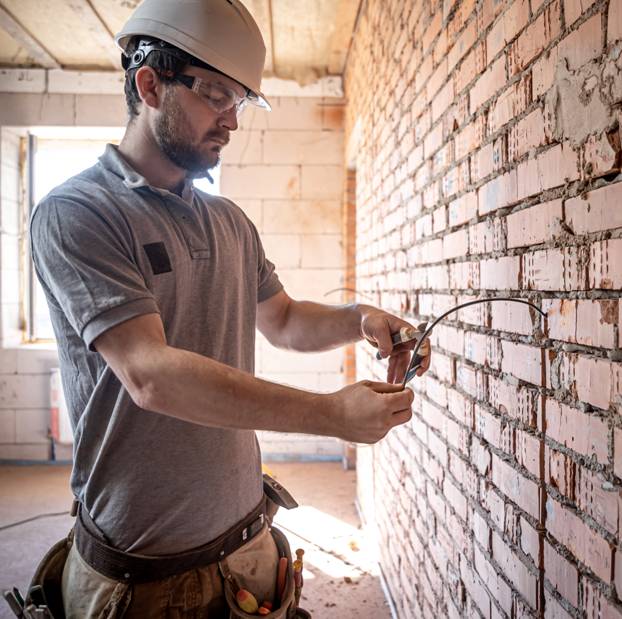

Закрепить проводку в штробе можно при помощи:

Закрепление проводки в штробе

3.1 Перфорированной полосы, изготовленной из нейлона или других материалов. Этот метод позволяет надежно и аккуратно закрепить кабели, обеспечивая безопасность и порядок при проведении электрических работ.

3.2 Монтажной алюминиевой полосы. Ее можно как купить в магазине стройматериалов, так и сделать самостоятельно, воспользовавшись любым гибким металлом.

Для закрепления монтажной полосы в штробе и последующей укладки кабелей по верху используются «саморезы-дюбеля». Этот метод обеспечивает прочное и безопасное закрепление кабелей, создавая надежный замок при помощи загибания концов монтажной полосы.

3.3 Алебастра. Это достаточно интересный способ, но есть несколько важных моментов, которые стоит учитывать. Например, алебастр обладает хорошей адгезией, но он может быть хрупким и подвержен изменениям при высыхании. Также важно учитывать, что алебастр обычно используется для создания гипсовых отливок, поэтому его использование для крепления кабелей может быть не так эффективно, как использование специальных материалов для электромонтажа. Кроме того, такой метод может затруднить последующий доступ к кабелям в случае необходимости их ремонта или замены.

3.4 Дюбель-хомутов. Удобный и эффективный способ крепления кабелей в штробе. Их использование позволяет легко и надежно закрепить кабели, обеспечивая порядок и безопасность проводки. Установка дюбель-хомутов требует относительно небольшого количества инструментов и легко выполняется при помощи перфоратора.
