Как определить сечение жилы провода (кабеля)

При электромонтажных работах часто нужно узнать сечение жилы провода или кабеля. Опытный электрик определит его быстро, а у новичка этот вопрос может вызвать затруднения. Разберём, зачем проверять сечение, как его рассчитать по диаметру и как измерить диаметр — даже без специального инструмента.

Содержание:

• Зачем определять сечение
• Формула расчёта сечения
• Измерение диаметра микрометром или штангенциркулем
• Способ без инструмента: карандаш и линейка
• Многопроволочные жилы
• Таблица диаметров и сечений

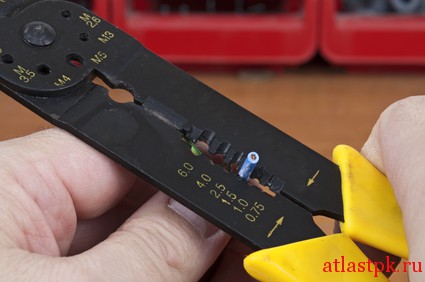

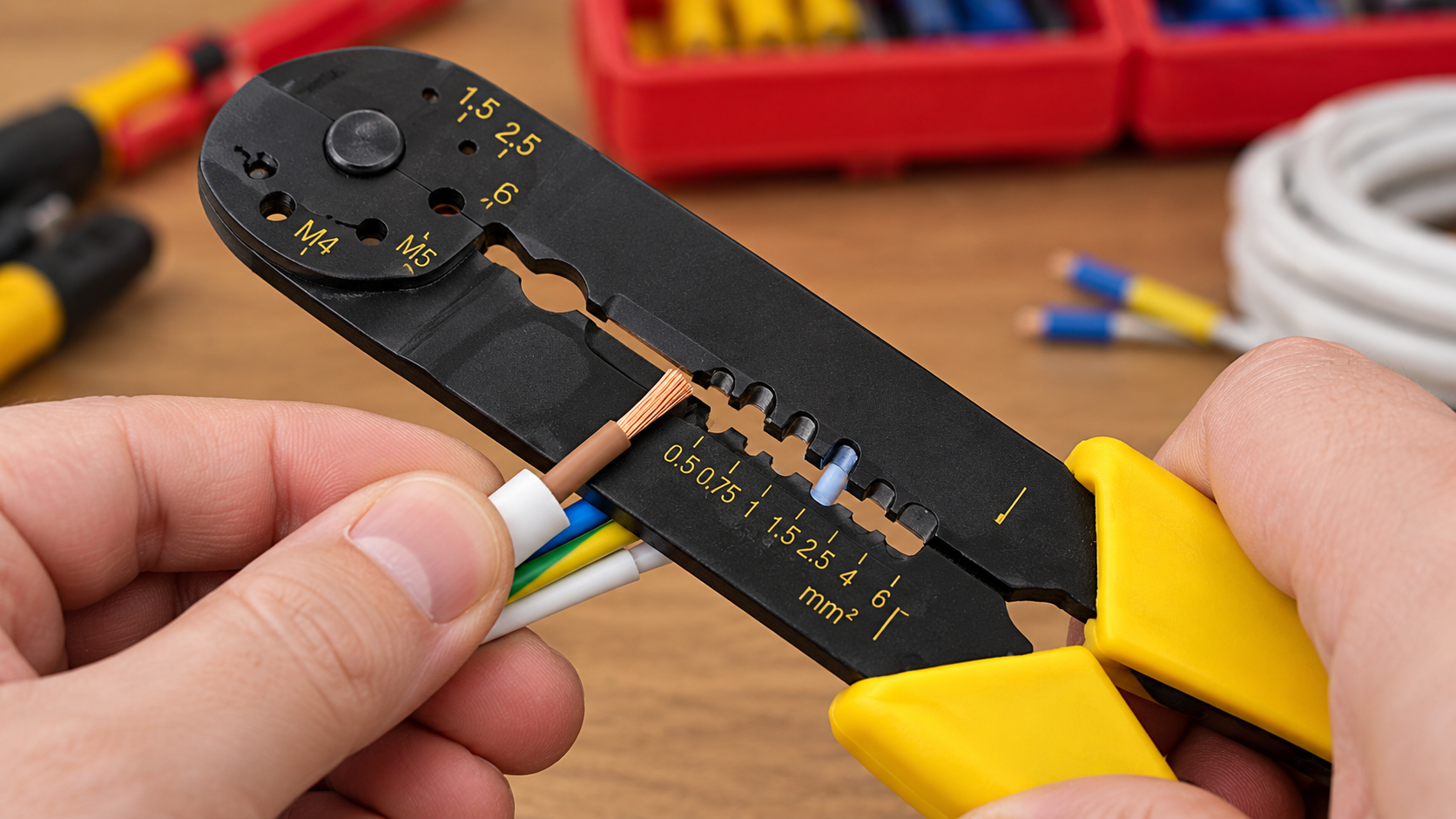

Зачем определять сечение

Ситуации бывают разные:

• Кабель без маркировки. Нужно понять, подойдёт ли он по нагрузке для конкретной линии.
• Кабель похож на нужный, но тоньше. Например, по расчёту для линии нужен кабель 2,5 мм², а в наличии есть внешне похожий, но на деле 1,5 мм².
• Заниженное сечение. Купленный кабель «4 мм²» на деле оказывается 3,5 мм² — такое встречается у недобросовестных производителей.

Чем это опасно? Допустим, расчётный ток линии — 25 А. Медный кабель 1,5 мм² в зависимости от способа прокладки рассчитан примерно на 16–19 А. При токе 25 А он будет перегреваться, изоляция — разрушаться, а это риск короткого замыкания и пожара. Даже небольшое занижение сечения снижает допустимый ток кабеля. Поэтому сечение кабеля без маркировки или сомнительного происхождения лучше проверить.

Формула расчёта сечения

Сечение жилы — это площадь круга. Чтобы её найти, достаточно знать диаметр жилы.

Площадь круга: S = π × r². Так как радиус равен половине диаметра, формулу можно записать через диаметр:

S = π × d² / 4 ≈ 0,785 × d²

где S — сечение жилы, мм²; d — диаметр жилы, мм.

То есть нужно возвести диаметр жилы в квадрат и умножить на 0,785.

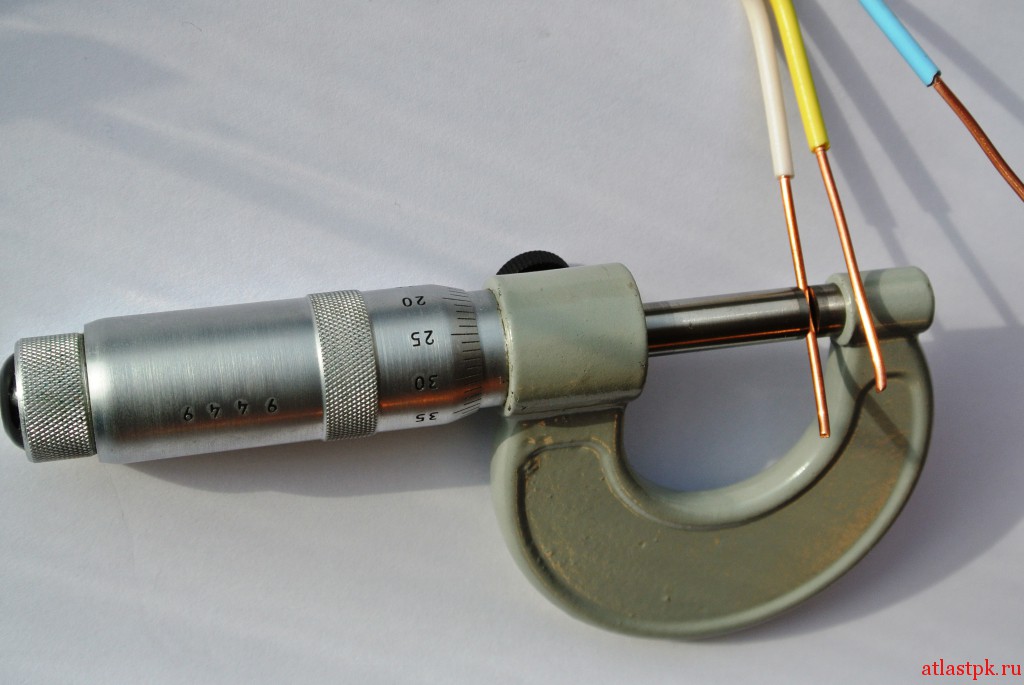

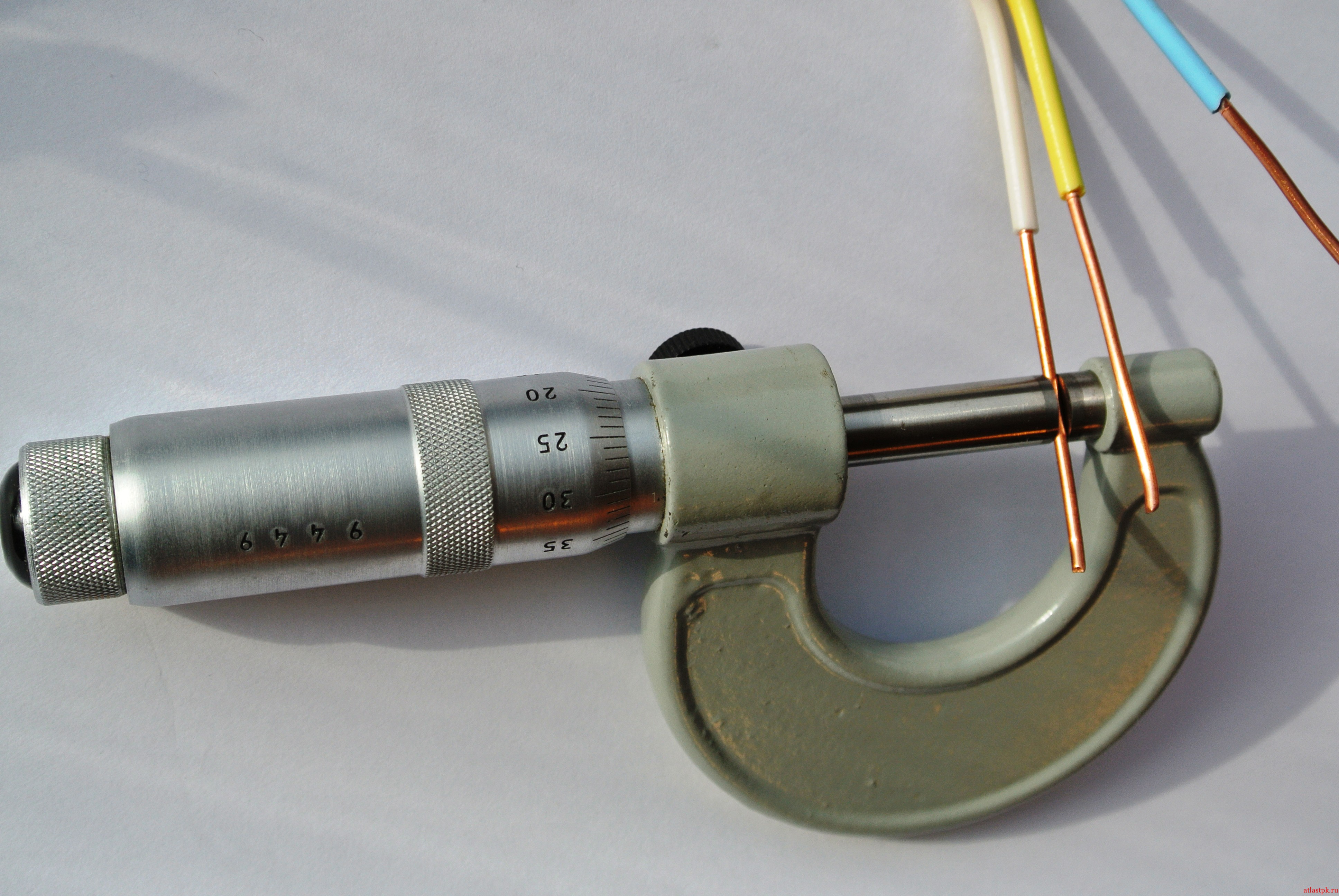

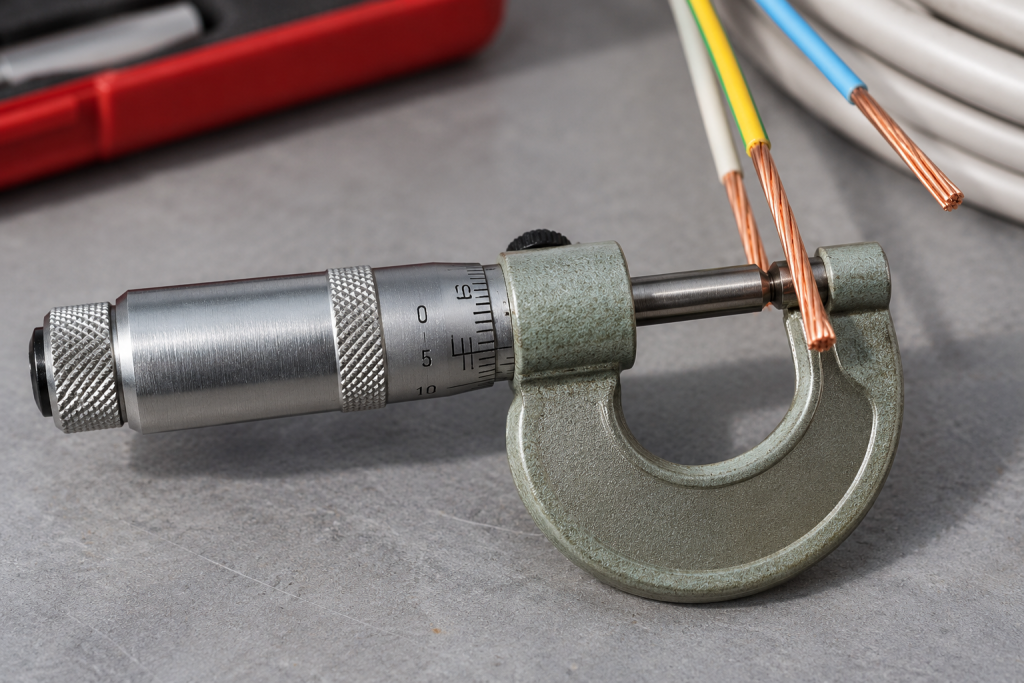

Измерение диаметра микрометром или штангенциркулем

Точнее всего диаметр жилы измеряет микрометр. Подойдёт и штангенциркуль, лучше электронный. Жилу предварительно очищают от изоляции.

Электромонтажнику, которому замеры нужны постоянно, такой инструмент стоит купить. Если же сечение нужно определить один-два раза, обойтись можно и без него.

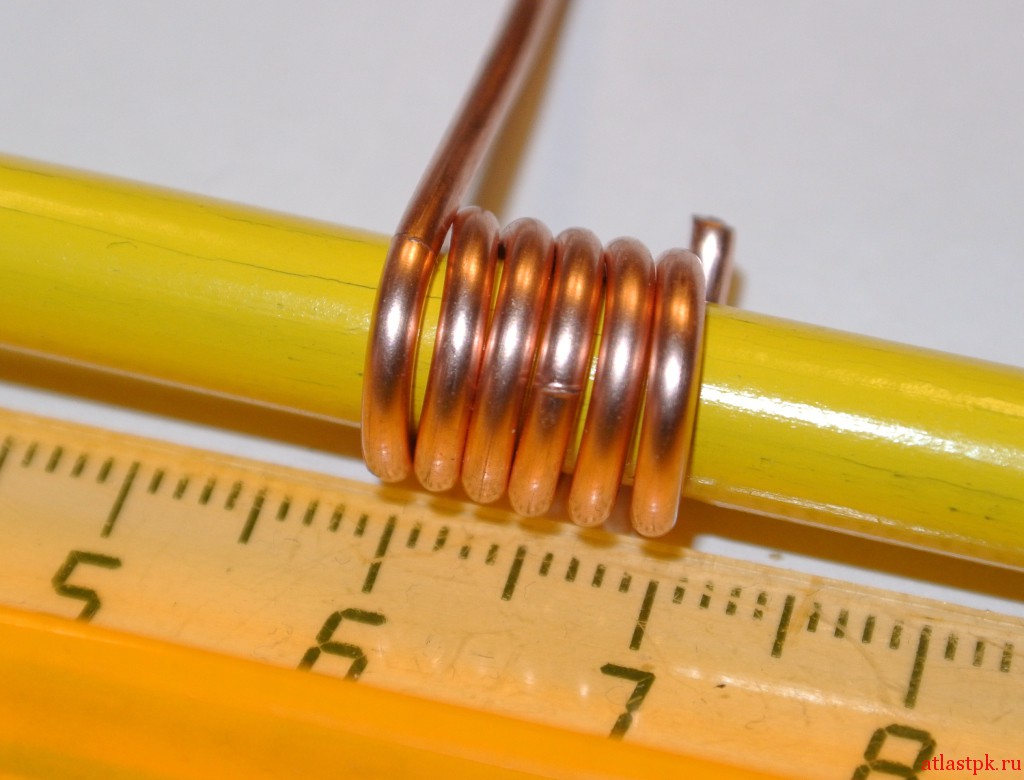

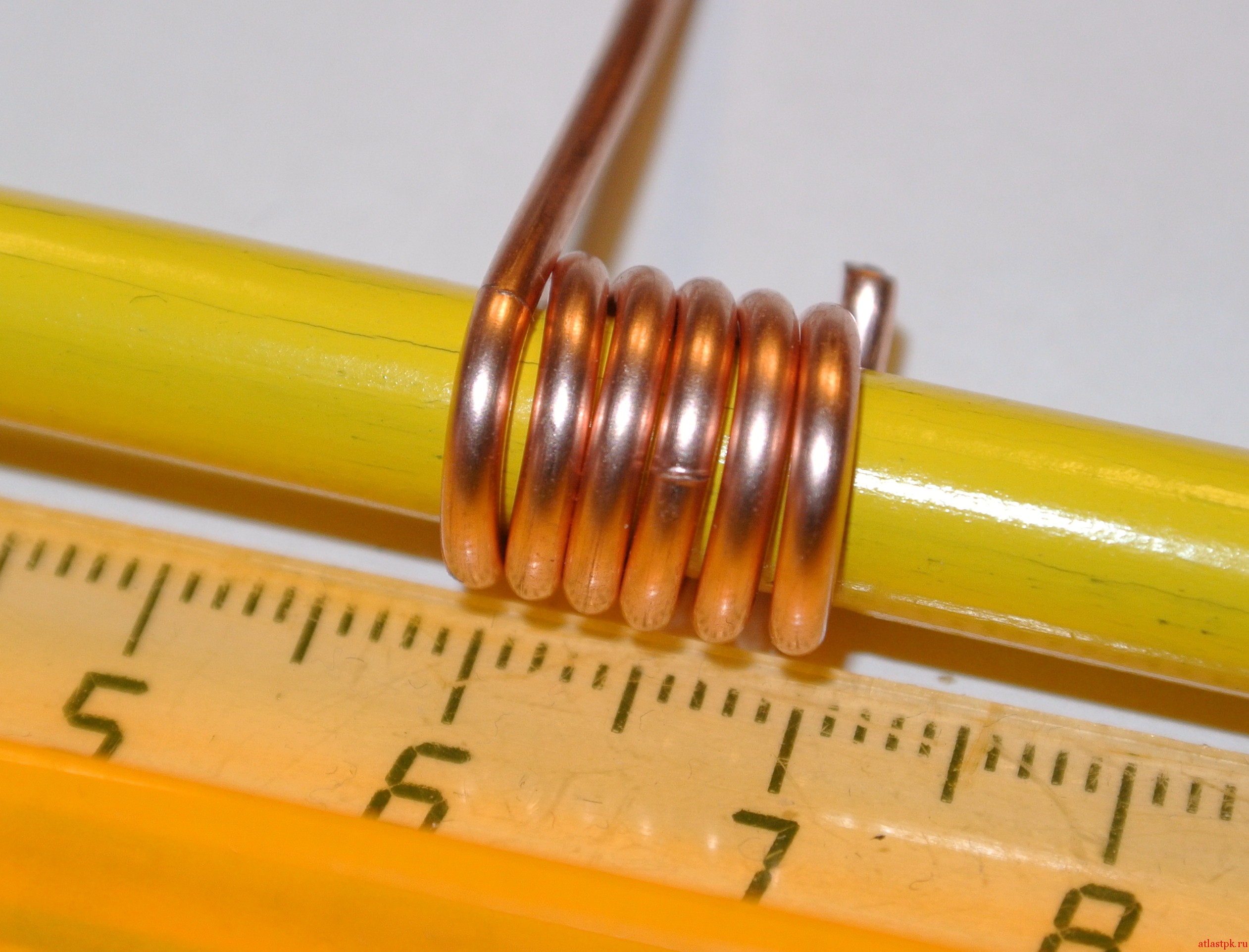

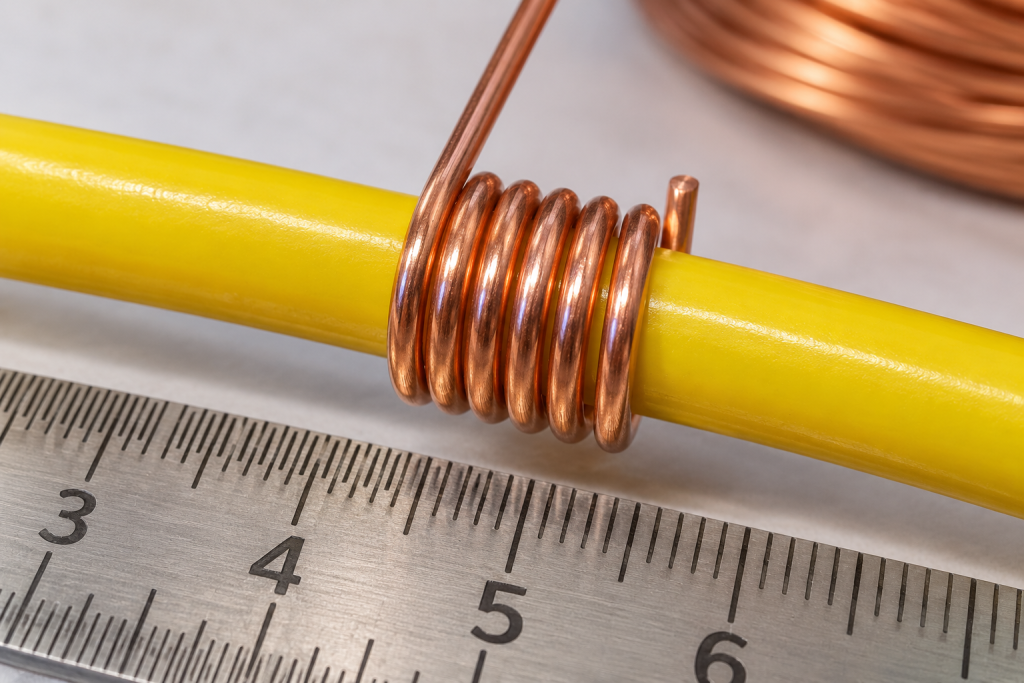

Способ без инструмента: карандаш и линейка

Приложив линейку к срезу жилы, точный диаметр не определить. Но есть простой и достаточно точный способ:

1. Зачистите жилу от изоляции на длину 30–40 см.
2. Плотно намотайте её на карандаш, ручку или трубку. Витки должны лежать вплотную друг к другу: зазоры дают большую погрешность.
3. Посчитайте количество витков.
4. Измерьте линейкой общую длину намотки.
5. Разделите длину намотки на количество витков — получится диаметр жилы.
6. Подставьте диаметр в формулу S = 0,785 × d².

Пример расчёта

Намотали 21 виток, общая длина намотки — 37 мм.

• Диаметр: 37 / 21 ≈ 1,76 мм.
• Сечение: 0,785 × 1,762² ≈ 2,44 мм².

Значит, это провод сечением 2,5 мм². Чем больше витков, тем меньше погрешность и точнее результат.

Многопроволочные жилы

Если жила гибкая и состоит из множества тонких проволок, расправьте её, измерьте диаметр одной проволоки, рассчитайте её сечение по формуле и умножьте на количество проволок в жиле.

Таблица диаметров и сечений

Если определять сечение приходится часто, удобно пользоваться готовой таблицей соответствия диаметра и сечения однопроволочной жилы:
