Подключение кондиционера к электрической сети

Electrical installation of air conditioner, electrician at workПроцесс установки и подключения кондиционера состоит из нескольких этапов, один из которых – подключение данного бытового электроприбора к электрической сети. Правильность выполненного подключения кондиционера, в том числе и к электрической сети – залог его продолжительной работы. В данной статье рассмотрим процесс подключения кондиционера к электрической сети, а также приведем несколько полезных рекомендаций, которые помогут произвести правильно работу по монтажу электрики для подключения кондиционера. Для того чтобы обеспечить надежное питание кондиционера, а также обеспечить защиту электропроводки от аварийных режимов, необходимо учитывать такой параметр, как номинальная потребляемая мощность кондиционера. Как правило, в паспорте к данному электроприбору указывается номинальная потребляемая мощность для каждого из режимов работы. Для расчета линии электропроводки, предназначенной для подключения кондиционера, необходимо выбирать наибольшее значение потребляемой мощности кондиционера, которое может быть в процессе его работы. Мощность кондиционеров, используемых в быту, находится в пределах от 700 до 2000 Вт, в зависимости от площади помещения, которое необходимо охладить (обогреть). Произведя несложные расчеты, получаем значение токов нагрузки, соответствующие вышеприведенному диапазону мощности - 3-10 А. Исходя из полученного диапазона токов нагрузки видно, что для подключения кондиционера, используемого в быту, к электрической сети хватает с запасом штепсельной розетки обычного типа, номинальный ток нагрузки которой составляет 16 А. Исключение составляют кондиционеры большей мощности, которые предназначены для установки в помещениях большой площади. В таком случае обычная розетка, рассчитанная на 16 А может не выдержать фактической нагрузки включаемого в сеть кондиционера. Во всяком случае, необходимо в обязательном порядке произвести расчет максимального тока нагрузки кондиционера, чтобы в дальнейшем произвести правильный выбор розетки и других элементов электропроводки, предназначенных для подключения кондиционера к электрической сети. Приступим непосредственно к рассмотрению вопросов относительно подключения кондиционера электрической сети. Кондиционер имеет два блока – внешний, монтируемый вне помещения, и внутренний, который монтируется непосредственно в комнате квартиры (дома). Кондиционер подключается к электропроводке квартиры кабелем (шнуром), который идет от внутреннего блока. Внешний блок, в свою очередь, получает питание от внутреннего блока кондиционера.

Подводка кабеля от внутреннего блока кондиционера к внешнему

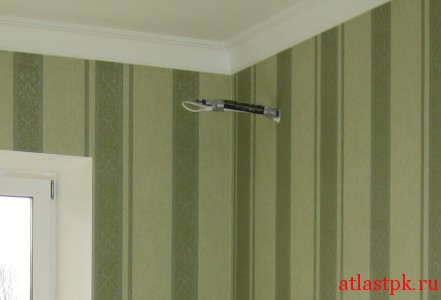

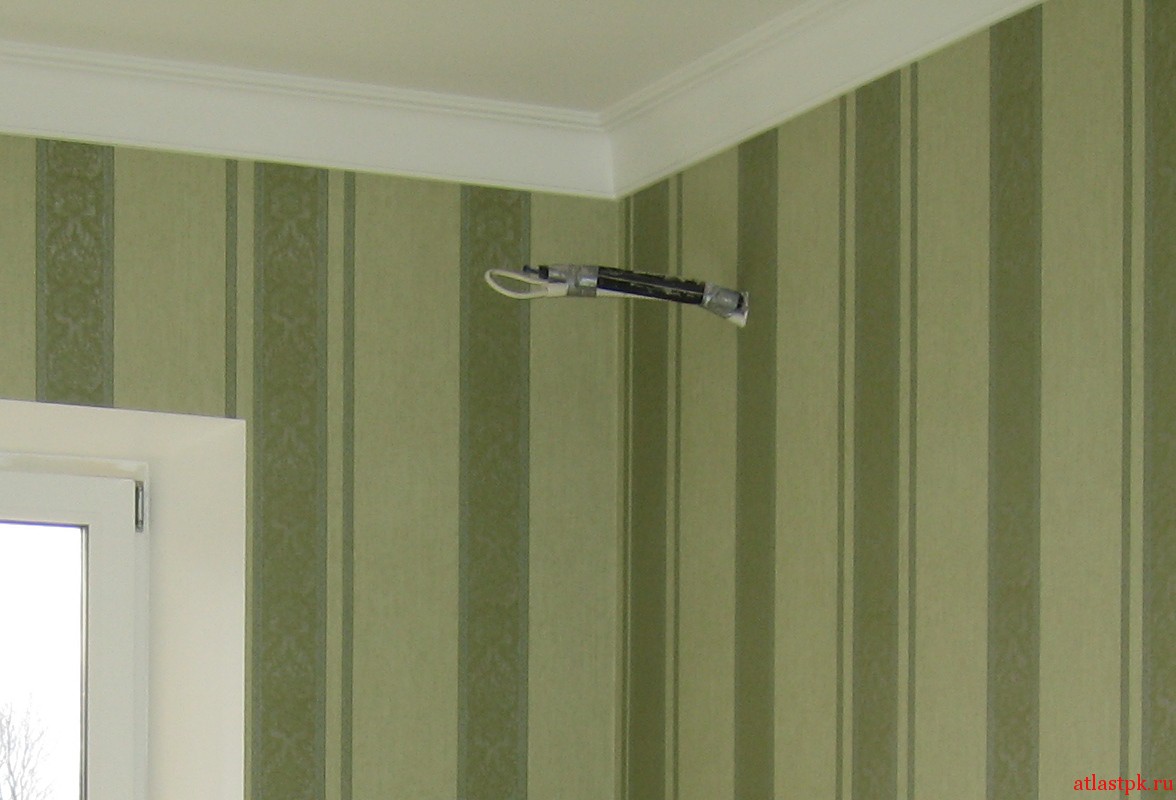

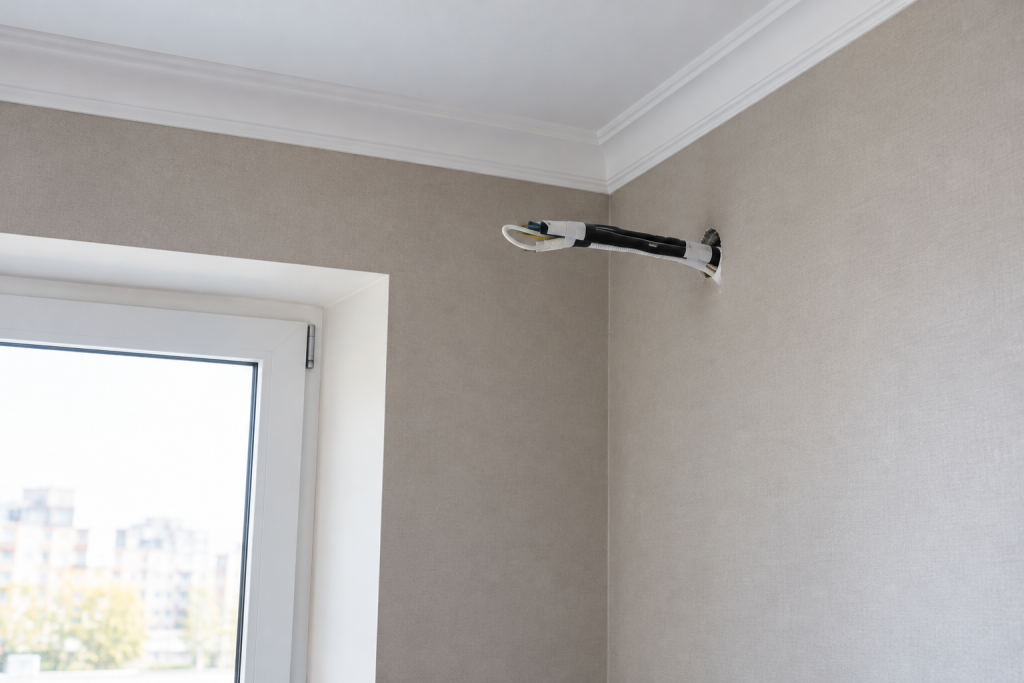

Подводка кабеля от внутреннего блока кондиционера к внешнему Подводка кабеля от внутреннего блока кондиционера к внешнему   Как правило, кабель, который предназначен для электрического соединения внешнего и внутреннего блока кондиционеров, идет в комплекте с приобретаемым кондиционером. Также в комплекте идет шнур, предназначенный для подключения кондиционера в бытовую электрическую сеть. Штепсельная розетка, которая предназначена для подключения кондиционера к электрической сети, устанавливается в непосредственной близости к внутреннему блоку кондиционера. Рассмотрим способ подключения розетки для кондиционера к электрической сети. Как правило, при планировании работ по замене электропроводки квартиры или дома необходимо в обязательном порядке предусматривать возможность подключения всех электроприборов, в том числе и кондиционера, независимо от того, установлен он на момент проведения работ по монтажу электропроводки или нет. Наличие ранее предусмотренной линии электропроводки для подключения кондиционера к электрической сети избавит в будущем при приобретении данного бытового электроприбора от вопроса о его подключении. Ранее предусмотренная линия электропроводки для подключения кондиционера Ранее предусмотренная линия электропроводки для подключения кондиционера Если изначально не было предусмотрено линии электропроводки для подключения кондиционера, то можно воспользоваться одним из ниже приведенных способов. Первый способ – подключение розетки для питания кондиционера в распределительной коробке комнаты, где его планируется устанавливать. Это возможно только в том случае, если электропроводка, в частности линия электропроводки, которая идет от данной распределительной коробки в электрический распределительный щит квартиры, способна выдержать нагрузку всех включаемых сеть электроприборов, в том числе и кондиционера. Для того чтобы определить, возможно ли еще в данную распределительную коробку включить нагрузку (линию электропроводки для кондиционера), следует посчитать общую нагрузку всех электроприборов, которые питаются от розеток, подключенных в данной распределительной коробке, и сравнить ее с нагрузочной способностью линии электропроводки, по которой распределительная коробка получает питание от распределительного щитка квартиры. Например, к распределительной коробке комнаты подключены две розетки, в которые включены следующие электроприборы: телевизор и аудиоаппаратура (суммарная мощность 500 Вт), светильник (максимальная мощность 400 Вт), а также в данные розетки включается при проведении уборки комнаты пылесос мощностью 1500 Вт. Суммарная мощность приведенных электроприборов – 2400 Вт. Линия электропроводки, питающая распределительную коробку данной комнаты, выполнена кабелем ВВГнг-3х4 кв. мм. Нагрузочная способность данного кабеля – 8800 Вт. Номинальная потребляемая мощность кондиционера, который планируется установить в данной комнате – 2000 Вт. Таким образом, суммарная нагрузка электроприборов в данной комнате с учетом кондиционера – 4400 Вт. Данное значение значительно меньше допустимой нагрузки линии проводки, которая питает распределительную коробку. Следовательно, розетку для питания кондиционера можно подключить в распределительной коробке данной комнаты, при этом перегрузки на линии электропроводки, питающей данную распределительную коробку, не будет. Линия электропроводки для вновь устанавливаемой розетки может быть проложена скрытым способом. Для этого необходимо проштробить стену, уложить кабель (провод), подключить его в распределительной коробке и к установленной штепсельной розетке, затем выполнить заделку штробы. Возможно, также проложить новую линию проводки от распределительной коробки до розетки кондиционера открытым способом. Для этого подойдут специально предназначенные для этой цели пластиковые кабель-каналы (короба).

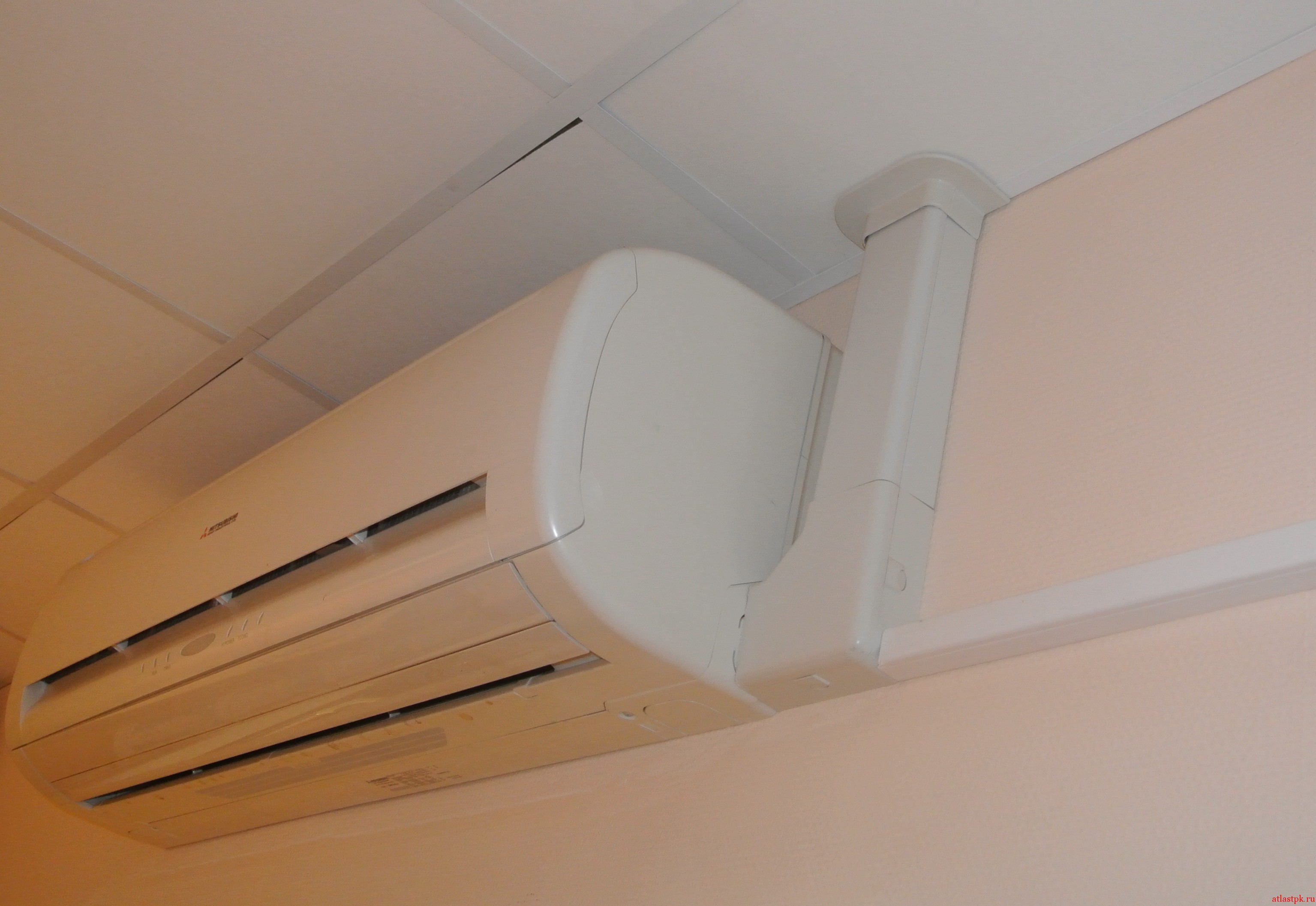

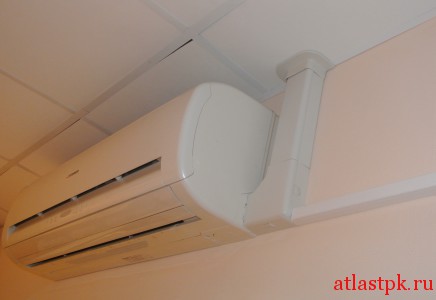

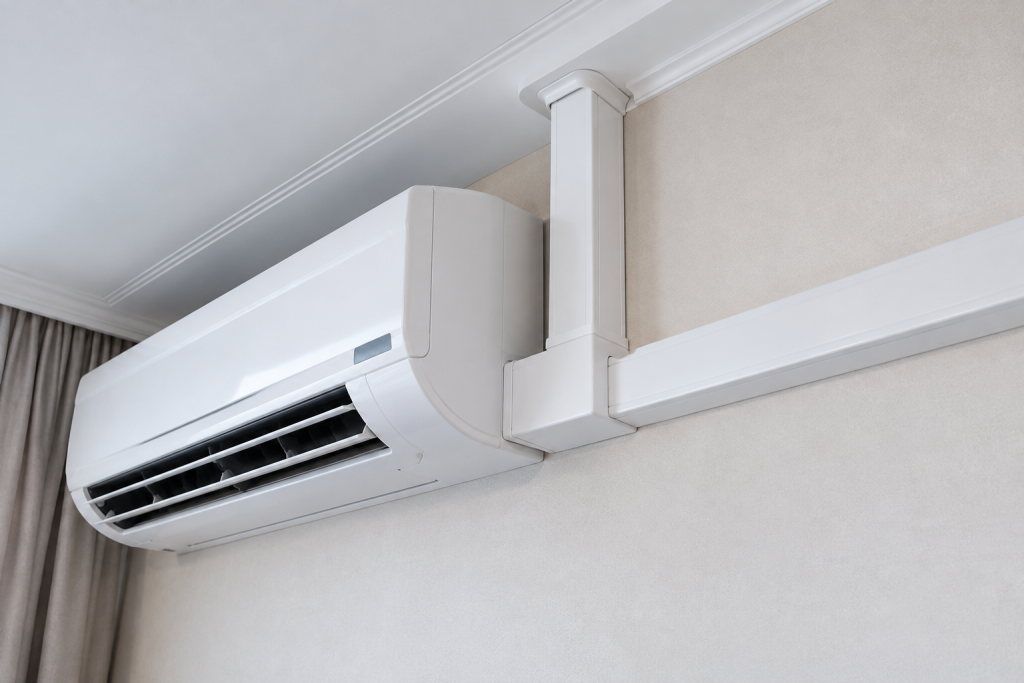

Подводка электропроводки к кондиционеру в коробе

Подводка электропроводки к кондиционеру в коробе Подводка электропроводки к кондиционеру в коробе При отсутствии распределительной коробки в комнате или в том случае, если данная коробка находится на большом расстоянии от места планируемой установки розетки для кондиционера, можно подключить розетку шлейфом от другой близлежащей розетки. Данный способ подходит в том случае, если розетка, от которой планируется подключить новую розетку для кондиционера, питает сравнительно небольшую нагрузку. В данном случае необходимо также сравнить нагрузочную способность линии электропроводки, питающей розетку с фактической нагрузкой бытовых электроприборов, в том числе и кондиционера, и на основании сделать вывод о возможности ответвления от данной линии проводки другой линии для питания розетки кондиционера. Например, розетка питает аудио- и видеоаппаратуру сравнительно небольшой мощности – до 800 Вт. При этом кабель, питающий данную розетку, медный и имеет сечение 2,5 кв. мм. Такой кабель способен выдерживать нагрузку до 6 кВт. Следовательно, к данной розетке можно подключить шлейфом другую розетку, предназначенную для питания кондиционера, при этом по кабелю будет протекать допустимая нагрузка, которая на порядок меньше допустимой. При подключении линии электропроводки, питающей розетку для кондиционера, как в первом, так и во втором способе, необходимо обеспечивать надежное контактное соединение. Для подключения и ответвления кабеля удобно использовать клеммники Wago. Клеммники данного типа удобны в монтаже, надежны, а также имеют небольшие габаритные размеры, что особенно актуально в случае подключения розетки шлейфом, когда возникает необходимость ответвления линии электропроводки в монтажной коробке розетки. Возможно также использование клеммников другого типа, например, винтовых, или другого типа соединения проводников: сварка, пайка или опрессовка. Приведенные способы соединения проводников также обеспечивают надежное контактное соединение, которое не ухудшает своих электрических свойств со временем. Также следует отметить актуальность правильного выбора розетки для питания кондиционера. При выборе розетки необходимо обратить внимание на ее качество и соответствие указанным номинальным параметрам, в частности номинальной нагрузке. Штепсельные разъемы розетки должны обеспечивать надежное контактное соединение с вилкой кондиционера. Также необходимо обратить внимание на конструкцию зажимов розетки, к которым подключается кабель линии проводки. Они также должны обеспечивать надежное контактное соединение. Что касается защиты электропроводки, то в электрическом распределительном щитке должны устанавливаться автоматический выключатель и устройство защитного отключения на линии электропроводки, питающей кондиционер или на линии, от которой была подключена розетка для кондиционера. При выборе защитных аппаратов необходимо руководствоваться фактической нагрузкой электроприборов, а также допустимой нагрузкой для всех элементов электропроводки, чтоб обеспечить надежную защиту электропроводки и включенных в сеть бытовых электроприборов.
