Заземление в розетке: как узнать подручными средствами

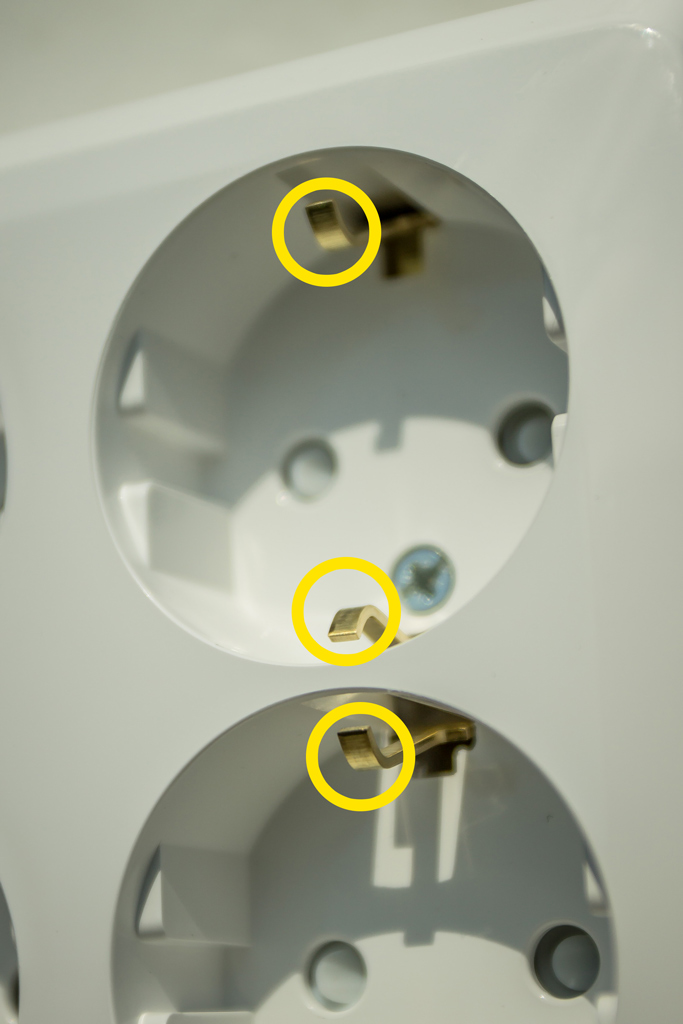

Современные розетки оснащаются тремя контактами, из которых два - “ноль” и “фаза” - соединяются с электросетью, а третий служит для заземления. Если заземляющий контакт не использовать или подключить его неправильно, возникает избыточное напряжение, которое может поступать на металлические корпуса электроприборов и приводить к неприятным для человека последствиям в виде удара током.

Косвенные признаки отсутствия заземления

Розетки, не имеющие третьего контакта, заземлить не удастся. Кроме того, если из стены не идет третий провод к розетке с тремя контактами, то в этом случае тоже можно считать, что заземление отсутствует. Необходимость в проверке правильного заземления возникает при переезде в новую квартиру или частный дом, когда владелец не знает, сработает ли защита. Косвенными признаками неправильного заземления или его отсутствия являются:

  • Удары током при прикосновении к стиральной машине или электрическому водонагревателю
  • Посторонний шум в динамиках колонок при прослушивании музыки.

Профессионалы используют для проверки специальную дорогостоящую аппаратуру, но определить и измерить сопротивление заземляющего контура в домашних условиях можно даже непрофессионалу с помощью подручных средств.

Как отличить заземление от “зануления”

Прежде, чем начать проверку розетки на заземление необходимо на основном щитке обесточить квартиру или дом. Далее можно разбирать розетки для проверки. Обычно заземление подключается желтовато-зеленым проводом, а за “фазу” и “ноль”, согласно цветовой маркировке, отвечают провода коричневого и синего цветов.

Если в розетке подключены только коричневый и синий провода, значит, заземляющего контура в ней нет. Однако и в этом случае внимательно осмотрите подключение: если “ноль” и клемма, отвечающая за заземление, соединены, это означает, что умельцы, проживавшие в квартире или доме до вас, сделали “зануление” электропроводки, которое отличается от заземления тем, что повышает вероятность поражения электротоком.

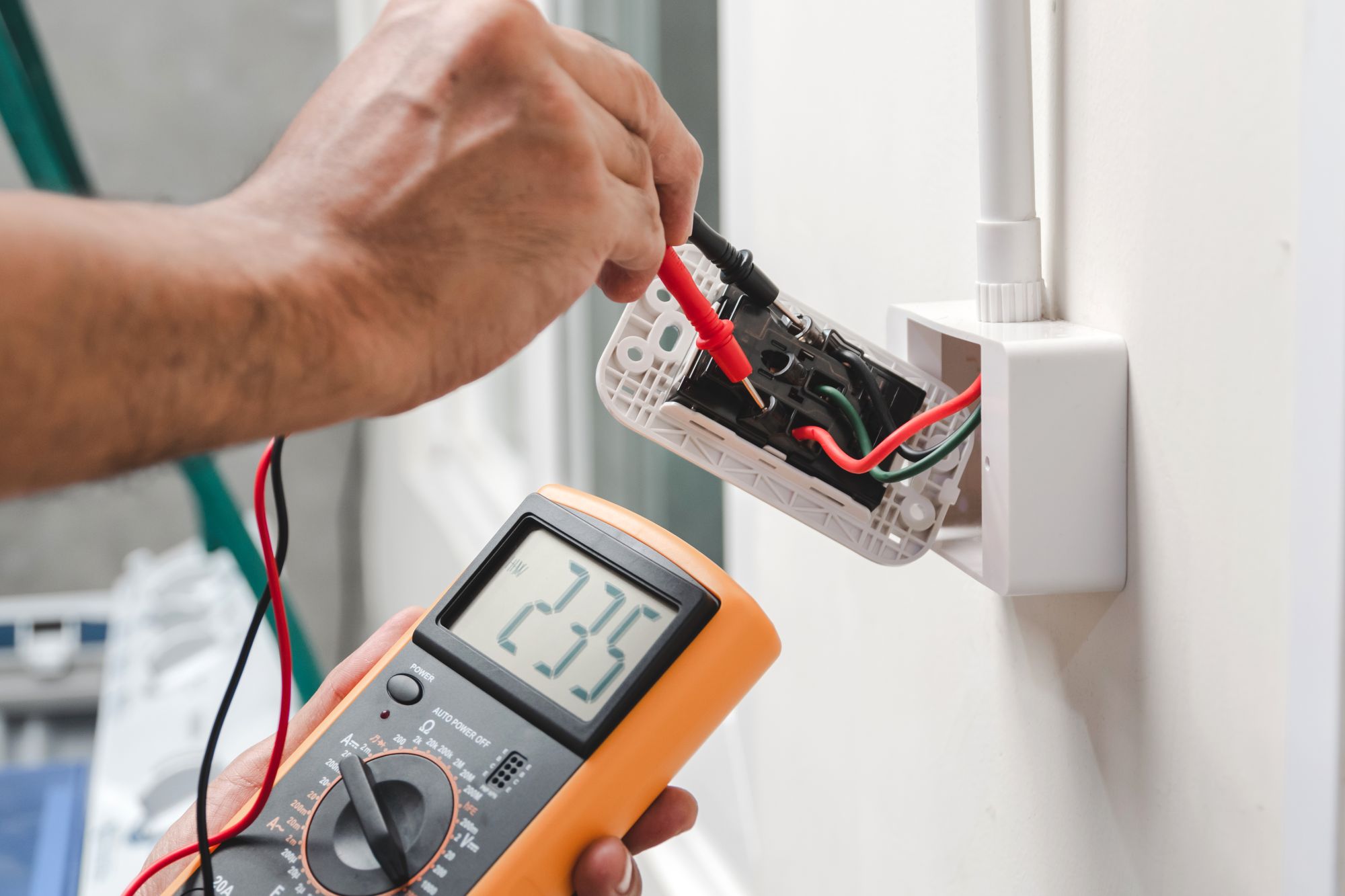

Как проверить заземление розетки тестером

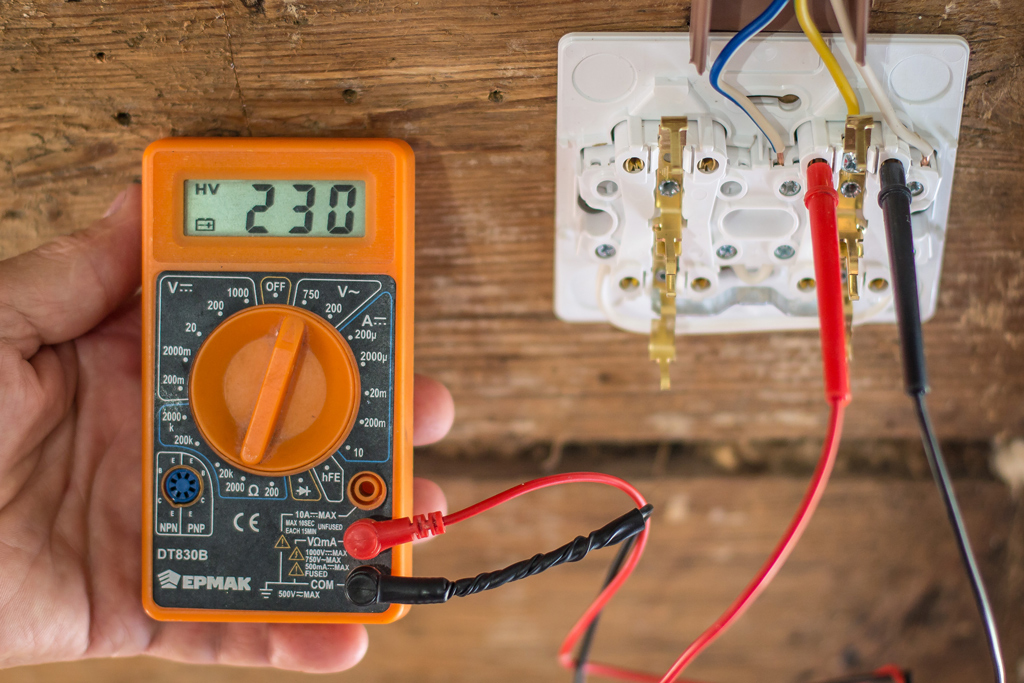

Когда в розетке подключены все три провода синий, коричневый и зеленый, проверка наличия заземления осуществляется с помощью мультиметра и следующих действий:

  • На основном щитке включить подачу электричества.
  • Включить прибор, установить режим измерения напряжения и замерять напряжение “ноль” - “фаза”.
  • Такой же замер произвести между “фазой” и клеммой с заземлением.

Если показания двух замеров отличаются, розетка заземлена правильно. В случае совпадения показаний или отсутствии цифры на табло тестера можно говорить, что розетка не имеет заземления.

Проверка с помощью электрической лампы

Но тестер имеется не у всех, поэтому в случае отсутствия этого прибора, можно воспользоваться простейшей схемой с использованием обычной электрической лампы.

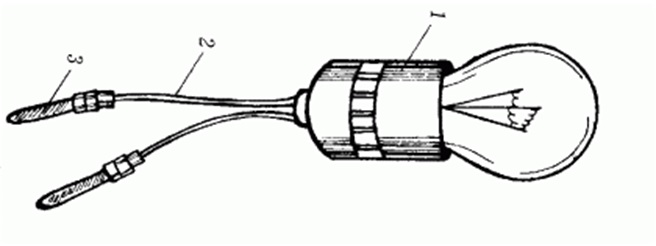

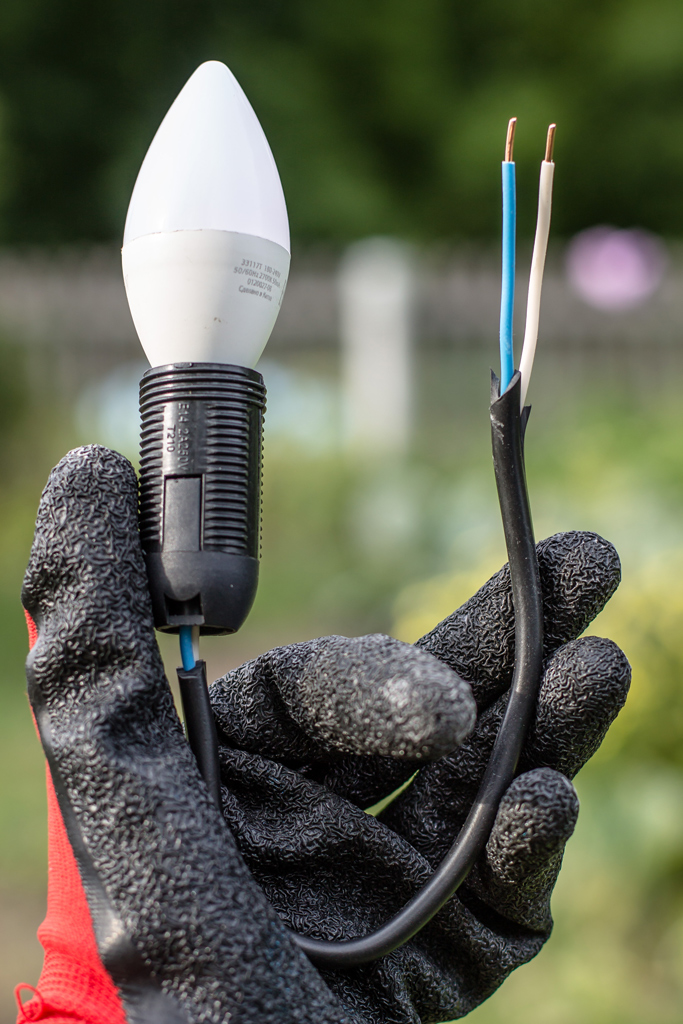

К патрону с вкрученной лампой подсоединяются два провода с концевиками и получается аналог тестера. Только о наличии напряжения будет сигнализировать не табло, а свет лампочки. Сначала индикаторной отверткой нужно определить “фазу” и “ноль”, потому что не всегда электриками при подключении соблюдается цветовая индикация проводов.


Проверьте, притрагиваясь концевиками к клеммам. Если это клеммы “фазы” и “нуля”, то лампа загорится. Далее концевиком, которым вы прикасались к “нулевой” клемме, дотроньтесь до усика заземляющего контура и смотрите на лампу.

Если лампа светит нормально, все в порядке. Если ее свет тусклый, значит заземление работает плохо и подсоединено неправильно. Отсутствие света означает, что заземления нет. При такой проверке может сработать УЗО, что опять же указывает на правильное заземление розетки.


Если у вас нет индикаторной отвертки, чтобы правильно определить “фазу” и “ноль”, замер нужно проводить в два этапа. Сначала концевик снимается с одной из клемм и перемещается на усик заземления. Лампочка не светится. Тогда первый концевик возвращается на место, а вторым концевиком дотрагиваются до заземления. Лампочка светится - все в порядке. Не светится - заземления нет.

Таким образом, каждый владелец жилья может проверить, если ли заземляющий контур. В случае его отсутствия нужно побеспокоиться о том, чтобы заземление розеток в квартире или доме было. Не подвергайте опасности свою жизнь и жизнь ваших близких!
