Клеммники Wago в домашней электропроводке

При монтаже или замене электропроводки в квартире или в частном доме, возникает необходимость соединения жил проводов (кабелей). Проводники соединяют в распределительном электрическом щитке, в промежуточных распределительных коробках, в установочных коробках для розеток (при необходимости соединения нескольких розеток шлейфом). Не зависимо от места соединения проводников, необходимо обеспечить надежное контактное соединение. Традиционный способ соединения проводников скруткой не обеспечивает надежности контактного соединения. В данном случае можно воспользоваться специальными клеммниками. Современный ассортимент предлагает достаточно широкий выбор клеммников различного назначения и конструктивного исполнения. Клеммники Wago - одни из наиболее популярных. В данной статье кратко охарактеризуем клеммники данного типа и приведем примеры их использования в домашней электропроводке.

Для начала ответим на вопрос, а почему клеммы Wago?

Основное преимущество клемм данного типа – это безвинтовой способ подключения проводников. То есть для соединения проводников клеммниками данного типа не требуется наличие дополнительного инструмента. Если использовать винтовое соединение, то есть вероятность пережать провод или наоборот, слабо затянув винт, соединение будет недостаточно надежным. Конструкция зажимов клеммников Wago такова, что контактная часть клеммника прижимается к проводу с таким усилием, при котором обеспечивается хороший контакт, не ухудшающийся со временем. Исходя из вышесказанного, можно сделать вывод о том, что для соединения проводников клеммами Wago не требуется наличие навыков и опыта проведения электромонтажных работ. С этой задачей может справить практически каждый. Кроме того, клеммы Wago достаточно компактны, что позволяет их монтировать практически повсеместно, в том числе и в местах, где место для клемм ограничено. Наглядный пример – соединение проводников в установочной коробке для розетки при подключении нескольких розеток шлейфом. В данном случае клеммник помещается в монтажную коробку под розетку.

Популярные серии клеммников Wago

Рассмотрим несколько наиболее распространенных типов клемм Wago, которые применяются при монтаже домашней электропроводки. Клеммы Wago серии 773 широко применяют для соединения жил проводов и кабелей, изготовленных из меди и алюминия. В зависимости от типа клемм, с их помощью можно соединить от двух до восьми проводников сечением от одного до 2,5 кв. мм.

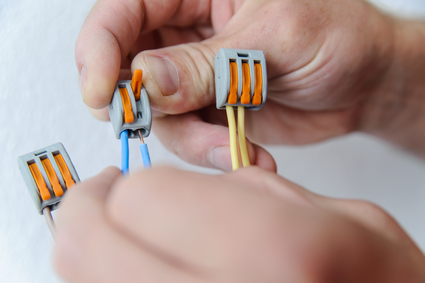

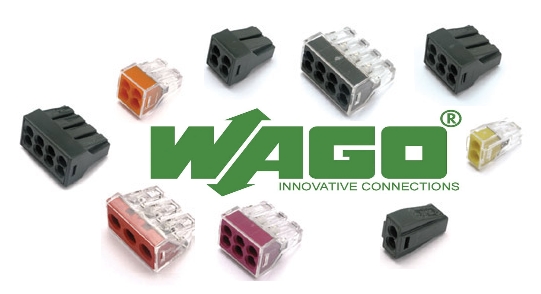

Клеммники Wago серии 773 Существуют также клеммы, при помощи которых можно соединить проводники сечением до четырех кв. мм в количестве до трех штук. Номинальный ток для данного типа клеммников 25 А. Клеммы серии 773 применяют для соединения проводников силовых и осветительных цепей электропроводки в распределительных коробках. Подключать проводники к этому клеммнику достаточно просто. Для этого необходимо просто вставить в отверстие клеммника зачищенный проводник. Правильность подключения проводников к клеммнику можно контролировать благодаря прозрачному корпусу клеммника. Кроме того, клеммники данного типа имеют так называемые тестовые отверстия, предназначенные для проверки правильности подключения цепей и измерения их параметров щупами измерительных приборов. Клеммы Wago серии 222 предназначены для соединения от двух до пяти медных или алюминиевых проводников достаточно широкого диапазона сечений: от 0,08 до 4 мм2. Характерная особенность клеммников данной серии – возможность разборки соединения. То есть при необходимости замены линии проводки, ее легко можно будет отключить от клеммника, а затем подключить новую. Для того чтобы присоединить проводник к клеммнику, достаточно отодвинуть специальный рычажок, вставить проводник и вернуть рычажок в начальное положение.

Клеммы Wago серии 222 Клеммы Wago серии 222 используются для подключения и ответвления проводников линий электропроводки различного назначения. Номинальный ток данных клемм до 32 А, что позволяет их использовать для подключения линий электропроводки, питающих мощные бытовые электроприборы. Сторонникам клеммников Wago серии 773 следует обратить внимание на их модификацию – продукцию серии 2273. По сути клеммы серии 773 и 2273 имеют одинаковый принцип присоединения проводников, одинаковые номинальные параметры, в частности допустимый ток нагрузки. Принципиальное отличие клемм серии 2273 – компактность за счет расположения отверстий для подключения проводников в один ряд.

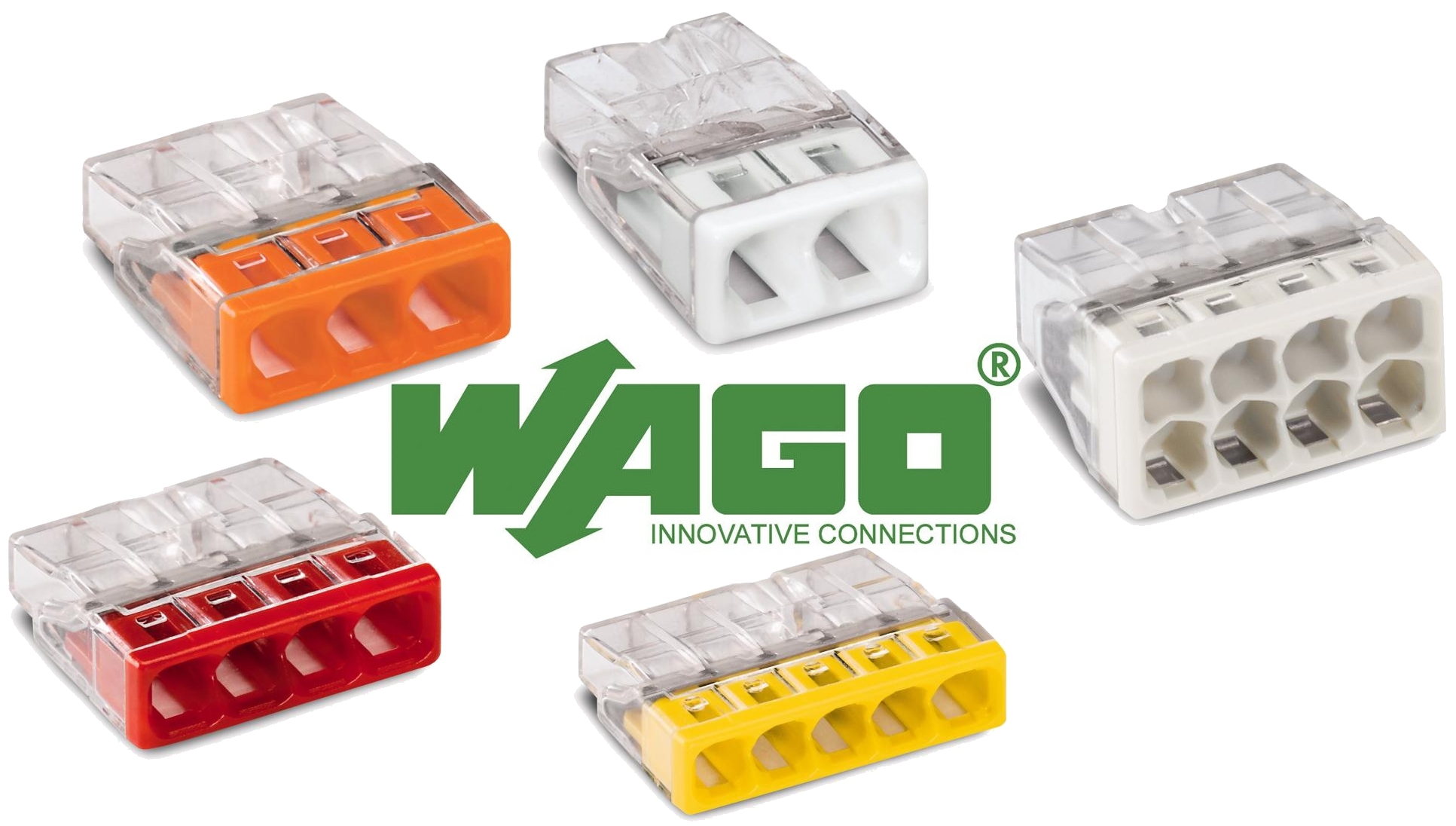

Клеммы Wago серии 2273 Следует отметить, что все вышеприведенные типы клемм Wago могут быть с кварце-вазелиновой пастой, которая предотвращает окисление контактной части присоединяемых проводников. Наличие пасты особенно актуально при необходимости подключения алюминиевых проводников. Применение клеммников Wago со специальной пастой – это отсутствие необходимости дальнейшей ревизии контактных соединений.

Основные достоинства клеммников Wago

В заключении отметим основные достоинства клеммников Wago: - качественное контактное соединение проводников; - продолжительный срок службы; - простота и удобство подключения проводников; - возможность проверки качества и правильности выполненного присоединения; - наличие тестовых гнезд для обеспечения возможности дальнейшей диагностики цепи; - возможность многоразового отсоединения/подсоединения проводников; - универсальность, благодаря которой к одному клеммнику можно подключить несколько проводников разного сечения и материла, из которого они изготовлены; - сравнительно небольшая стоимость; Вышеприведенные достоинства клеммников Wago – это неоспоримые аргументы в пользу выбора данного типа клеммников для монтажа домашней электропроводки.
