При замене проводки в квартире или доме один из главных вопросов — как правильно подключить мощные электроприборы: электроплиту, проточный водонагреватель, мощный обогреватель. Они потребляют большой ток, и при неправильном подключении новая проводка может пострадать уже в первые дни. Разберём по шагам, как подключить мощный прибор надёжно и безопасно.
Содержание:
- Шаг 1. Проверьте выделенную мощность
- Шаг 2. Отдельная линия от щита
- Шаг 3. Рассчитайте ток нагрузки
- Шаг 4. Выберите сечение кабеля
- Шаг 5. Выберите способ подключения
- Шаг 6. Установите защиту в щите
- Качество контактов
Шаг 1. Проверьте выделенную мощность
Сначала узнайте, какая мощность выделена на квартиру или дом, — от этого зависит, сможете ли вы вообще пользоваться мощными приборами.
Пример: на квартиру выделено 8 кВт, а проточный водонагреватель потребляет 7 кВт. Включив его, вы практически не сможете одновременно пользоваться другими приборами: при превышении лимита сработает вводной автомат квартиры — в квартирном или этажном щите — и квартира обесточится.
Если выделенной мощности не хватает, обратитесь в сетевую организацию с заявкой на её увеличение (технологическое присоединение).
Шаг 2. Отдельная линия от щита
Розетки для приборов небольшой мощности можно подключать от одной линии — через распределительную коробку или шлейфом, от розетки к розетке. А вот для каждого мощного прибора нужна отдельная линия непосредственно от квартирного щита со своим автоматом.
Шаг 3. Рассчитайте ток нагрузки
Кабель выбирают по нагрузке прибора. Для этого нужна его номинальная мощность — она указана на табличке на корпусе или в инструкции.
Ток нагрузки равен мощности, делённой на напряжение сети:
I = P / U
Пример: мощность электроплиты — 5200 Вт, напряжение сети — 230 В. Ток: 5200 / 230 ≈ 22,6 А.
Шаг 4. Выберите сечение кабеля
Сечение кабеля выбирают по току нагрузки по таблицам допустимых токов ПУЭ. Учитывают материал жил (медь или алюминий), число жил и способ прокладки.
Для домашней проводки чаще всего используют медный кабель ВВГнг-LS. Ориентировочный выбор для однофазной сети:
| Мощность прибора | Ток нагрузки | Кабель (медь) | Автомат |
|---|---|---|---|
| до 3,5 кВт | до 16 А | 3×2,5 мм² | 16 А |
| до 5,5 кВт | до 25 А | 3×4 мм² | 25 А |
| до 7 кВт | до 32 А | 3×6 мм² | 32 А |
Для электроплиты мощностью 5,2 кВт из примера подойдёт кабель ВВГнг-LS 3×4 мм² с автоматом на 25 А. Если кабель длинный или проложен в пучке с другими, сечение увеличивают.
Гибкий провод ПВС 3×4 мм² подходит для шнура питания самого прибора, но не для стационарной линии в стене.
Шаг 5. Выберите способ подключения

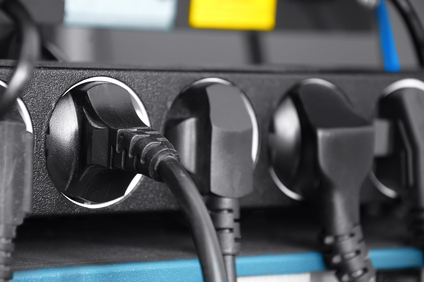

Обычная бытовая розетка рассчитана на ток не более 16 А, поэтому для плиты на 22,6 А она не подходит. Варианты подключения:
- Силовая розетка и вилка на номинальный ток 25 или 32 А.
- Через клеммник. Устанавливают монтажную коробку с клеммником, к которому подключают и линию проводки, и кабель прибора. Номинальный ток клеммника должен быть не меньше номинала автомата линии.
- Через отдельный автомат в небольшом пластиковом боксе рядом с прибором.
Шаг 6. Установите защиту в щите

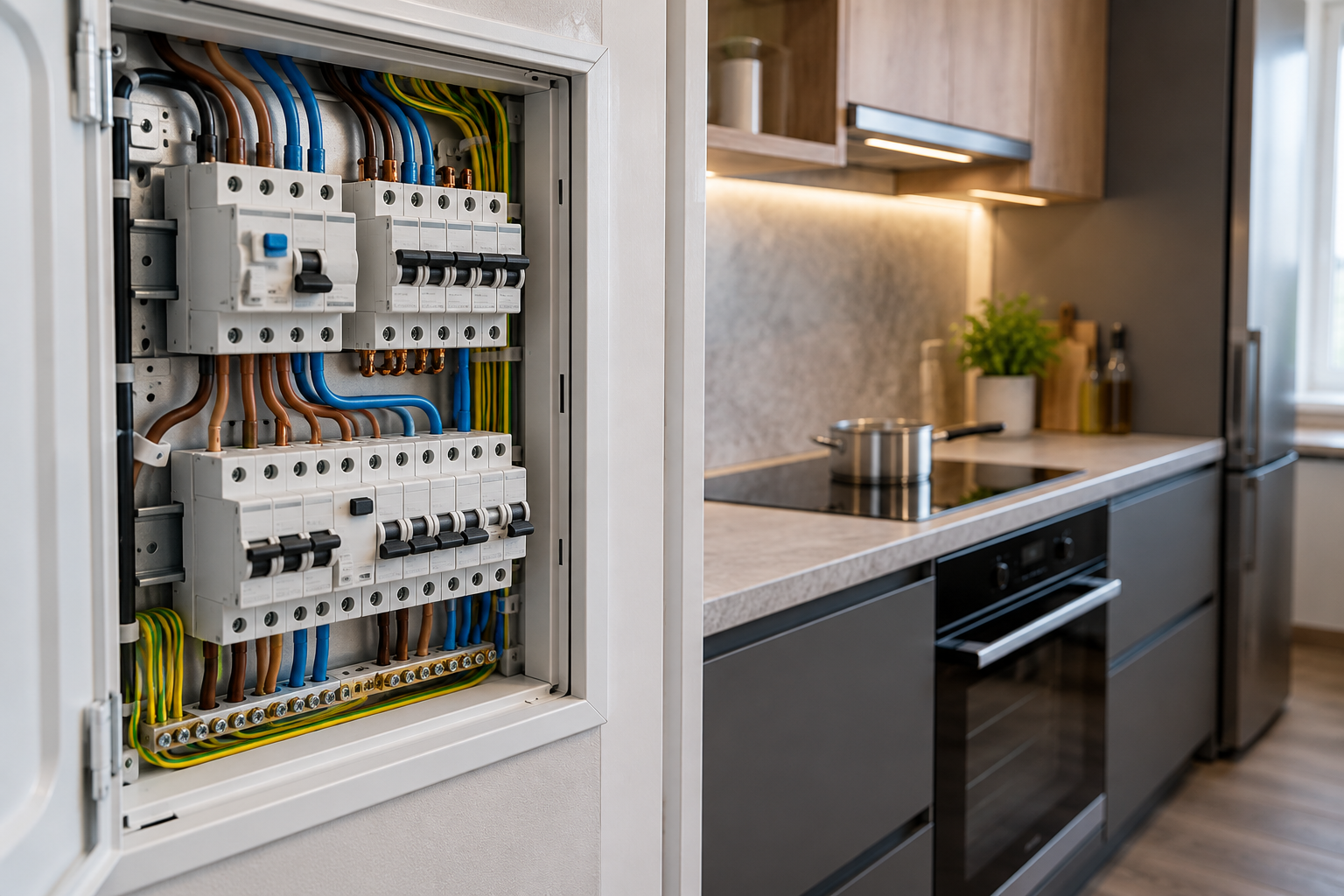

В квартирном щите на каждую линию ставят защитные аппараты, в том числе на линии мощных приборов:
- автоматический выключатель — номиналом по сечению кабеля и току нагрузки;
- УЗО с током утечки 30 мА — обязательно для водонагревателей и других приборов, связанных с водой. Вместо пары «автомат + УЗО» можно поставить дифавтомат.
Номинальный ток УЗО должен быть не меньше номинала автомата линии.
Качество контактов
При подключении мощных приборов особое внимание уделяйте контактным соединениям — это самые уязвимые места. Плохой контакт под большим током греется и может разрушить клеммник, автомат, розетку или вилку. Поэтому:
- затягивайте винтовые зажимы с моментом, указанным производителем;
- гибкие жилы оконцовывайте наконечниками;
- через некоторое время после включения проверьте, не греются ли соединения.
