Особенности выбора автоматического выключателя

При составлении схемы электропроводки квартиры или дома, одним из наиболее важных этапов является выбор автоматического выключателя. От правильности выбора автоматического выключателя зависит степень защиты конструктивных элементов электропроводки и соответственно срок их службы. В данном материале рассмотрим особенности выбора автоматического выключателя. Наиболее важный электрический параметр, по которому выбирается автоматический выключатель – это номинальный ток. Автоматические выключатели классифицируются по току срабатывания теплового расцепителя. Существует ряд номинальных токов данных защитных аппаратов. Приведем значения номинального тока автоматических выключателей, которые наиболее часто используются для защиты квартирной электропроводки: 6, 10, 16, 25, 32, 40, 50, 63 А. Что показывает это значение? Номинальный ток автоматического выключателя – это такое значение тока, при котором электрический аппарат может работать продолжительное время. При этом срабатывания теплового расцепителя автомата не происходит. Автоматический выключатель осуществляет защиту конструктивных элементов электропроводки от повреждения. Следовательно, его выбор должен производиться с учетом всех элементов, питание которых осуществляется от данного аппарата.

Пример выбора автоматического выключателя

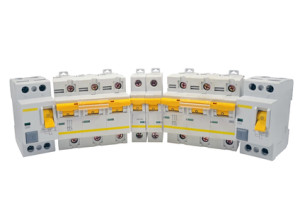

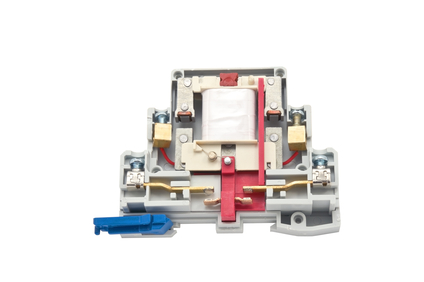

Приведем пример выбора автоматического выключателя. Линия электропроводки выполнена кабелем ВВГ-3х2,5. Номинальный ток для данного кабеля около 25 А (в зависимости от условий прокладки). Штепсельная розетка, питающаяся от данной линии электропроводки, рассчитана на номинальный ток 16 А. Выбранный автоматический выключатель должен осуществлять защиту всех конструктивных элементов данной линии проводки, в частности кабель и штепсельную розетку. В данном случае выбираем автомат с номинальным током 16 А. Но в этом случае есть исключение. Если схема электропроводки предусматривает питание нескольких розеток от одной распределительной коробки, то выбор автоматического выключателя производится иначе. Например, кабель, который идет от главного распределительного щитка квартиры к распаечной коробке комнаты имеет сечение 4 мм2. Линии электропроводки, питающие розетки данной комнаты, имеют сечение 2,5 мм2. Розетки, как и в предыдущем случае, рассчитаны на номинальный ток значением в 16 А. Автоматический выключатель на какой номинальный ток наиболее целесообразно выбрать? Автоматический выключатель в разрезе Если выбрать автоматический выключатель на 16 А, то все конструктивные элементы электропроводки, а именно кабель от главного щитка, от распределительной коробки до розеток, а также розетки, будут защищены от повреждения в результате перегрузки. Но при необходимости одновременного включения в обе розетки бытовых приборов общей нагрузкой более 16 А, автоматический выключатель отключится. Выходом в данной ситуации является выбор автоматического выключателя большего номинала, например, на 25 А. При этом в обе розетки могут быть включены электроприборы, суммарной нагрузкой в 25 А. Автоматический выключатель в данном случае осуществляет защиту от перегрузки только линии электропроводки. Поэтому в таком случае необходимо контролировать нагрузку, включаемую в каждую из розеток. В противном случае возможно повреждение одной из розеток. Следует отметить, что при возникновении короткого замыкания автоматический выключатель отключится в любом случае, как при выборе аппарата на 16 А, так и на 25 А. Номинальное напряжение, род тока, частота сети – это номинальные параметры сети, которые также следует учитывать при выборе автоматического выключателя. Номинальные параметры бытовой сети следующие: напряжение – 220 В для однофазной сети, 380 В – для трехфазной сети, род тока – переменный, частотой 50 Гц. Существует также такой критерий выбора автоматического выключателя, как класс аппарата. Класс данного электрического аппарата показывает кратность тока срабатывания электромагнитного расцепителя. Данный критерий следует учитывать в том случае, если вы планируете включать в сеть электроприбор, который имеет большой пусковой ток. Если же таких электроприборов нет, то класс автоматического выключателя не имеет принципиального значения, так как при коротком замыкании он отключится в любом случае.
