Почему отключается автоматический выключатель?

Отключение автоматического выключателя в электрическом распределительном щитке квартиры довольно распространенная ситуация. Как в данном случае решается данная проблема? Отключившийся аппарат включают, не выяснив причины его отключения. Вопросов в данном случае не возникает до того момента, когда отключение автоматического выключателя происходит достаточно часто или отключившийся аппарат повторно отключается при попытке его включения. В данной статье рассмотрим причины отключения автоматического выключателя и способы решения этой проблемы.

Принцип работы автоматического выключателя

Принцип работы автоматического выключателя основан на отключении аппарата при протекании через него некоторого значения тока, а именно тока перегрузки или тока короткого замыкания. Функции автоматического отключения выключателя осуществляют специальные механизмы – расцепители: электромагнитный и тепловой. Электромагнитный расцепитель отключает выключатель при коротком замыкании, при этом отключение выключателя происходит с наименьшей выдержкой времени (доли секунды). Тепловой расцепитель отключает аппарат при протекания через него тока перегруза. Время срабатывания теплового расцепителя зависит от типа автоматического выключателя, в частности номинального тока, на который он рассчитан, а также от величины тока перегрузки. Например, автоматический выключатель с номинальным током в 16 А при протекании через него тока величиной 32 А отключается в течении 5-10 мин.

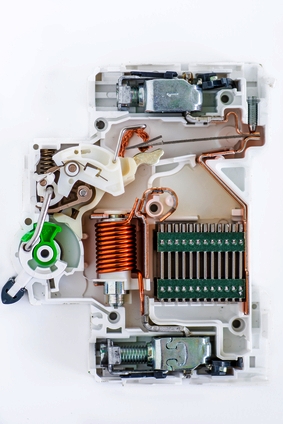

Автоматический выключатель в разрезе

Автоматический выключатель в разрезе Исходя из вышесказанного, можно сделать вывод, что автоматический выключатель отключается при включении в сеть бытовых электроприборов, номинальная мощность которых превышает номинальную для данного аппарата (перегрузка) или при повреждении конструктивных элементов электропроводки (короткое замыкание). Первое, что следует сделать при отключении автоматического выключателя – это выяснить причину его отключения. Для начала следует отключить от сети все бытовые электроприборы и включить отключенный автоматический выключатель. Его повторное отключение свидетельствует о том, что имеет место наличие короткого замыкания в электропроводке, то есть повреждение конструктивных элементов электропроводки. Если повторного отключения аппарата не было, то причиной его изначального отключения послужила перегрузка. Следует также отметить тот факт, что отключившийся от перегрузки автоматический выключатель может повторно отключиться при попытке его включения. Это связано с тем, что биметаллическая пластина (элемент теплового расцепителя) возвращается в исходное положение через некоторый промежуток времени. Поэтому повторное включение отключившегося автоматического выключателя следует производить через несколько минут. Итак, после того, как определена причина отключения автоматического выключателя, необходимо перейти к мероприятиям по ее устранению. Для начала рассмотрим решение проблемы перегрузки.

Перегрузка электропроводки

Перегрузка электропроводки Факт отключения автоматического выключателя от перегрузки – это несоответствие электропроводки квартиры фактической нагрузке бытовых электроприборов. Бытует ошибочное мнение о том, что замена автоматического выключателя на аппарат с большим номинальным током решит проблему. Фактически автоматический выключатель перестанет отключаться, но в данном случае высока вероятность того, что повредится линия электропроводки, запитанная от данного автоматического выключателя. Правильным решением данной проблемы является замена электропроводки квартиры с учетом фактической нагрузки бытовых электроприборов. В другом случае, то есть при повреждении электропроводки, есть два варианта решения данной проблемы. Первый вариант – устранение возникшей неисправности. Если авария локализована, и вы знаете предположительное место повреждения, то ремонт электропроводки сводится к замене поврежденного участка. Но в данном случае следует учитывать общее состояние электропроводки. Если она находится в неудовлетворительном состоянии, то частичный ремонт электропроводки не избавит от проблем в будущем. Как поступить в данном случае? Целесообразно будет привлечь специалистов для диагностики состояния электропроводки, в частности замера сопротивления изоляции проводов (кабелей), как основного конструктивного элемента электропроводки. По результатам произведенных измерений можно делать вывод о целесообразности проведения полной замены проводки. Кроме вышесказанного следует отметить, что причиной отключения автоматического выключателя может быть его неисправность. Как правило, повреждение автоматического выключателя можно определить визуально. Наиболее характерные признаки повреждения аппарата является оплавление корпуса, запах гари, потрескивание внутри электрического аппарата. Если при осмотре были обнаружены вышеприведенные замечания, то следует произвести замену поврежденного автоматического выключателя.
