Устройство защитного отключения - это электрический аппарат, предназначенный для защиты человека от поражения электрическим током, а также от возникновения пожара по причине возникновения утечки тока из-за нарушения изоляции элементов электрической цепи, в частности электропроводки и бытовых электроприборов, которые включены в сеть.
Следовательно, использование устройства защитного отключения в схеме электропроводки квартиры или дома особенно актуально. Для того чтобы осуществить правильный выбор устройства защитного отключения, необходимо знать его принцип действия.
Принцип действия УЗО основан на измерении значения дифференциального тока. Данную функцию в аппарате выполняет дифференциальный трансформатор тока. При включении в сеть бытового электроприбора по цепи идет ток нагрузки. УЗО осуществляет замер токов, которые идут по нулевому и фазному (фазных) проводниках. В нормальном режиме данные токи равны по значению, но противоположны по направлению. Простыми словами - соблюдается баланс, так как сумма токов равна нулю.
При повреждении изоляции и возникновении тока утечки, баланс токов нарушается – исходящий и входящий ток не равны. В дифференциальном трансформаторе тока устройства защитного отключения возникает ток небаланса – дифференциальный ток. При достижении установленного значения дифференциального тока УЗО размыкает электрическую цепь.

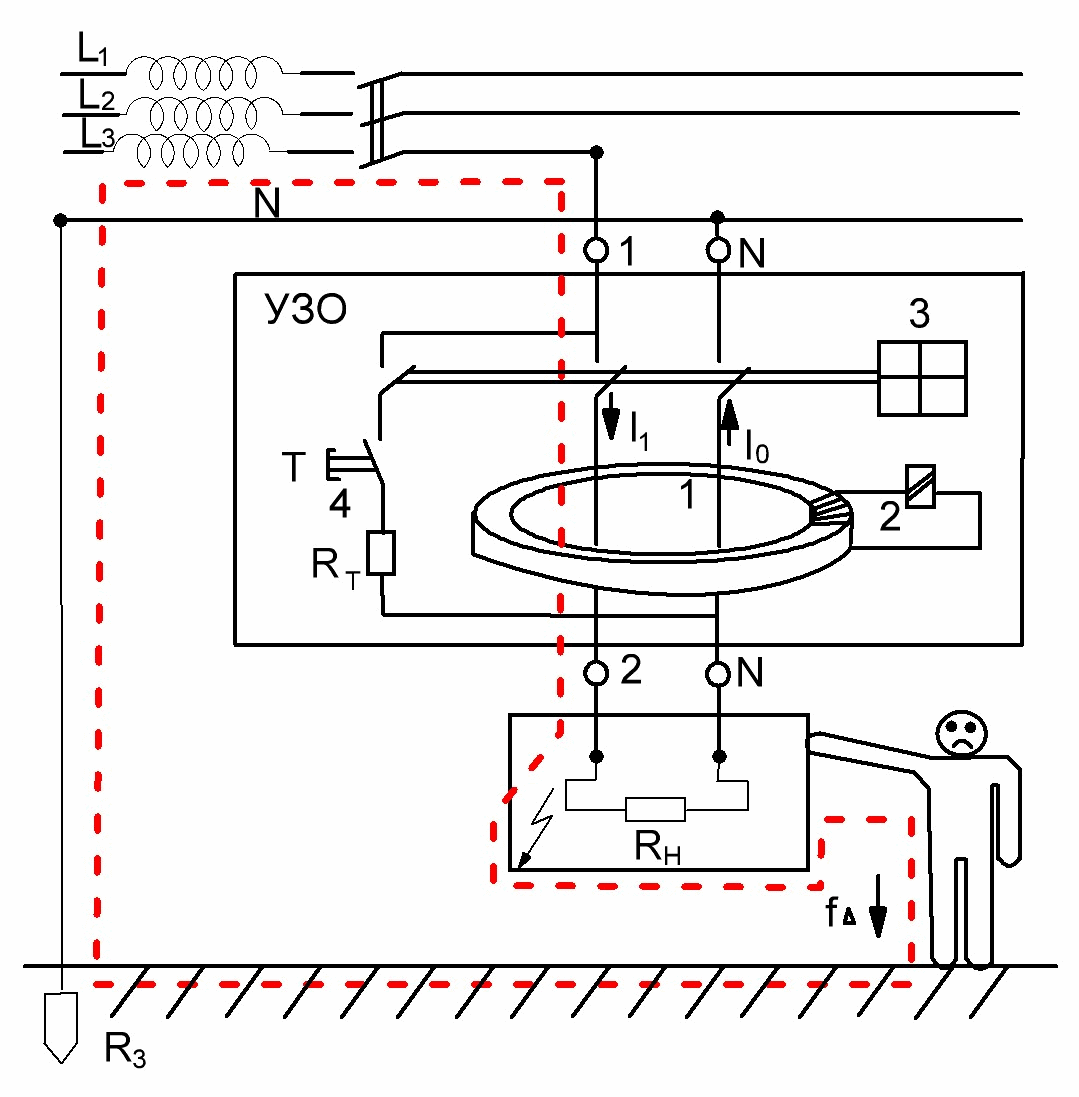

Принцип действия УЗО (Устройства Защитного Отключения)

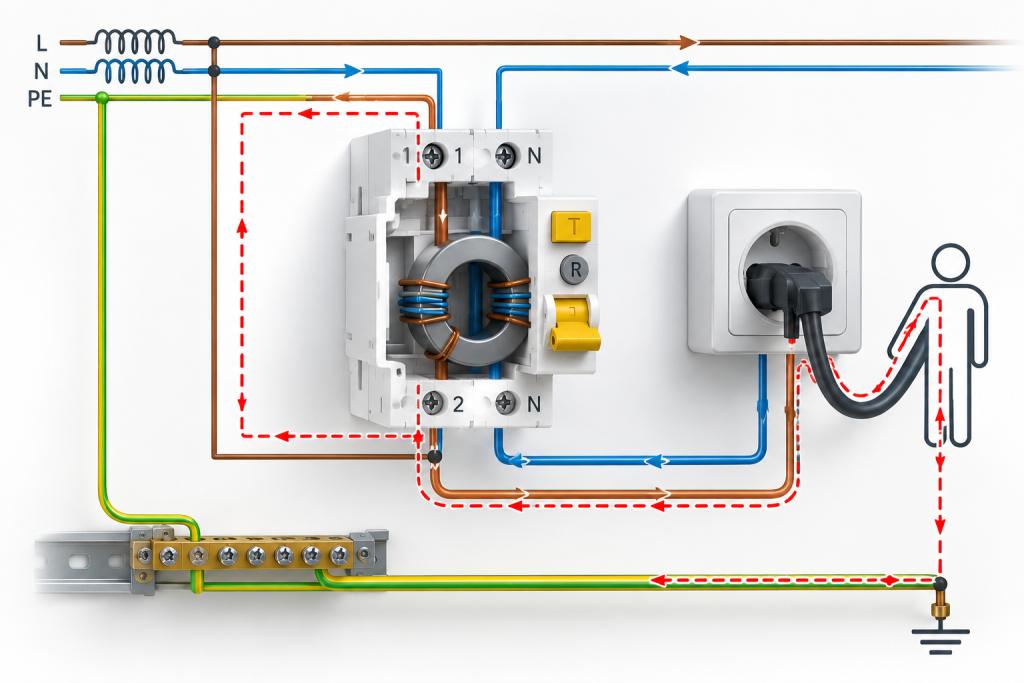

Принцип действия УЗО
Значение дифференциального тока устройства защитного отключения выбирается в соответствии с назначением данного аппарата. Для защиты человека от поражения электрическим током выбирается, как правило, УЗО с дифференциальным током срабатывания не более 10 мА. Это обусловлено тем, что ток большего значения оказывает негативное воздействие на организм человека. К примеру, ток величиной 15 мА вызывает у человека ярко выраженные судороги мышц, сопровождающие сильной болью, а ток в 25 мА приводит к тому, что человек начинает задыхаться. Дальнейшее увеличение тока приводит к необратимым изменениям в организме человека, а ток величиной около 100 мА является смертельным.
Если УЗО планируется использовать исключительно для защиты электрического оборудования, то значение дифференциального тока, при котором устройство будет размыкать цепь, может быть большего значения, например, 30 мА.
В некоторых случаях, например, для защиты больших участков сети, используются аппараты с уставкой дифференциального тока 100 мА. Это обусловлено тем, что использование аппарата с меньшим значением тока уставки приведет к ложным срабатываниям. Следует учесть, что в данном случае цепь будет защищена только от возникновения пожара. Человек при этом не будет в полной мере защищен от поражения электрическим током, так как УЗО не отключится при токе утечки менее 100 мА, а такой ток, как и упоминалось выше, может привести к возникновению необратимых последствий в организме человека, вплоть до летального исхода.

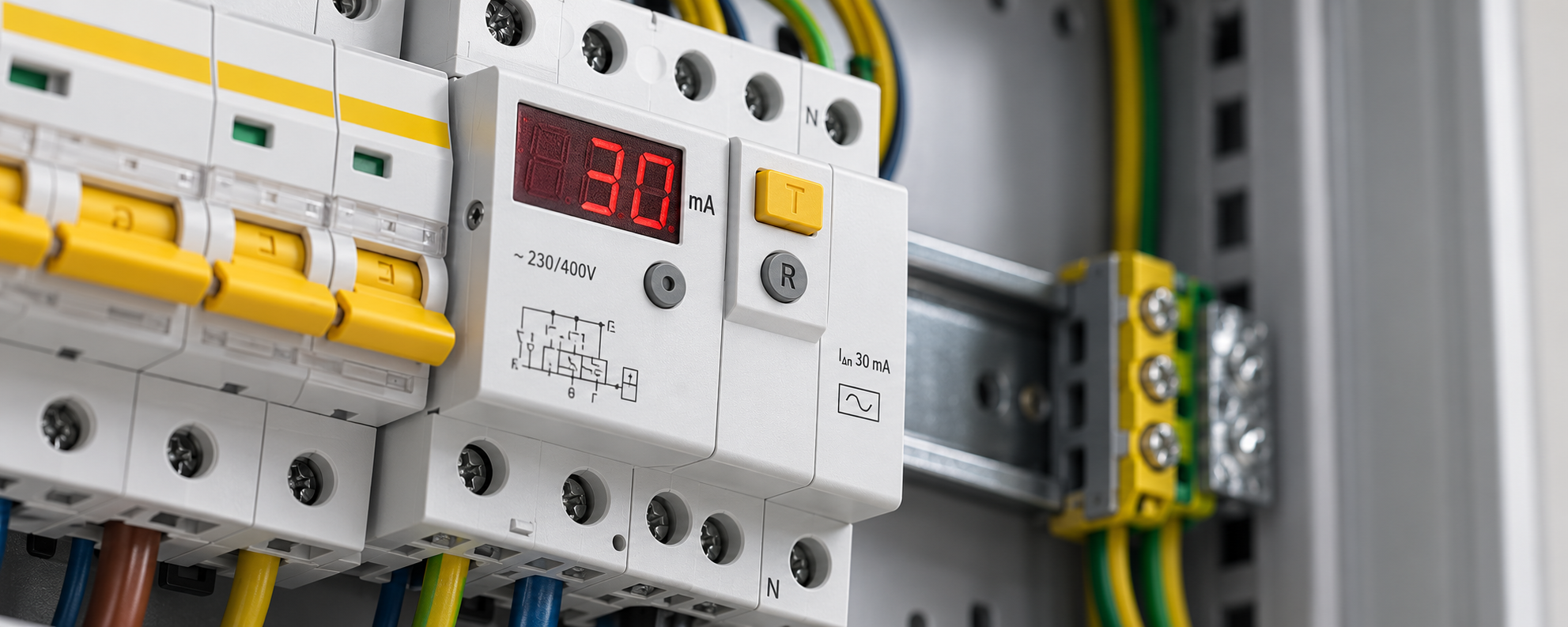

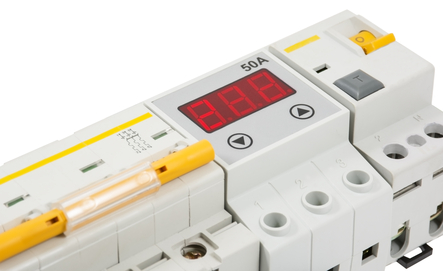

На лицевой части корпуса устройства защитного отключения есть рычаг управления, предназначенный для включения и отключения устройства в ручном режиме. Кроме того, на корпусе есть кнопка «TEST», предназначенная для осуществления проверки работоспособности данного защитного аппарата. При нажатии на эту кнопку создается искусственный дифференциальный ток и УЗО должно отключиться и разомкнуть электрическую цепь. Если при нажатии на кнопку цепь не размыкается, то это свидетельствует о неисправности данного защитного аппарата. В данном случае вышедшее из строя устройство защитного отключения необходимо заменить. Рекомендуется периодически производить проверку работоспособности всех устройств защитного отключения, установленных в
электрическом распределительном щитке.
При проектировке схемы электропроводки квартиры (дома) следует учитывать тот факт, что устройство защитного отключения не защищает цепь от сверхтоков. Поэтому, помимо данных защитных аппаратов, следует использовать
автоматические выключатели, осуществляющие защиту конструктивных элементов электропроводки от повреждения в результате перегрузки или короткого замыкания.
Возможно также использование комплексных защитных аппаратов –
дифавтоматов, которые выполняют функции обоих аппаратов – автоматического выключателя и устройства защитного отключения. Это особенно актуально при необходимости использования большого количества защитных аппаратов. Использование дифавтоматов значительно сокращает количество используемых модульных мест в распределительном квартирном щитке.
