Один из распространённых способов прокладки кабеля — в трубах. Трубы бывают гофрированные, гладкостенные и металлические (металлорукав), из ПВХ, ПНД, ПВД или стали. Разберём особенности каждого типа и подскажем, где какой лучше применять.
Содержание:
- Сравнение труб для прокладки кабеля
- Гофрированные трубы
- Гофрошланг ПВХ
- Гофрошланг ПНД и ПВД
- Гладкостенные трубы
- Металлорукав
Сравнение труб для прокладки кабеля
| Тип трубы | Где применяют | Особенности |
|---|---|---|
| Гофра ПВХ | Внутри помещений | Не распространяет горение; хрупкая на морозе |
| Гофра ПНД | Улица, фасады, земля, бетон | Влагостойкая, морозостойкая; горючая |
| Гладкостенная ПВХ / ПНД | Открытая и скрытая проводка, стяжка пола, земля | Высокая прочность; для поворотов нужна фурнитура |
| Металлорукав | Горючие основания, пожароопасные помещения, подвижные соединения | Гибкий, прочный, экранирует помехи; требует заземления |
| Стальная труба | Агрессивная среда, особые требования к защите | Максимальная прочность; трудоёмкий монтаж, коррозия |
Гофрированные трубы
Стальные трубы для прокладки кабеля сегодня применяют всё реже — в основном там, где другой способ не подходит, например в агрессивной среде. В остальных случаях выбирают гофрированные трубы: это практично и экономично.
Преимущества гофры
- Гибкость — труба легко изгибается в нужном направлении без потери свойств, поэтому для поворотов и переходов не нужна специальная фурнитура.
- Защита кабеля от механических повреждений и влаги.
- Не подвержена коррозии и, в отличие от металлических труб, не требует защитного заземления.
- Протяжка (зонд) внутри — кабель затягивается в трубу быстро и просто.
- Широкий выбор диаметров — от 16 до 63 мм, для одного или нескольких кабелей.
- Аксессуары для монтажа — соединительные муфты, ответвительные коробки, тройники, крепёжные скобы и клипсы.
Где применяют
- в щитах и сборках распределительных устройств;
- для наружной и внутренней прокладки между элементами оборудования;
- как дополнительная защита в пустотах — под гипсокартоном, в пустотах плит перекрытия;
- для силовых и контрольных кабелей, а также сетевых кабелей (витой пары).
По материалу гофрированные трубы бывают трёх основных типов: ПВХ, ПНД и металлорукав.
Гофрошланг ПВХ

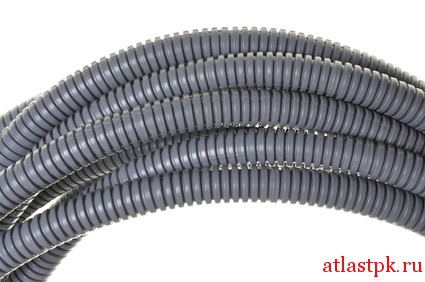

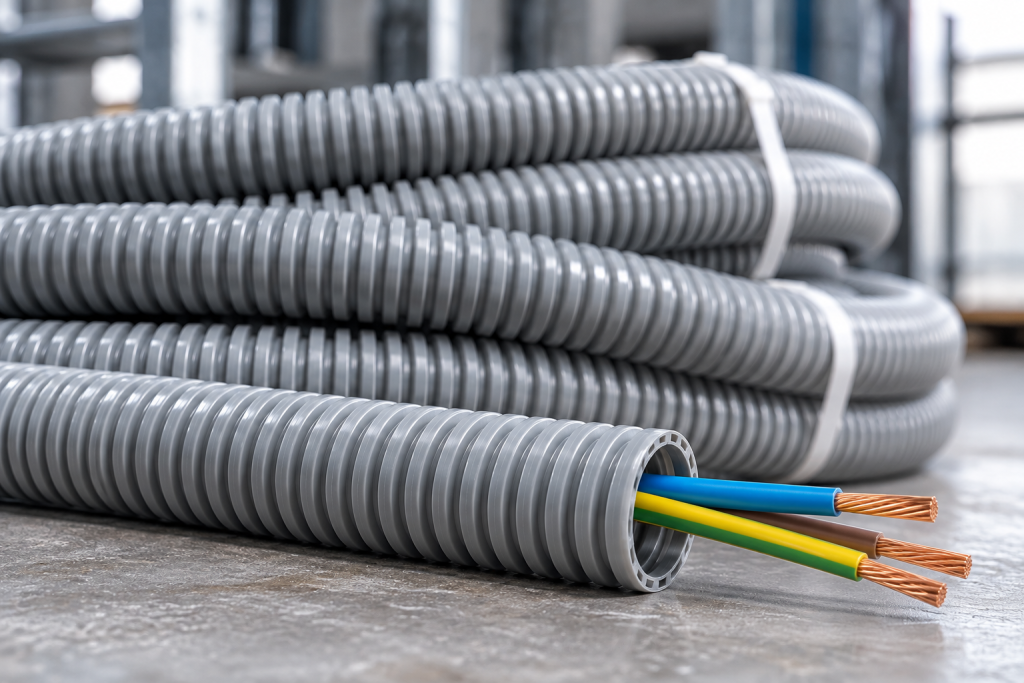

Гофра ПВХ изготавливается из поливинилхлорида, не распространяющего горение, и обычно имеет серый цвет. Материал самозатухающий, поэтому трубы пожаробезопасны. Применяют их в основном внутри помещений: на морозе ПВХ становится хрупким и может треснуть.
- Лёгкая серия — для прокладки в стенах и по стенам из бетона, кирпича и дерева, в нишах и перекрытиях, внутри гипсокартонных стен и за подвесными потолками.
- Тяжёлая серия — для заливки в бетон и мест с повышенной механической нагрузкой.
Гофрошланг ПНД и ПВД

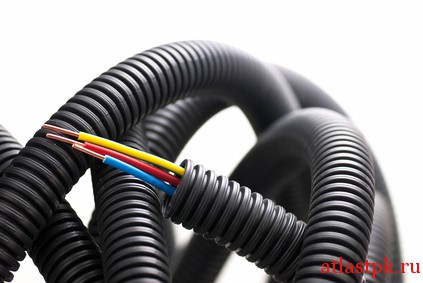

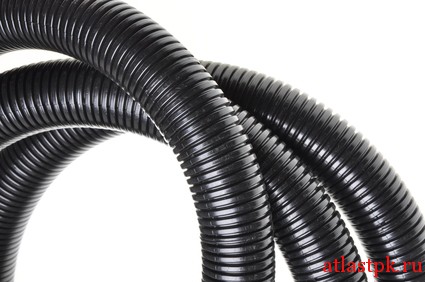

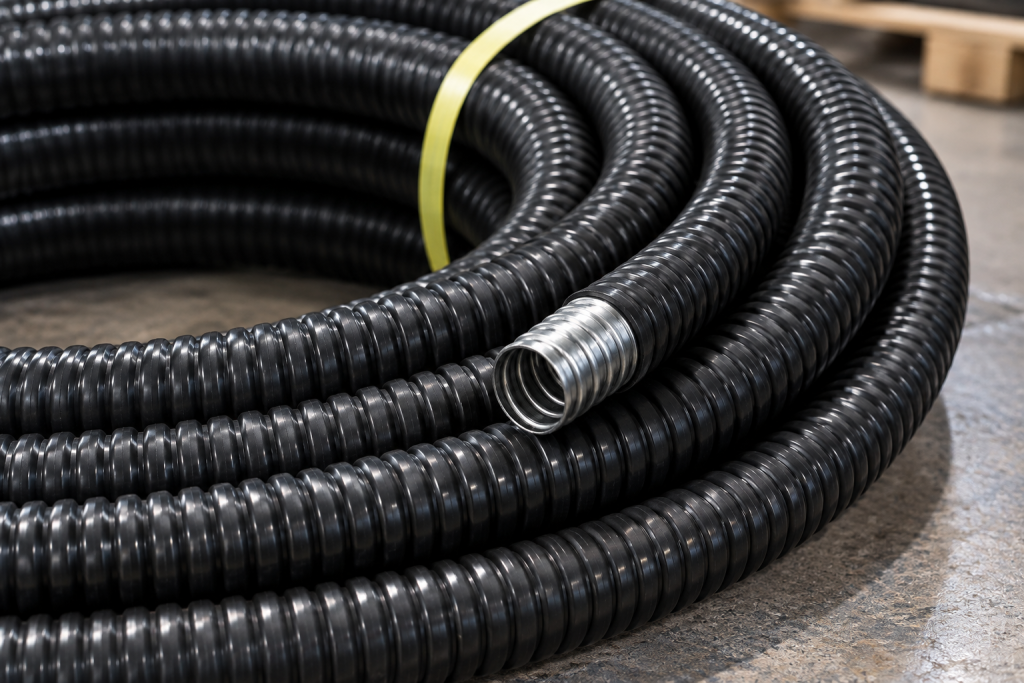

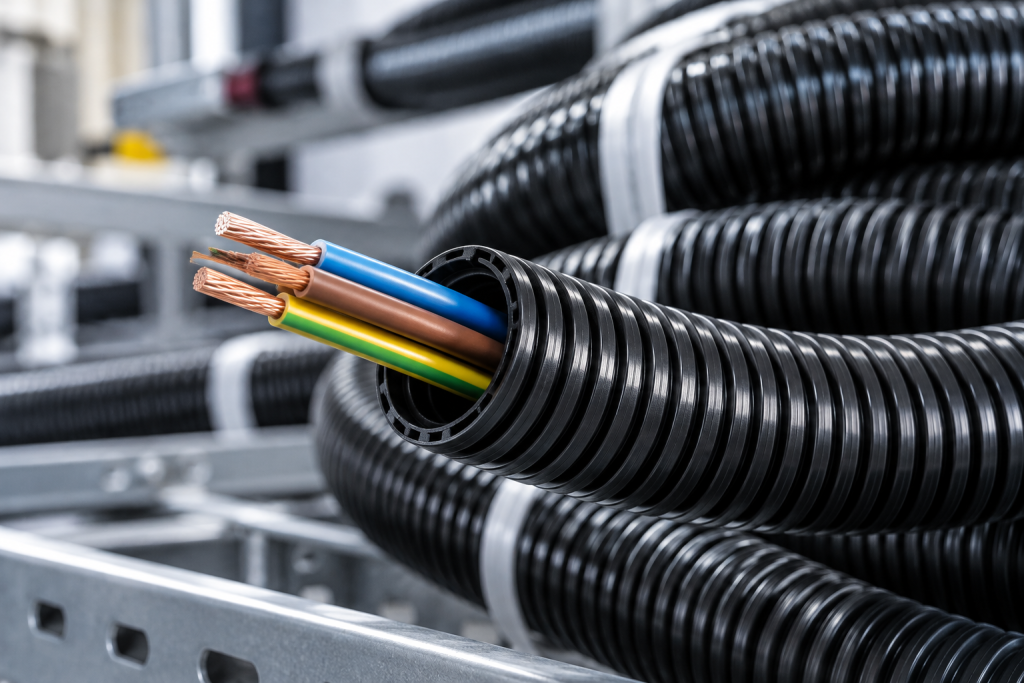

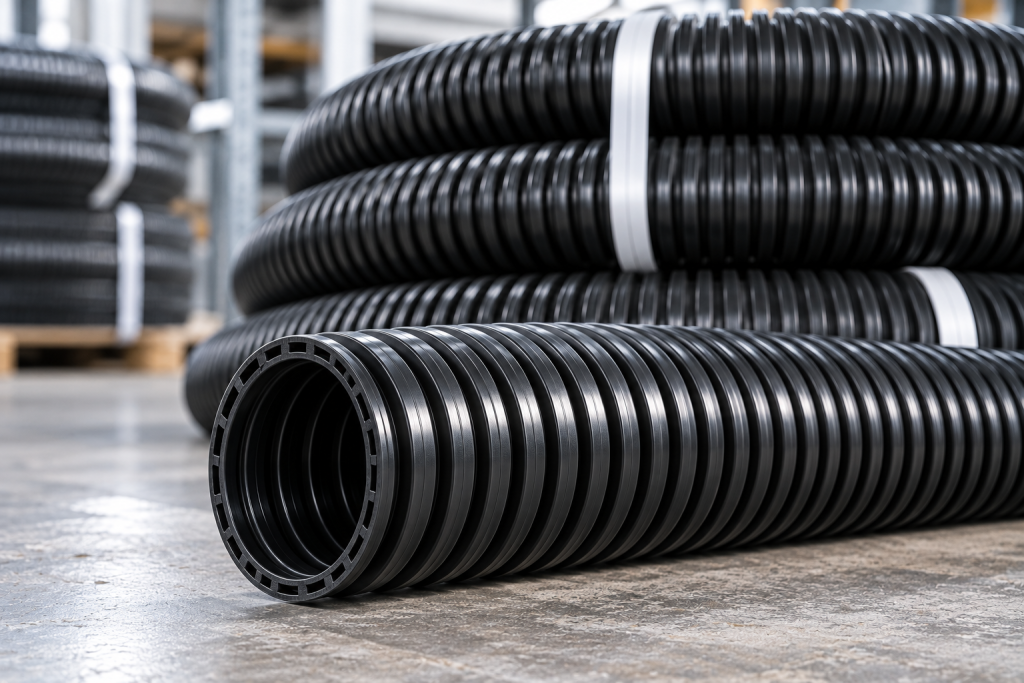

Гофра ПНД (полиэтилен низкого давления) обычно чёрного цвета. Она горючая, но устойчива к влаге и низким температурам. Применяют её в основном снаружи: на фасадах зданий и уличных конструкциях, при прокладке в земле и бетоне. Как и ПВХ, бывает лёгкой и тяжёлой серии в зависимости от толщины стенки.
ПВД (полиэтилен высокого давления) — экологически чистый материал. Трубы из него применяют для прокладки кабеля по несгораемым основаниям, в помещениях с высокими требованиями к экологичности, а также для безнапорной канализации.
Гладкостенные трубы
Для прокладки кабеля используют и гладкостенные трубы из ПВХ или полиэтилена. В отличие от гофры, они не гнутся, поэтому для поворотов, переходов и изгибов трассы нужны специальная фурнитура и инструмент. Зато их механическая прочность выше, что расширяет область применения:
- открытая и скрытая электропроводка;
- прокладка в стяжке пола;
- прокладка в земле.
Трубы ПВХ выпускают отрезками по 3 м в пачках, трубы ПНД — в бухтах по 25, 50, 100 или 200 м в зависимости от диаметра.
Металлорукав

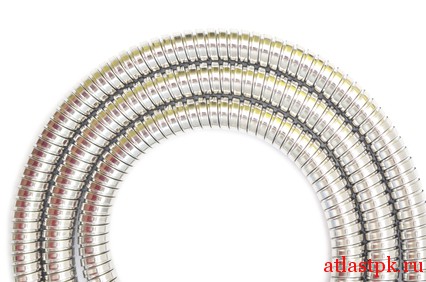

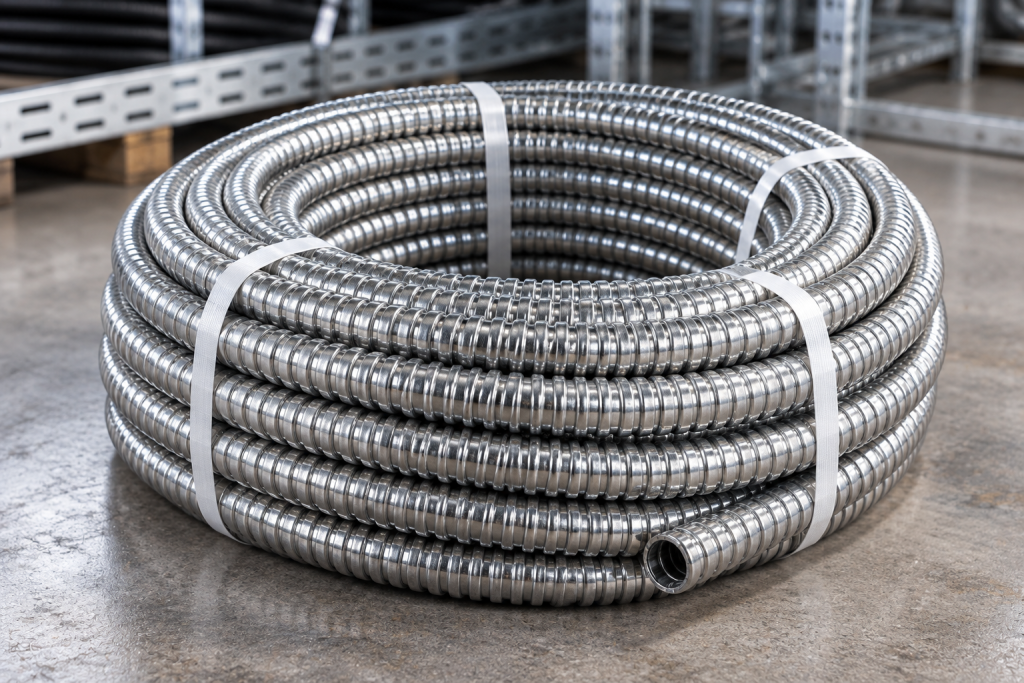

Металлорукав — гибкий металлический трубопровод из оцинкованной или лужёной стали. Он сочетает достоинства гофрированной и стальной трубы:
- гибкость — удобен в монтаже;
- надёжная защита кабеля от механических повреждений и агрессивной среды;
- экранирование — защищает линию от электромагнитных помех;
- пожарная безопасность — при коротком замыкании препятствует возгоранию, поэтому его применяют при прокладке по горючим основаниям и в пожароопасных помещениях.
Важно: металлорукав с проложенными в нём проводами и кабелями обязательно заземляют.

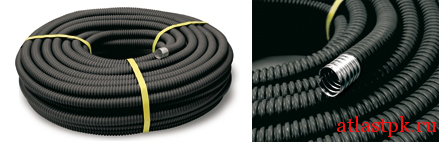

Металлорукав в ПВХ-изоляции
Выпускается также металлорукав в ПВХ-оболочке: она дополнительно защищает металл от коррозии и влаги.
