При монтаже или ремонте электропроводки часто нужно подключить новую линию к существующей — сделать ответвление. Разберём основные способы соединения и ответвления проводов, их достоинства и недостатки.
Содержание:
- Сравнение способов ответвления
- Скрутка и СИЗ
- Пайка
- Сварка
- Ответвительные сжимы («орешки»)
- Прокалывающие зажимы
- Клеммы WAGO и болтовые клеммники
Сравнение способов ответвления
| Способ | Разрыв магистрали | Медь + алюминий | Особенности |
|---|---|---|---|
| Скрутка + СИЗ | Нужен | Нельзя | Просто и дёшево; надёжность ниже других способов |
| Пайка | Не нужен | Нельзя (только медь) | Высокая надёжность контакта |
| Сварка | Нужен | Нельзя | Монолитное соединение; нужен сварочный аппарат |
| «Орешки» | Не нужен | Можно | Сечения от 1,5 до 150 мм²; разборное соединение |
| Прокалывающие зажимы | Не нужен | Зависит от модели | Без снятия изоляции; герметичны; одноразовые |
| Клеммы WAGO | Нужен | Зависит от модели | Быстрый монтаж без инструмента, компактность |
| Болтовые клеммники | Не нужен | Зависит от модели | Надёжно; есть исполнения для влажных и грязных помещений |

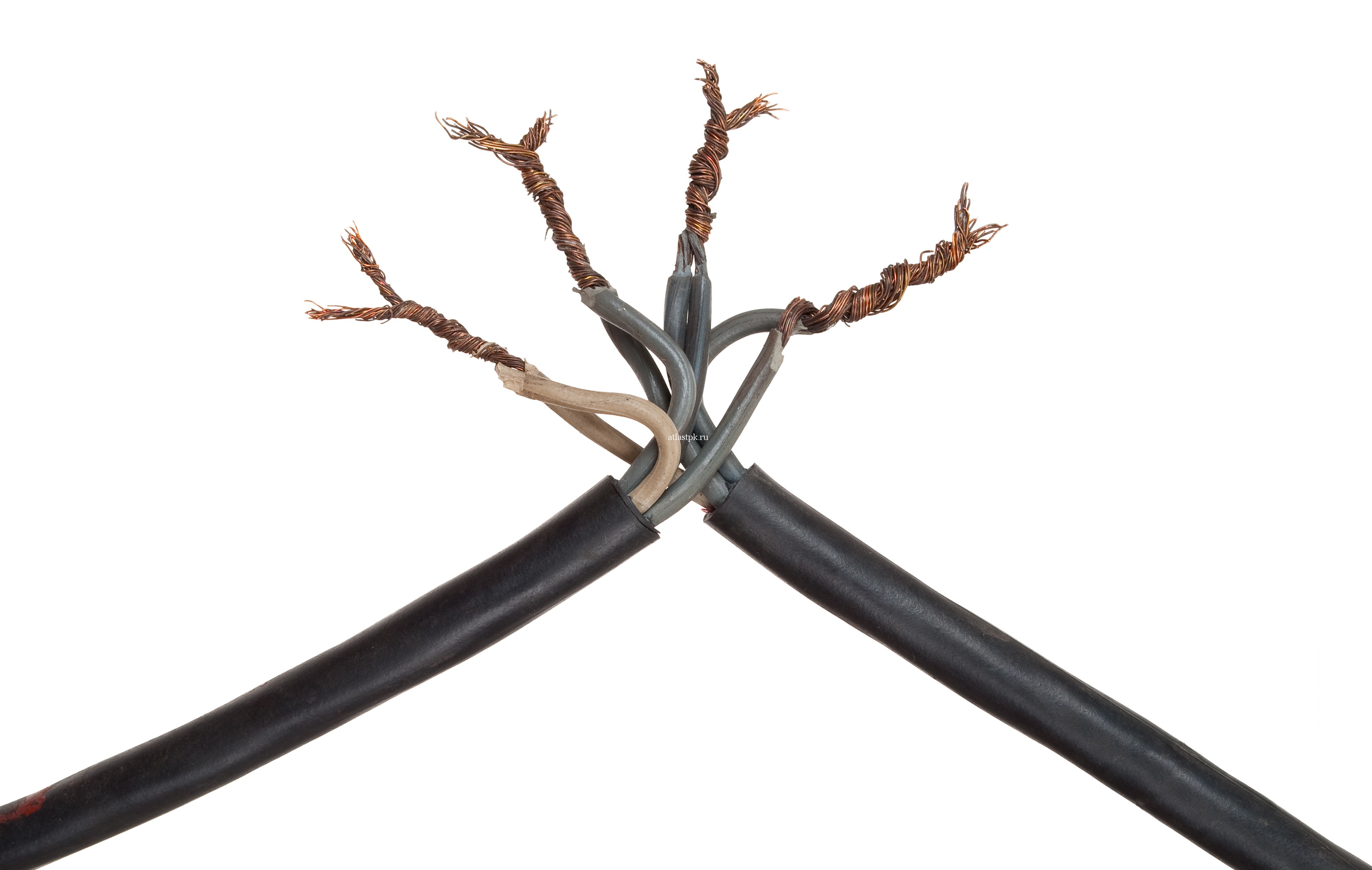

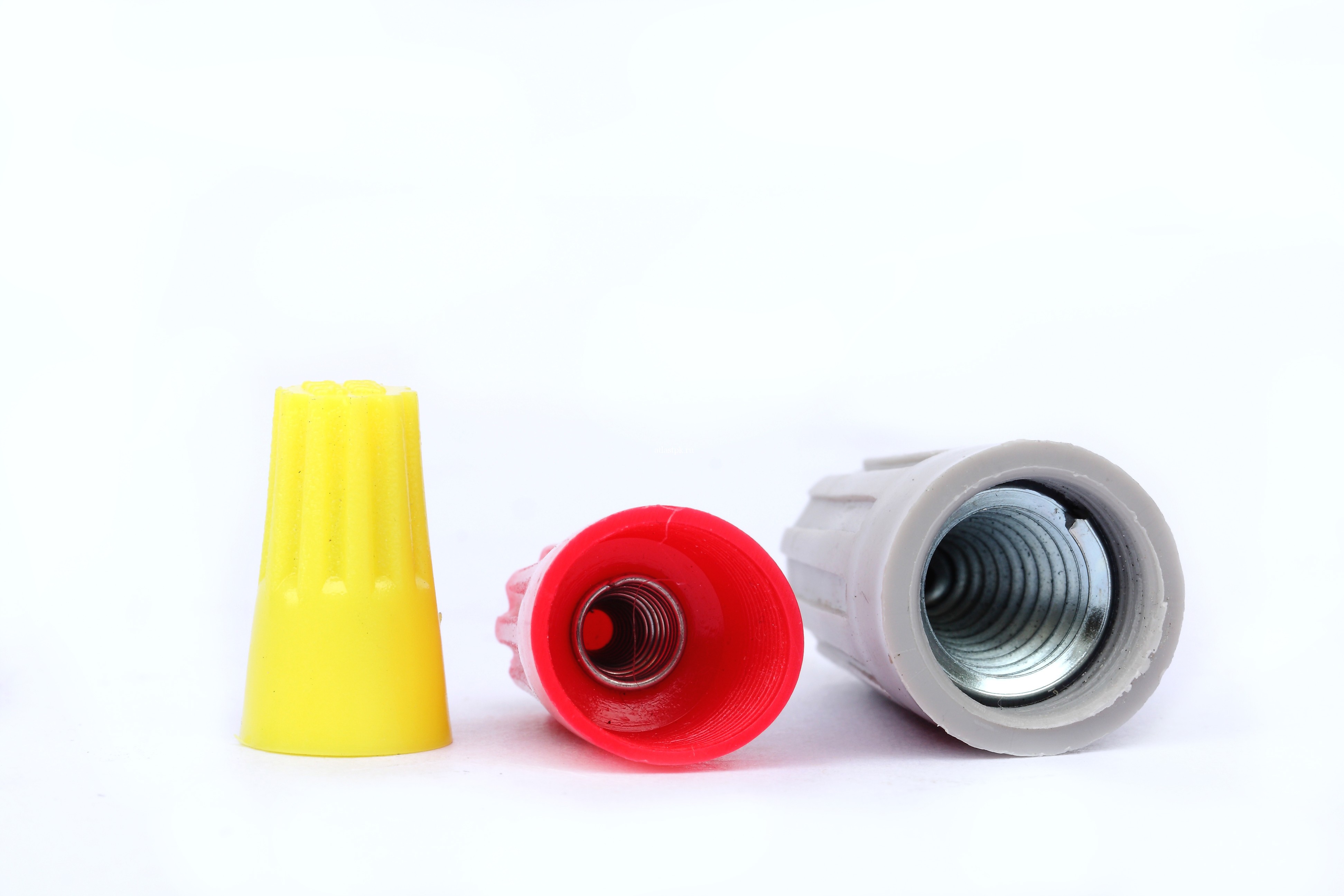

Скрутка и СИЗ

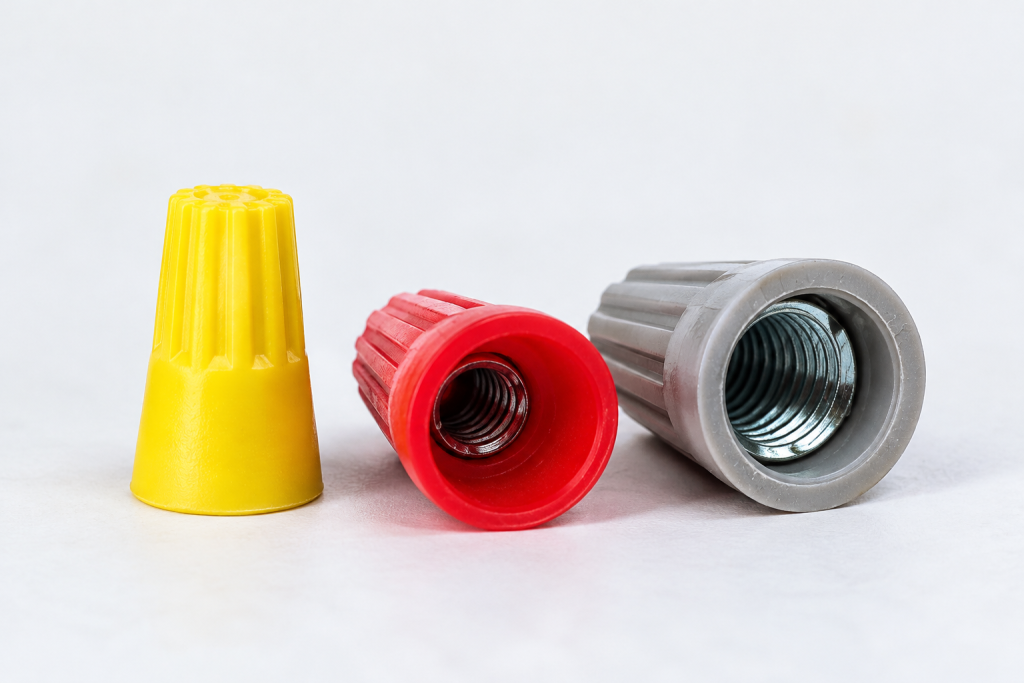

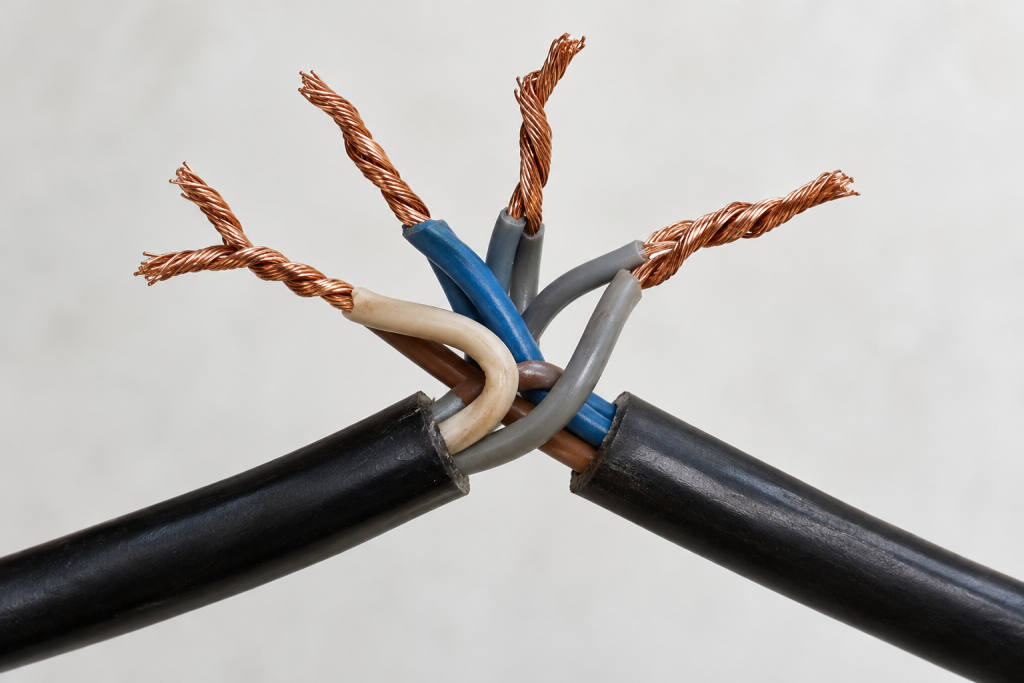

Скрутка — один из самых распространённых способов ответвления, но сама по себе она недостаточно надёжна. Чтобы повысить надёжность, используют гильзы или самоизолирующие зажимы (СИЗ): они дополнительно обжимают скрутку и обеспечивают хороший контакт.
Недостатки:
- приходится разрывать магистральный провод — тот, от которого делается ответвление;
- нельзя соединять проводники из разных металлов (меди и алюминия).

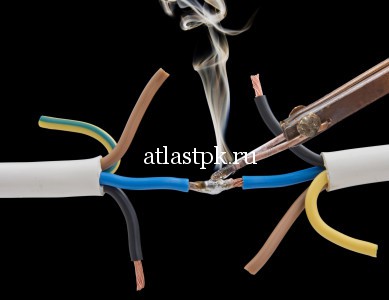

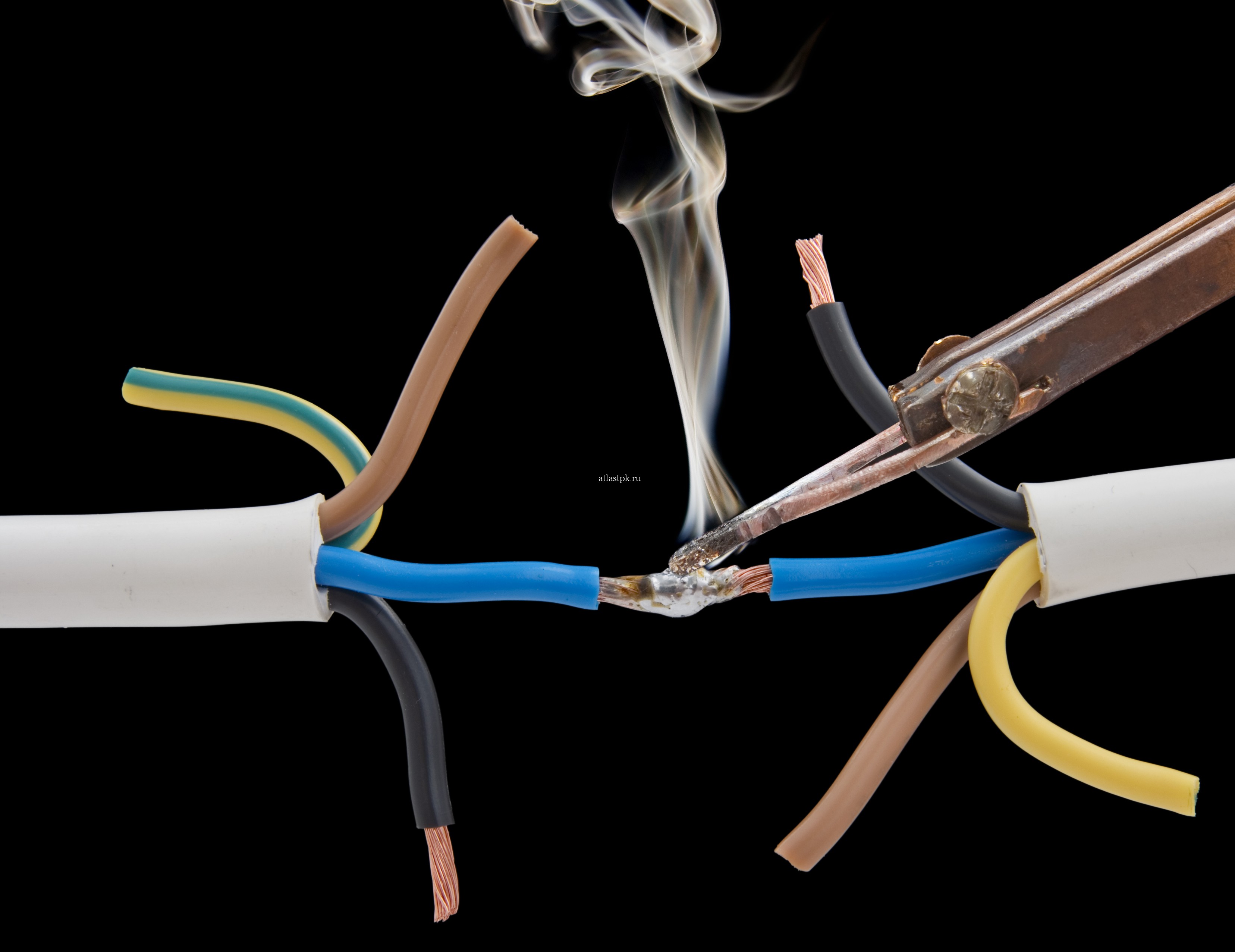

Пайка

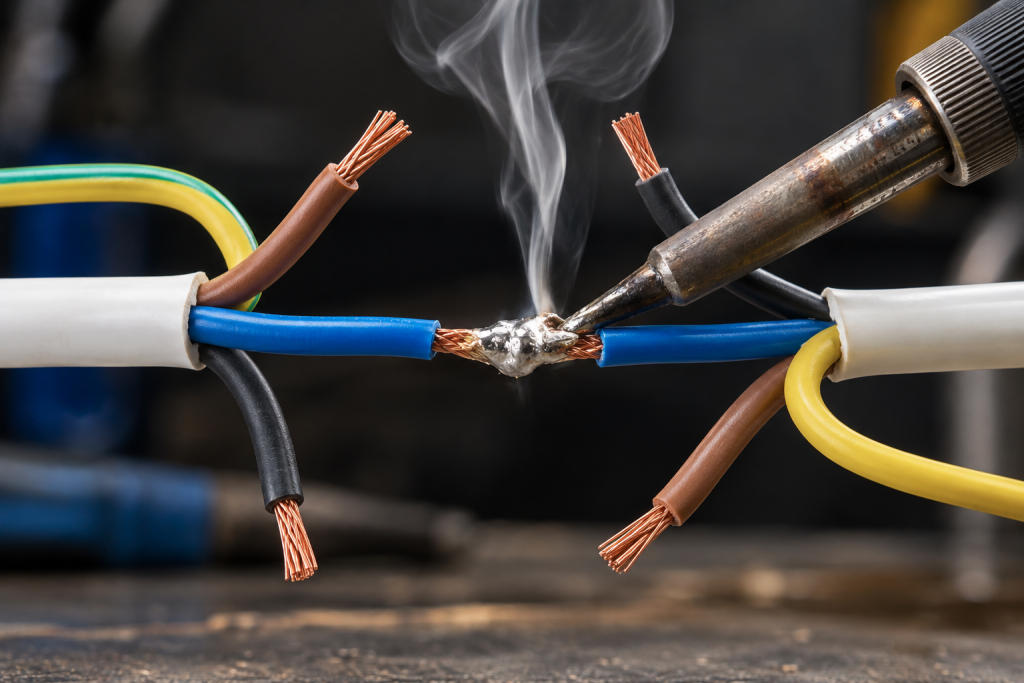

Если и магистральный, и ответвляемый проводники медные, ответвление можно выполнить пайкой. Это очень надёжный способ, и магистраль разрывать не нужно: достаточно снять изоляцию на небольшом участке, намотать ответвляемый проводник и пропаять соединение.
Сварка
Сварка подходит и для медных, и для алюминиевых проводников, но соединять медь с алюминием этим способом нельзя. Магистральный провод придётся разорвать, однако это не критично: после сварки соединение становится монолитным.
Ответвительные сжимы («орешки»)

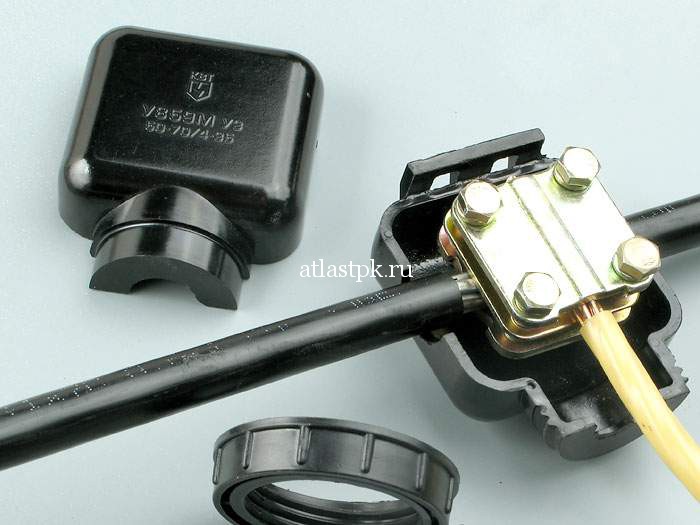

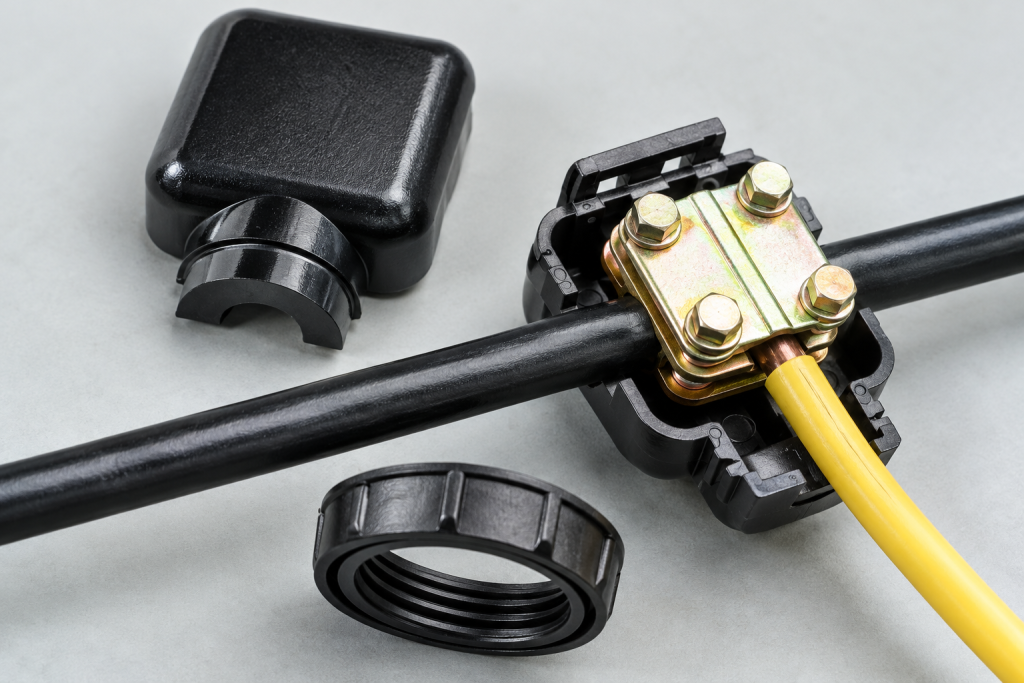

«Орешек» состоит из трёх контактных пластин, между которыми винтами зажимаются проводники. Пластины помещены в пластиковый корпус, который изолирует соединение.
Преимущества:
- магистраль не нужно разрывать;
- средняя пластина разделяет проводники, поэтому можно соединять медь с алюминием;
- подходят для проводников широкого диапазона сечений — от 1,5 до 150 мм².
Прокалывающие зажимы
Во всех способах выше изоляцию с проводников нужно снимать. Прокалывающим зажимам это не требуется: их главный элемент — контактные пластины с зубцами, которые прокалывают изоляцию и обеспечивают прямой контакт с жилой.
Зажимы имеют герметичный корпус, поэтому подходят для влажных условий. Ответвление можно выполнять без снятия напряжения с магистрали (работы под напряжением выполняет только квалифицированный персонал с соблюдением мер безопасности).

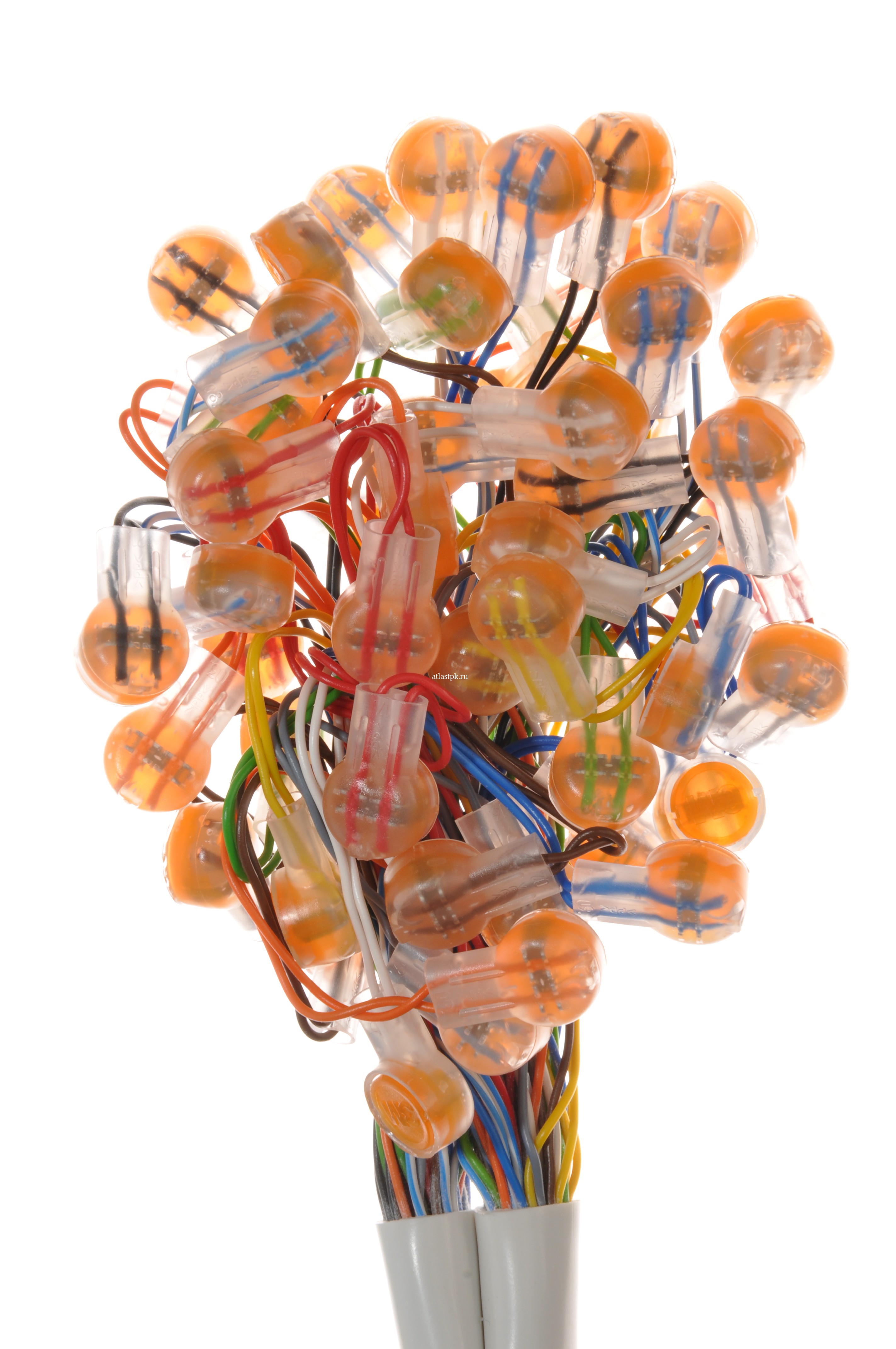

Для малых сечений

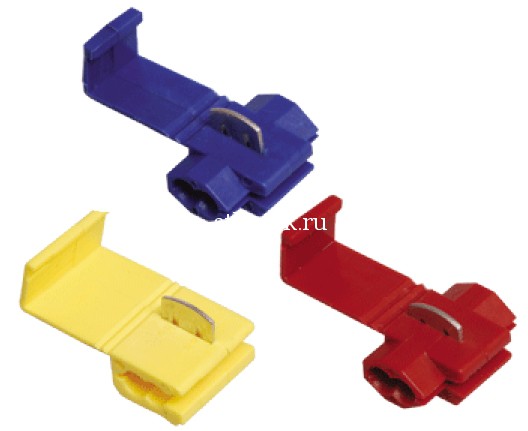

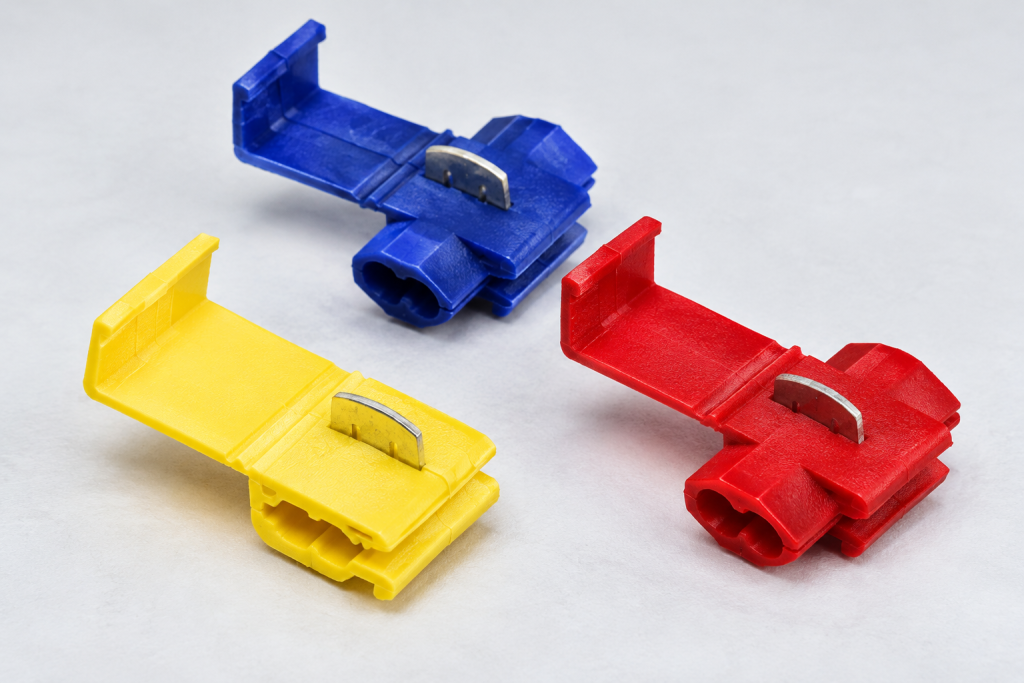

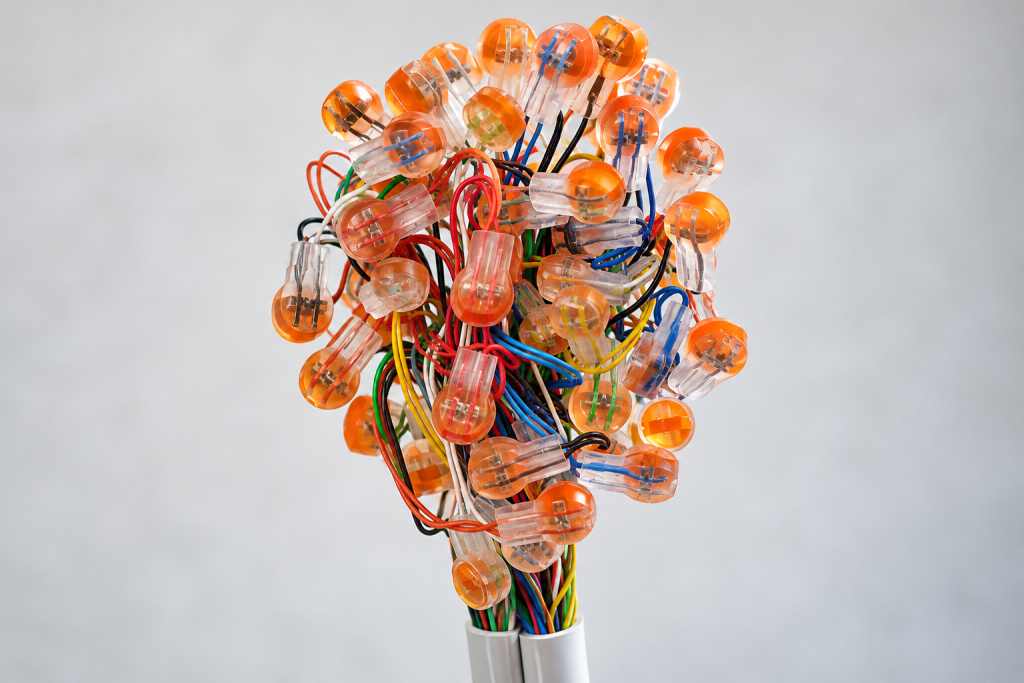

Для проводов и кабелей небольшого сечения инструмент не нужен: «прокол» выполняется вручную — достаточно защёлкнуть корпус зажима.

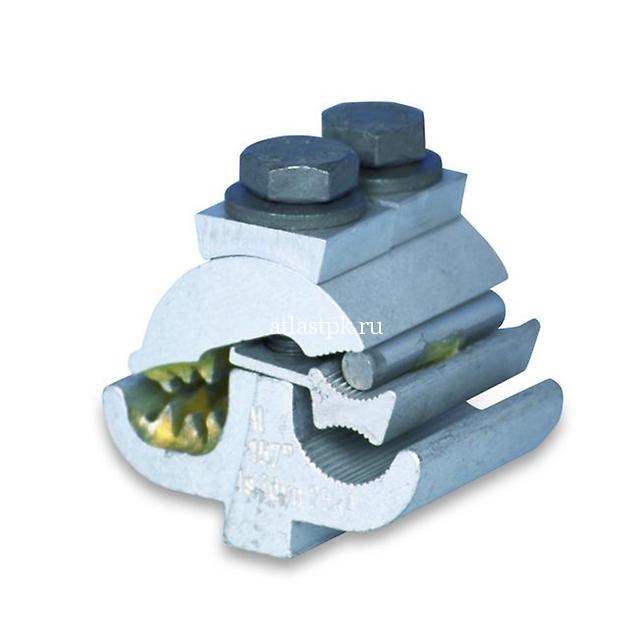

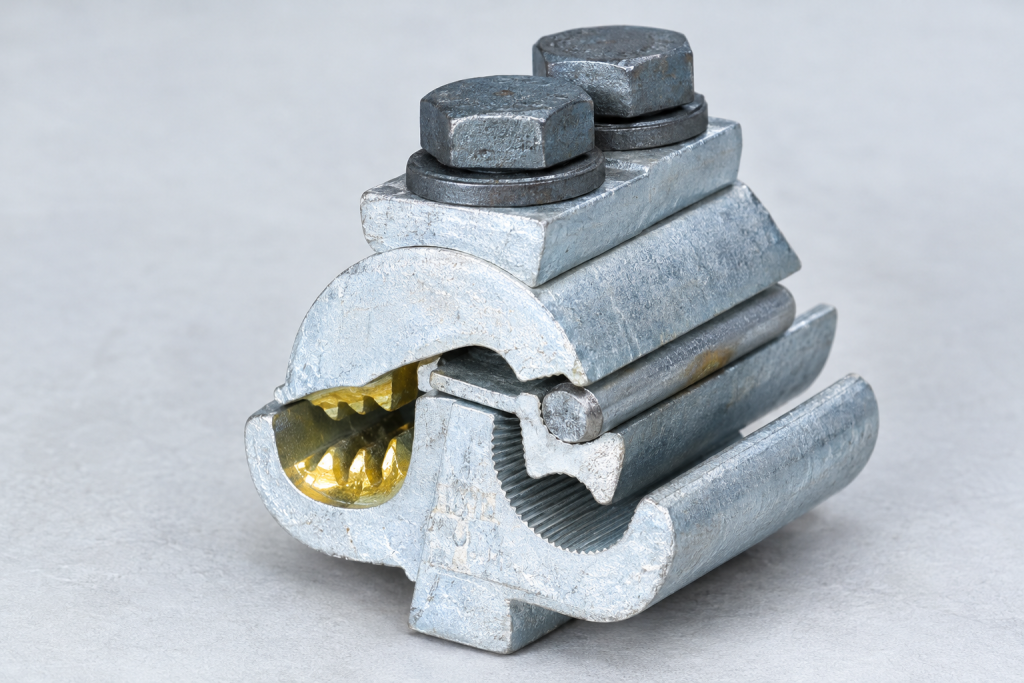

Для больших сечений
Для больших сечений принцип другой: при затягивании болтов контактная пластина прокалывает изоляцию и врезается в металл жилы. Усилие затяжки контролирует срывная головка болта — она отламывается, как только достигнуто оптимальное давление пластины на проводник.
Недостаток прокалывающих зажимов — они одноразовые. Но с учётом качества соединения этим можно пренебречь.

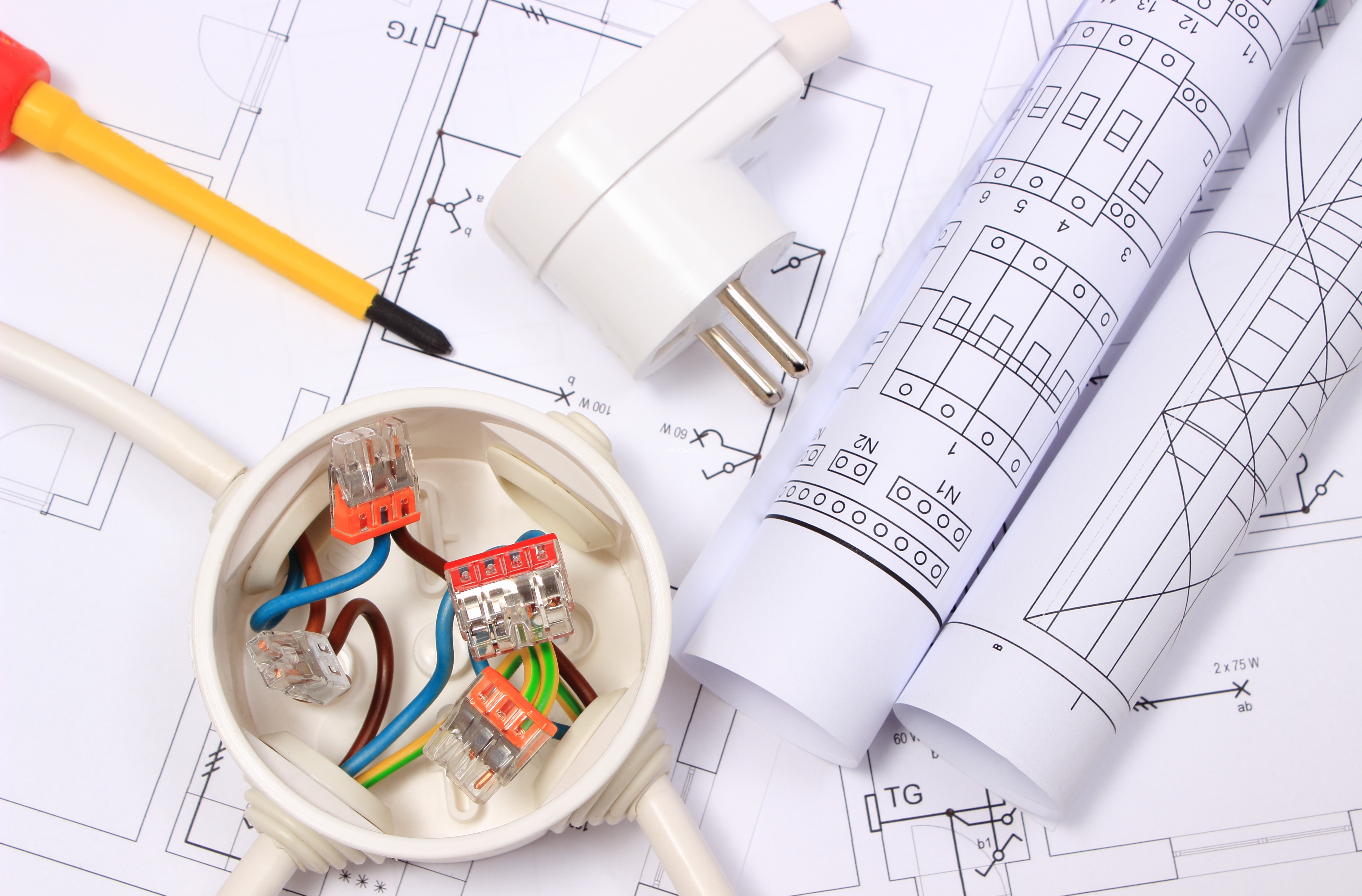

Клеммы WAGO и болтовые клеммники

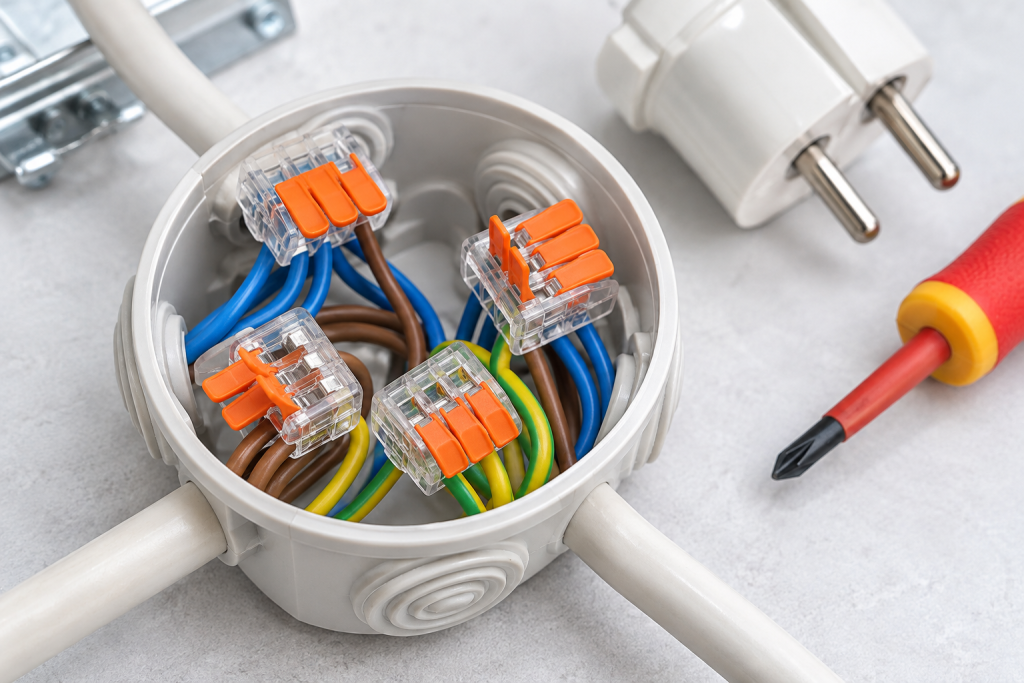

Сегодня выпускают множество клеммников разных типов и конструкций. Одни из самых популярных при электромонтажных работах — клеммы WAGO: они быстро монтируются без инструмента, надёжны и компактны.
Для ответвления подходят и болтовые клеммники — с ними тоже не нужно разрывать магистральный провод. Соединение получается надёжным, а модели с защитным корпусом можно использовать во влажных и загрязнённых помещениях.
