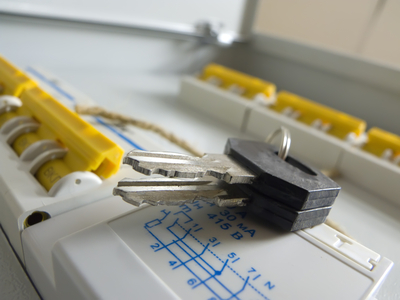

Выбор устройства защитного отключения

Использование устройства защитного отключения является основной мерой для защиты человека от поражения электрическим током и от возникновения пожара по причине нарушения целостности изоляции электропроводки и используемых в быту электроприборов. Для того чтобы УЗО осуществляло свои функции в полном объеме, необходимо его правильно выбрать. В данной статье рассмотрим особенности выбора устройства защитного отключения при проектировке схемы электропроводки квартиры.

Одно из основных правил, которым руководствуются при выборе устройства защитного отключения – это учет естественной утечки тока в элементах электропроводки, а также бытовых электроприборов, которые планируется включать в сеть. Выбор устройства защитного отключения производится таким образом, чтобы ток утечки того участка электропроводки, на котором планируется установка защитного аппарата, был не более трети номинального значения дифференциального тока данного УЗО. В идеале данные о токах утечки определяются специалистами при наличии соответствующего испытательного оборудования. Если возможность привлечения специалистов отсутствует, то можно воспользоваться справочными данными. В данном случае учитывают утечку тока, как на нагрузке, так и на каждом участке электропроводки. Среднее значение тока утечки для метра электропроводки составляет 10 мкА. Данные о токах утечки электроприборов, как правило, указываются в их паспорте. При отсутствии этих данных руководствуются средним значением тока утечки для нагрузок, которая составляет 0,3 мА на каждый ампер нагрузки. Приведем пример выбора устройства защитного отключения в соответствии с вышеприведенным правилом. Итак, есть линия электропроводки, которая питает электрический водонагреватель. Для данной линии планируется установка таких защитных аппаратов, как автоматический выключатель и устройство защитного отключения. Длина линии электропроводки от распределительного электрического щитка непосредственно к электрическому водонагревателю составляет 5 метров. Данные о номинальном токе утечки для данного бытового электроприбора отсутствуют, поэтому нам необходимо узнать его нагрузку. Мощность нагревательного элемента водонагревателя составляет 1500 Вт, произведя несложный расчет, получаем нагрузку данного бытового электроприбора – 7 А. В данном случае ток утечки на линии электропроводки составляет 50 мкА (0,05 мА), а подключенного к данной линии электропроводки водонагревателя – 2,1 мА. Суммарное значение среднего тока утечки для данного участка электрической сети составляет 2,15мА. Из этого следует, что номинальный дифференциальный ток устройства защитного отключения, установленного для защиты данной линии электропроводки, должен быть не менее 7 мА. В этом случае выполняется рассмотренное выше правило выбора УЗО: значение тока утечки 2,15 мА не больше одной трети номинального тока выбранного устройства защитного отключения. Следует отметить, что устройство защитного отключения выбирается в первую очередь для защиты человека от поражения электрическим током. Минимальное значение тока, которое чувствуется человеком - несколько мА, а значение тока в 20 мА, проходящее через тело человека, вызывает сильные судорожные сокращения мышц. Следовательно, необходимо выбирать устройство защитного отключения с таким порогом срабатывания, чтобы в случае попадания человека под действие электрического тока, УЗО разомкнуло электрическую цепь и тем самым обезопасило человека от негативных последствий. В соответствии с нормативными документами, для надежной защиты человека от поражения током рекомендуется устанавливать устройство защитного отключения с номинальным дифференциальным током значением не более 10 мА. Но в некоторых случаях, когда одна линия электропроводки питает несколько потребителей, допускается установка аппарата с порогом срабатывания в 30 мА. Время воздействия электрического тока на организм человека – это один из факторов, который напрямую влияет на степень поражения электрическим током. Следовательно, при выборе устройства защитного отключения следует учитывать также собственное время отключения защитного аппарата. Устройство защитного отключения, кроме дифференциального тока имеет ряд других номинальных параметров. Род тока, частота и номинальное напряжение – это стандартные величины. Особое внимание следует уделить номинальному току устройства защитного отключения. Если номинальный ток выбранного защитного аппарата будет меньше значения тока при перегрузках, то УЗО не обеспечит надежной коммутации электрической цепи в таком режиме. То есть в данном случае высока вероятность того, что при возникновении повреждения электропроводки, характеризующейся возникновением тока утечки, устройство защитного отключения может не сработать. Следовательно, необходимо правильно выбрать номинальный ток устройство защитного отключения с учетом возможной перегрузки, которая продолжительное время не будет отключена автоматическим выключателем. В данном случае наиболее целесообразно использовать дифавтоматы, которые выполняют функции автоматического выключателя и устройства защитного отключения.

Дифавтоматы и УЗО При проектировании схемы электропроводки распределительного квартирного щитка, помимо установки устройств защитного отключения для каждой отдельной линии, необходимо предусмотреть один общий аппарат, устанавливаемый на вводе в распределительный щит. Данное устройство защитного отключения будет резервировать аппараты защиты линий электропроводки. То есть в случае возникновения дифференциального тока и отказа УЗО одной из линий электропроводки, отключится вводной защитный аппарат, но при условии достижения порога срабатывания, значение которого выбирается с учетом суммарного тока утечки всех участков электрической сети в пределах квартиры.
