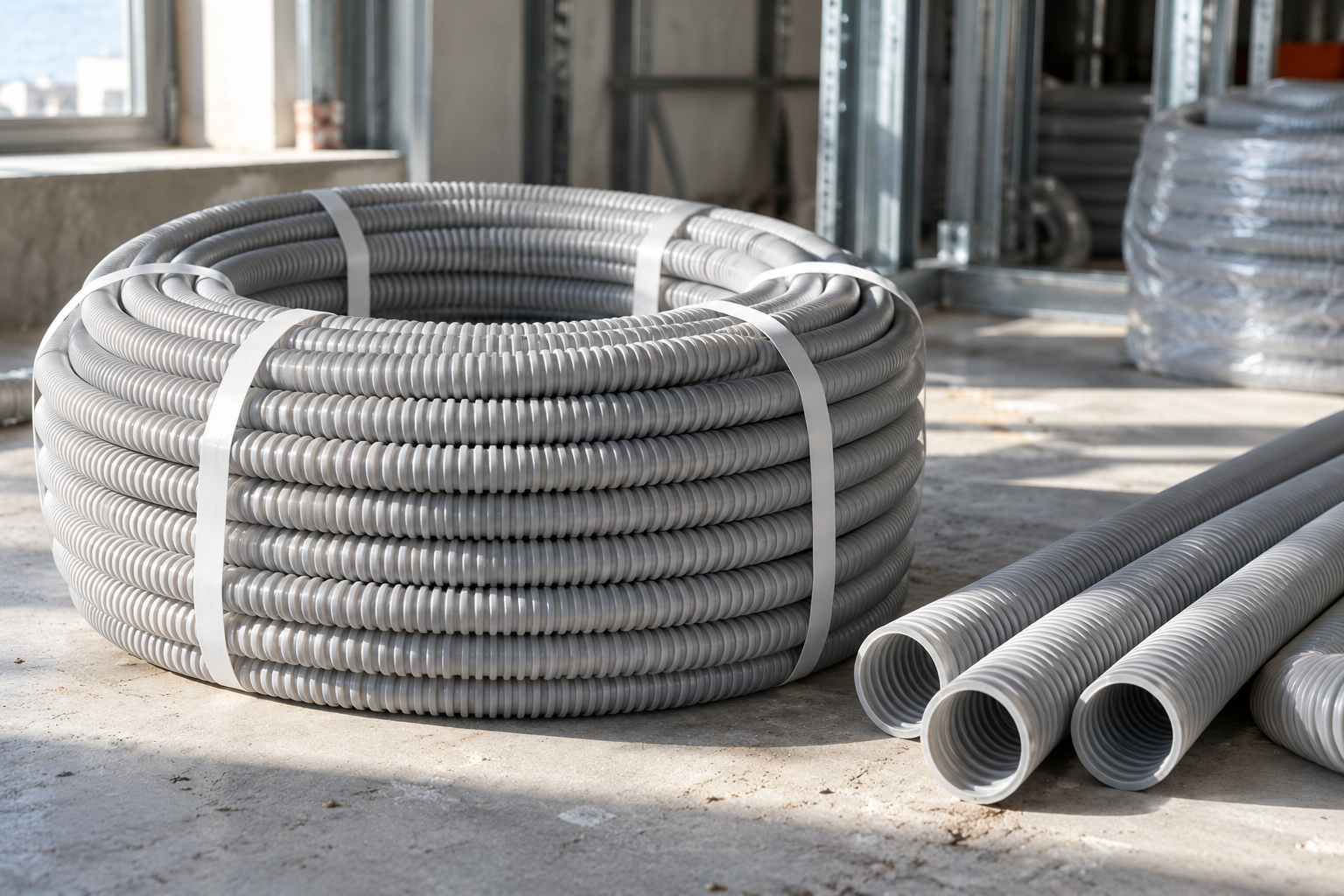

Гофрированные трубы из самозатухающего ПВХ применяют для открытой и скрытой электропроводки в помещениях — по стенам и потолкам и внутри них, а также в полу. Самозатухающий ПВХ не поддерживает горение, поэтому пламя от короткого замыкания не распространяется по трубе. Ниже — преимущества, характеристики, размеры и правила монтажа.
Содержание:
- Преимущества гофрированной трубы ПВХ
- Технические характеристики
- Размеры и упаковка
- Как выбрать диаметр трубы
- Правила прокладки и монтажа
Преимущества гофрированной трубы ПВХ
- Дополнительная изоляция кабеля — снижает риск поражения током при повреждении изоляции кабеля.
- Механическая защита кабеля от повреждений — залог безопасной и надёжной работы сети.
- Протяжка внутри. В трубу на заводе закладывают стальной трос. Сначала трубу с протяжкой укладывают в стену, а при монтаже кабель привязывают к тросу и вытягивают с другого конца. Затраты времени на прокладку кабеля сокращаются в разы.
- Пожаробезопасность — самозатухающий ПВХ не даёт пламени распространяться по трубе и кабелю.
- Удобная упаковка — герметичные бухты по 100, 50 и 25 м. Труба долго хранится в пыльных и влажных помещениях без потери свойств и вида.
- Преимущества перед металлорукавом и стальной трубой: лёгкая и удобная в транспортировке и хранении, не требует резки и сварки, не нуждается в заземлении, не подвержена коррозии.
Технические характеристики
| Технические условия | ТУ 3464-001-18669258-99 |
| Стандарт | ГОСТ Р 50827-95 (МЭК 670-89) |
| Цвет | Серый, RAL 7035 |
| Степень защиты | IP55 по ГОСТ 14254 (МЭК 529) |
| Температура монтажа | от −5 до +90 °С |
| Диапазон рабочих температур | от −40 до +45 °С |
| Механическая прочность | 350 Н на 5 см при +20 °С |
| Сопротивление изоляции | 100 МОм (при 500 В в течение 1 мин) |
| Диэлектрическая прочность | 2000 В в течение 15 мин (50 Гц) |
| Огнестойкость | не поддерживает горение до 650 °С |
Размеры и упаковка
| Наружный диаметр, мм | Внутренний диаметр, мм | Длина в бухте, м |
|---|---|---|
| 16 | 10,7 | 100 |
| 20 | 14,1 | 100 |
| 25 | 18,3 | 50, 75 |
| 32 | 24,3 | 20, 25 |
| 40 | 31,2 | 20, 25 |
| 50 | 39,6 | 15, 20 |
| 63 | 50,6 | 15 |
Как выбрать диаметр трубы
| Назначение | Диаметр трубы |
|---|---|
| Подвод к осветительным приборам | 16 мм |
| Телефонные и сигнальные сети | 16 мм |
| Подвод к выключателям и розеткам | не менее 20 мм |
| Коаксиальный (телевизионный) кабель | не менее 25 мм |
| Распределительная коробка — коробка в другом помещении или щит | 25 мм + резервная труба |
| Соединение электрощитов между собой | не менее 32 мм + резервная труба |
| Межэтажные соединения | 40, 50 или 63 мм |
Правила прокладки и монтажа
- Избегайте острых углов и близко расположенных поворотов.
- Рабочая длина для протяжки провода — 20–25 м при не более 4–5 правильно выполненных поворотах.
- Если нужен более длинный участок или больше поворотов, устанавливайте транзитные коробки на углах или ближе к середине отрезка.
- Не прокладывайте в одной трубе несколько разных сетей: каждый вид коммуникаций — в своих трубах и коробках, на расстоянии друг от друга.
- При монолитном строительстве гофрированные трубы тяжёлой серии укладывают до заливки бетона и закрепляют на арматуре. Провод протягивают после того, как стена сформирована.
Проводка в гофрированных трубах позволяет при необходимости заменять кабели на протяжении всего срока службы здания без вскрытия стен.
