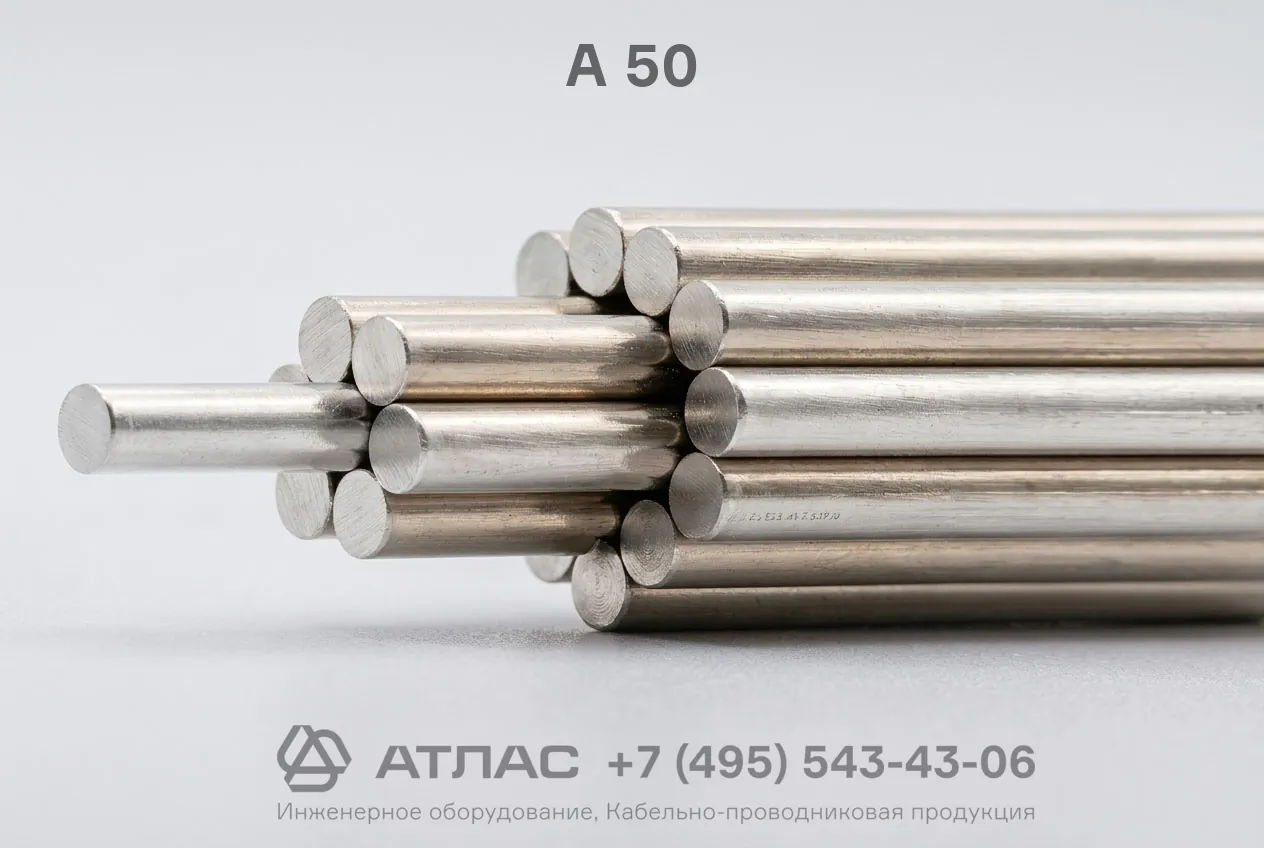

А 50 провод неизолированный алюминиевый сечением 50 мм2 для воздушных линий электропередачи (ВЛ)
Характеристики
Единица измерения
:
м
Вес (не более), кг/км
:
135
Материал жилы
:
Алюминий
Описание
Провод А 50 — неизолированный провод из скрученных алюминиевых проволок номинальным сечением 50 мм2. Предназначен для передачи электрической энергии в воздушных электрических сетях на суше в атмосфере воздуха типов I и II.
Подробности
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Провод А 50 неизолированный — это проводник без защитной изоляции, состоящий из повивов круглых алюминиевых проволок, предназначенный для передачи и распределения электрической энергии в воздушных электрических сетях. Изделие отличается малым удельным весом, стойкостью к атмосферным факторам и оптимальными электротехническими параметрами при эксплуатации на открытом воздухе.
Ниже приведена подробная расшифровка маркировки, конструктивные особенности, технические характеристики и области применения провода.
Подробная расшифровка маркировки
Обозначение марки содержит информацию о материале проводника и его геометрических параметрах:
- А — провод алюминиевый неизолированный (токопроводящие жилы изготовлены из твердого алюминия);
- 50 — номинальное сечение проводника в квадратных миллиметрах (мм²).
Конструкция кабеля
- Токопроводящая жила — скрученная из нескольких круглых алюминиевых проволок марки АТ (твердая). Скрутка повивов выполнена правильной скруткой, соседние повивы скручены в противоположные стороны, наружный повив имеет правое направление скрутки.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Тип проводника | Неизолированный алюминиевый |
| Номинальное сечение, мм² | 50 |
| Материал проволок | Алюминий |
| Число проволок в жиле, шт. | 7 |
| Диаметр проволоки, мм | 3,0 |
| Расчетный наружный диаметр провода, мм | 9,0 |
| Электрическое сопротивление постоянному току при 20 °C, не более, Ом/км | 0,5948 |
| Разрывное усилие провода, не менее, Н | 8400 |
| Допустимый ток нагрузки на воздухе, А | 215 |
| Диапазон рабочих температур, °C | от -60 до +40 |
| Максимальная длительно допустимая температура нагрева жил, °C | +90 |
| Срок службы, лет | не менее 45 |
Область применения
- Передача электрической энергии в воздушных электрических сетях (ВЛ) на открытом воздухе.
- Прокладка на опорах линий электропередачи в атмосфере воздуха типов I и II при условии содержания в атмосфере сернистого газа не более 150 мг/м²·сут (1,5 мг/м³) на суше всех макроклиматических районов.
- Применение в распределительных сетях энергосистем, на подстанциях и открытых распределительных устройствах.
