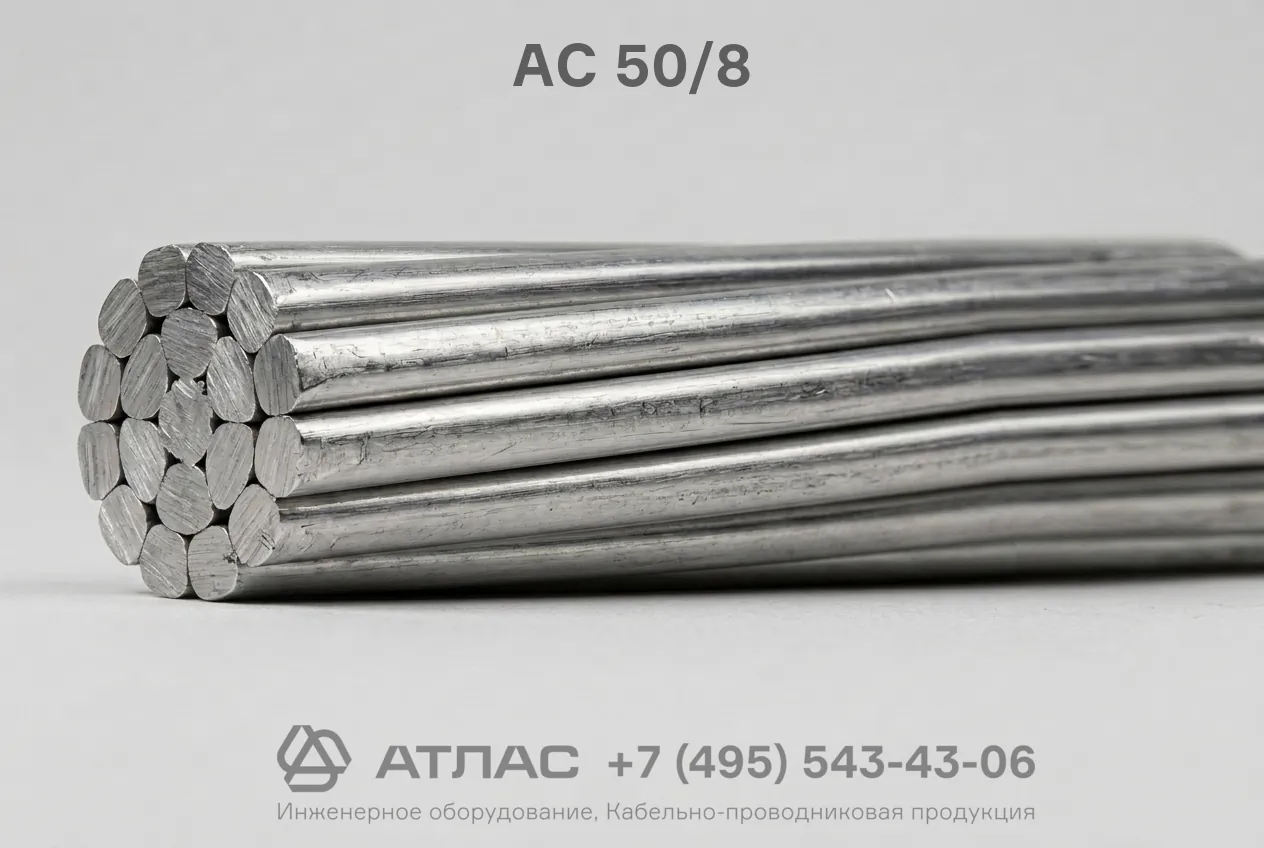

АС 50/8 провод неизолированный сталеалюминиевый для воздушных линий электропередачи, ГОСТ 839-80
80.57 руб.
Характеристики
Единица измерения
:
м
Вес (не более), кг/км
:
195
Материал жилы
:
Алюминий
Описание
Провод АС 50/8 неизолированный сталеалюминиевый предназначен для передачи электроэнергии по воздушным электрическим сетям. Конструкция включает стальной сердечник и повив из алюминиевых проволок по ГОСТ 839-80.
Подробности
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Провод АС 50/8 неизолированный — это сталеалюминиевый провод, предназначенный для передачи и распределения электрической энергии в воздушных электрических сетях. Изделие отличается высокой механической прочностью за счет стального сердечника и отличной электропроводностью благодаря наружному повиву из алюминиевых проволок.
Ниже представлена подробная техническая информация, расшифровка маркировки, конструктивные особенности и нормативные параметры изделия.
Подробная расшифровка маркировки
Маркировка провода АС 50/8 содержит сведения о материалах и номинальных сечениях конструктивных элементов:
- А — токопроводящая жила выполнена из круглых алюминиевых проволок;
- С — сердечник выполнен из оцинкованной стальной проволоки для обеспечения механической прочности;
- 50 — номинальное сечение алюминиевой токопроводящей части, выраженное в квадратных миллиметрах (мм²);
- 8 — номинальное сечение стального сердечника, выраженное в квадратных миллиметрах (мм²).
Конструкция кабеля
- Центральный несущий сердечник из одной оцинкованной стальной проволоки, воспринимающий основные механические растягивающие нагрузки.
- Наружный повив из круглых проволок из твердого алюминия, скрученных правильной скруткой вокруг стального сердечника с направлением повива вправо.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное сечение алюминия, мм² | 50 |
| Номинальное сечение стали, мм² | 8 |
| Стандарт изготовления | ГОСТ 839-80 |
| Максимальная рабочая температура жилы при эксплуатации, °C | +90 |
| Диапазон рабочих температур окружающей среды, °C | от -60 до +50 |
| Разрывное усилие провода, не менее, Н | 17110 |
| Электрическое сопротивление постоянному току при 20 °C, не более, Ом/км | 0,5951 |
| Срок службы, лет | не менее 45 |
Область применения
- Монтаж воздушных линий электропередачи (ВЛ) на опорах в распределительных сетях высокого и среднего напряжения.
- Организация распределительных электрических сетей на открытом воздухе в атмосфере воздуха типов I и II при условии содержания сернистого газа не более 150 мг/м² в сутки (1,5 мг/м³).
- Прокладка линий электропередачи в различных климатических зонах на суше по ГОСТ 15150 (исполнения УХЛ, У, ХЛ, Т).
- Применение на открытых распределительных устройствах электростанций и трансформаторных подстанций.
