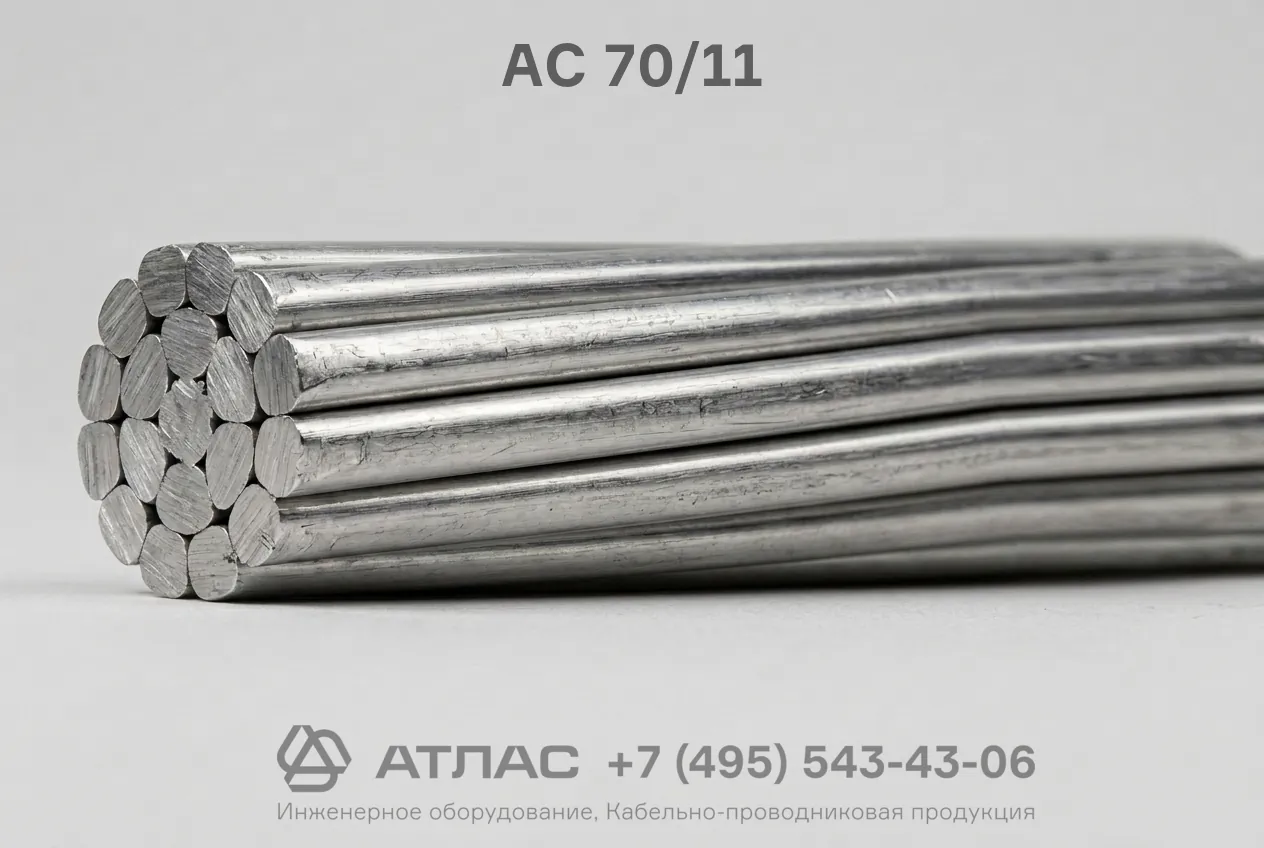

АС 70/11 неизолированный сталеалюминиевый провод для воздушных линий электропередачи ВЛ ГОСТ 839-80
114.77 руб.
Характеристики
Единица измерения
:
м
Вес (не более), кг/км
:
276
Материал жилы
:
Алюминий
Описание
Провод АС 70/11 представляет собой неизолированный сталеалюминиевый провод для передачи электроэнергии по воздушным линиям электропередачи (ВЛ). Отличается высокой механической прочностью и стойкостью к нагрузкам.
Подробности
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Провод АС 70/11 неизолированный — это сталеалюминиевый провод, предназначенный для передачи электрической энергии в воздушных электрических сетях. Изделие сочетает в себе высокую электропроводность внешнего алюминиевого повива и высокую механическую прочность центрального сердечника из оцинкованной стали, что обеспечивает устойчивость к ветровым и гололедным нагрузкам при прокладке на протяженных пролетах.
Ниже приведена подробная расшифровка маркировки, конструктивные особенности, технические параметры и условия эксплуатации провода.
Подробная расшифровка маркировки
Обозначение марки АС 70/11 содержит информацию о материалах и геометрических размерах изделия:
- А — жила из алюминиевых проволок, обеспечивающая передачу электрического тока с низким удельным сопротивлением;
- С — сердечник из круглой стальной оцинкованной проволоки, воспринимающий основные механические и растягивающие нагрузки;
- 70 — номинальное сечение токопроводящей алюминиевой части, выраженное в квадратных миллиметрах (мм²);
- 11 — номинальное сечение несущего стального сердечника, выраженное в квадратных миллиметрах (мм²).
Конструкция кабеля
- Центральный несущий сердечник — однопроволочная или скрученная стальная оцинкованная проволока;
- Наружный токопроводящий повив — скрученные повивом вокруг стального сердечника круглые проволоки из твердого алюминия.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное сечение алюминиевой части | 70 мм² |
| Номинальное сечение стального сердечника | 11 мм² |
| Расчетный наружный диаметр провода | 11,4 мм |
| Расчетная масса 1 км провода | 276 кг |
| Разрывное усилие провода, не менее | 24 130 Н |
| Электрическое сопротивление постоянному току при 20 °C, не более | 0,4287 Ом/км |
| Длительно допустимый ток нагрузки на воздухе | 265 А |
| Диапазон рабочих температур эксплуатации | от -60 °C до +40 °C |
| Максимально допустимая температура жилы при эксплуатации | +90 °C |
| Стандарт изготовления | ГОСТ 839-80 |
| Срок службы, не менее | 45 лет |
Область применения
- Передача электрической энергии по воздушным линиям электропередачи (ВЛ) на опорах различного типа;
- Применение в распределительных сетях энергосистем на открытом воздухе в атмосфере воздуха типов I и II при соблюдении норм содержания сернистого газа;
- Монтаж линий электропередачи в районах с умеренным и холодным климатическим исполнением;
- Организация распределительных пунктов и подстанций открытого типа.
