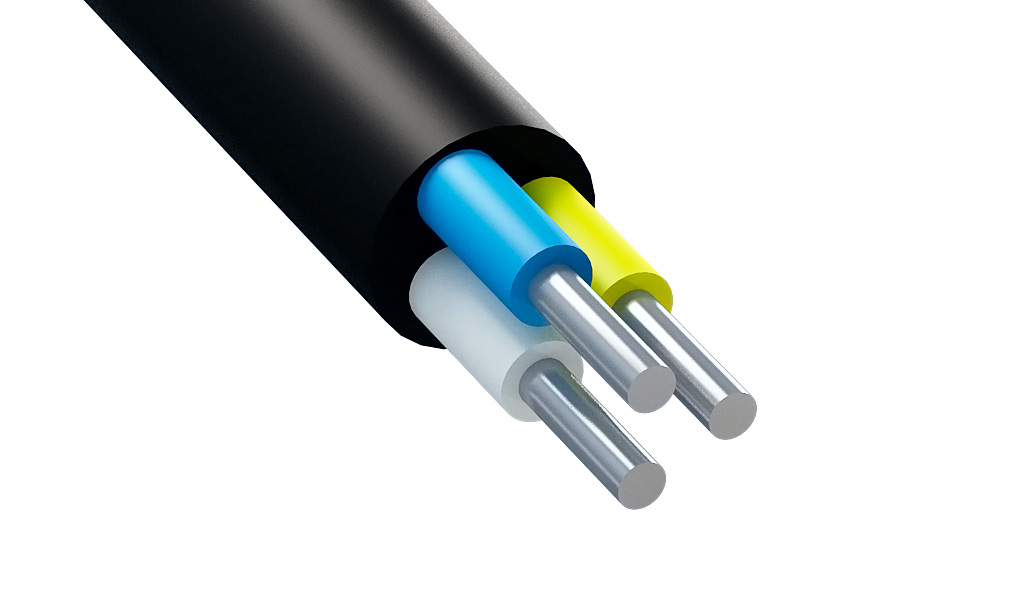

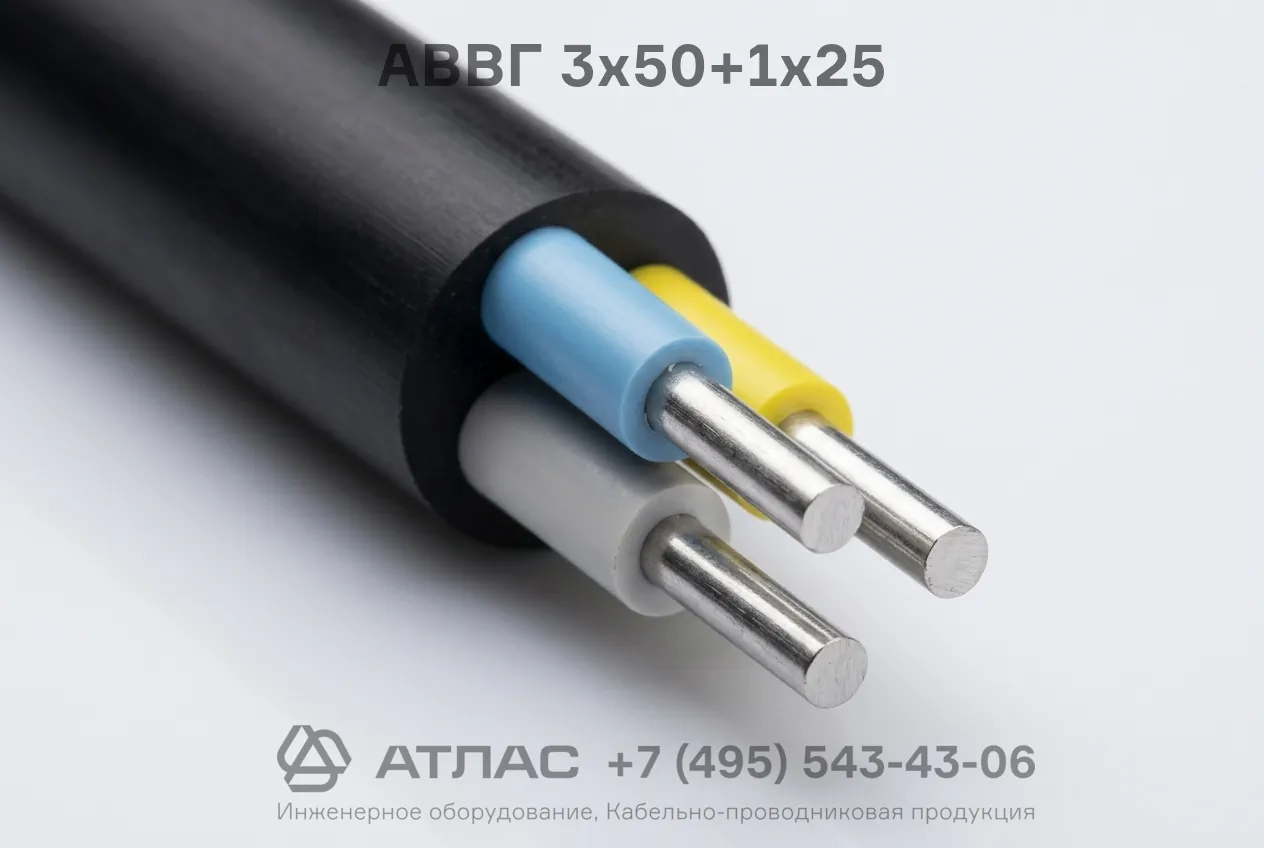

АВВГ 3х50+1х25 кабель силовой с алюминиевыми жилами, изоляцией и оболочкой из ПВХ на 0,66 кВ

Кабель АВВГ 3х50+1х25 силовой — это надежное кабельное изделие с четырьмя токопроводящими жилами из мягкой алюминиевой проволоки, предназначенное для передачи и распределения электроэнергии в стационарных установках на номинальное переменное напряжение 0,66 кВ. Кабель характеризуется долговечностью, стойкостью к воздействию климатических факторов в диапазоне температур от -50 °С до +50 °С и рассчитан на длительный срок службы не менее 30 лет при соблюдении регламентированных условий монтажа и эксплуатации.

Ниже приведена подробная расшифровка маркировки, конструктивное устройство, нормативные технические параметры и типовые области применения данного силового кабеля.

Подробная расшифровка маркировки

Обозначение марки АВВГ 3х50+1х25 несет в себе полную техническую информацию о конструкции и параметрах проводника:

• А — алюминиевые токопроводящие жилы;
• В — изоляция проводников изготовлена из поливинилхлоридного (ПВХ) пластиката;
• В — наружная защитная оболочка выполнена из поливинилхлоридного (ПВХ) пластиката;
• Г — отсутствие защитных бронированных покровов (голый);
• 3х50 — три основные фазные жилы номинальным сечением 50 мм²;
• +1х25 — одна нулевая жила (или жила заземления) уменьшенного номинального сечения 25 мм².

Конструкция кабеля

1. Токопроводящие жилы — алюминиевые, многопроволочные, круглой или секторной формы. Сечение основных жил составляет 50 мм², вспомогательной нулевой жилы — 25 мм².
2. Изоляция — из поливинилхлоридного пластиката пониженной горючести при одиночной прокладке. Изолированные жилы имеют цветовую или цифровую маркировку для удобства идентификации фаз.
3. Скрутка — изолированные фазные и нулевая жилы скручены в единый сердечник правильной формы.
4. Внутреннее заполнение — промежутки между скрученными жилами заполнены негигроскопичным компаундом или ПВХ составом для придания кабелю округлой формы.
5. Наружная оболочка — сплошной защитный шланг из поливинилхлоридного пластиката, обеспечивающий надежную защиту внутренних элементов от влаги, пыли и механических воздействий умеренной интенсивности.

Основные технические характеристики

Область применения

• Передача и распределение электроэнергии в стационарных электрических сетях переменного тока на напряжение 0,66 кВ.
• Прокладка в кабельных сооружениях, коллекторах, каналах, производственных помещениях и туннелях при отсутствии угрозы растягивающих и механических повреждений.
• Монтаж на открытом воздухе, по эстакадам, мостам и стенам зданий в условиях неподвижной фиксации.
• Организация распределительных сетей и силовых вводов на объектах промышленного, жилищного и инфраструктурного строительства.
