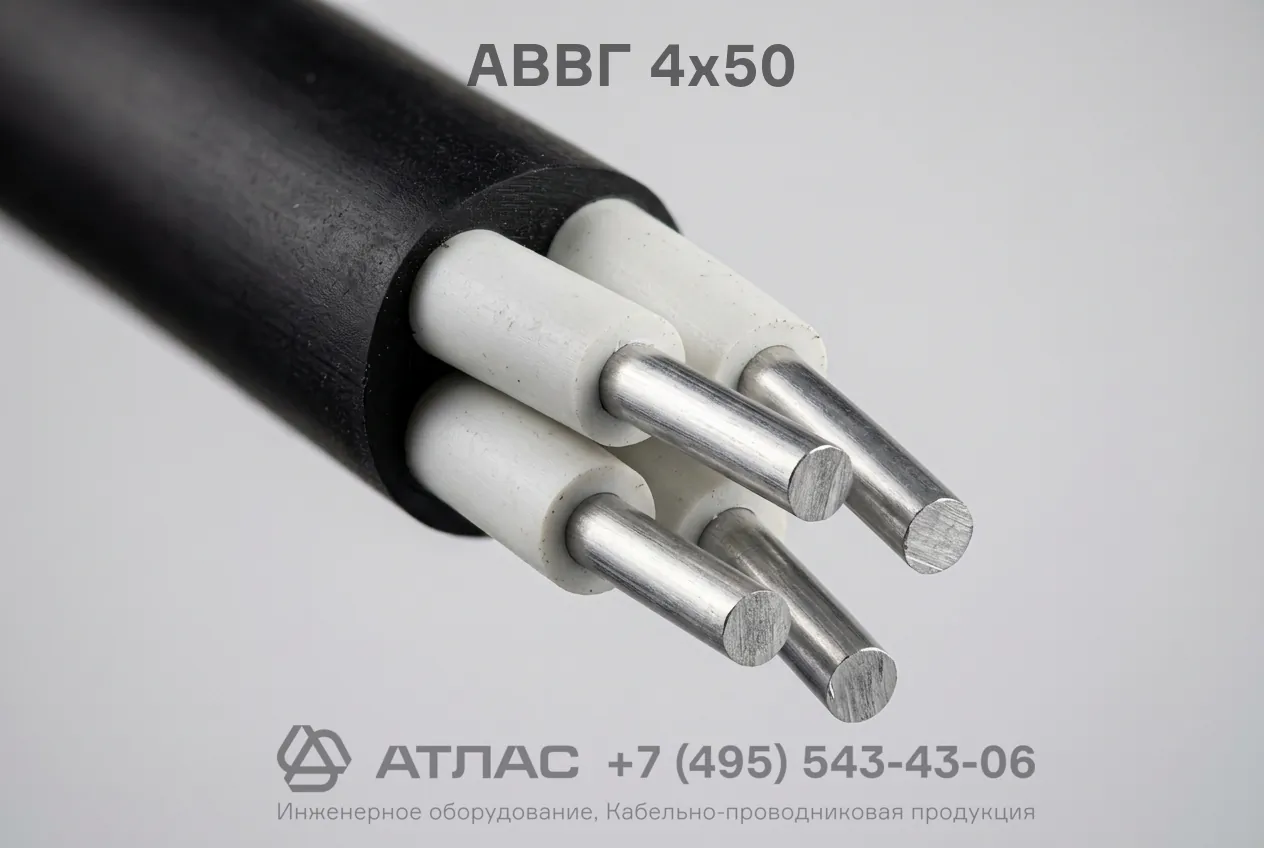

АВВГ 4х50 кабель силовой с алюминиевыми жилами, изоляцией и оболочкой из ПВХ на номинальное напряжение 0,66 кВ
418.88 руб.
Характеристики
Единица измерения
:
м
Вес (не более), кг/км
:
1140
Температура монтажа °C
:
от -15 до 50
Описание
Кабель силовой АВВГ 4х50 предназначен для распределения электроэнергии в стационарных установках на напряжение 0,66 кВ. Модель оснащена четырьмя алюминиевыми жилами с прочной изоляцией и оболочкой из ПВХ пластиката.
Подробности
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Распродажа
Тип изделия
Единица измерения
м
Вес (не более), кг/км
1140
Температура монтажа °C
от -15 до 50
Допустимая температура окружающей среды при эксплуатации, °C
от -50 до 50
Материал жилы
алюминий
Материал изоляции
ПВХ пластикат
Материал оболочки
ПВХ пластикат
Наружный диаметр, мм
29.6
Номинальное напряжение, кВ
0.66
Минимальный радиус изгиба
7.5
Срок службы, лет
30
Марка
Количество жил
Сечение ТПЖ, мм2
Броня
Нет
Наличие экрана
Нет
Пониженное дымогазовыделение
Нет
Категория пожарной опасности
О1.8.2.5.4
Кабель АВВГ 4х50 силовой — это кабельное изделие с четырьмя алюминиевыми токопроводящими жилами, предназначенное для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 0,66 кВ. Кабель характеризуется высокой надежностью поливинилхлоридной изоляции, устойчивостью к широкому диапазону температур окружающей среды от -50 до +50 °C и расчетным сроком службы не менее 30 лет.
Ниже приведена подробная расшифровка маркировки, конструктивное исполнение и ключевые технические параметры изделия.
Подробная расшифровка маркировки
Обозначение кабеля содержит исчерпывающие данные о его конструкции и базовых характеристиках:
- А — алюминиевые токопроводящие жилы
- В — изоляция жил выполнена из поливинилхлоридного пластиката (ПВХ)
- В — наружная оболочка кабеля изготовлена из поливинилхлоридного пластиката (ПВХ)
- Г — отсутствие защитного покрова поверх оболочки (голый, броня не предусмотрена)
- 4 — количество токопроводящих жил
- 50 — номинальное сечение каждой жилы в квадратных миллиметрах (мм²)

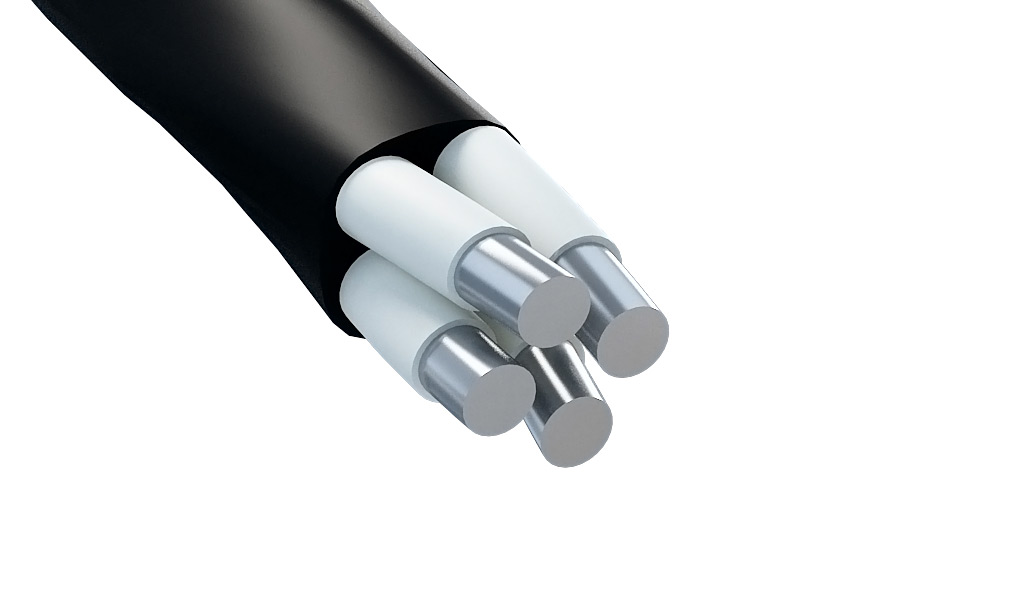

Конструкция кабеля
- Токопроводящие жилы — 4 алюминиевые жилы сечением 50 мм², многопроволочные, круглой или секторной формы.
- Изоляция — слой поливинилхлоридного пластиката с индивидуальной цветовой или цифровой маркировкой жил.
- Скрутка и заполнение — изолированные жилы скручены в сердечник с заполнением промежутков между ними негигроскопичным материалом.
- Наружная оболочка — сплошной защитный слой из ПВХ пластиката, устойчивый к внешним климатическим факторам.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное напряжение переменного тока | 0,66 кВ частотой 50 Гц |
| Количество и сечение жил | 4х50 мм² |
| Диапазон рабочих температур эксплуатации | от -50 °C до +50 °C |
| Температура прокладки без предварительного подогрева | не ниже -15 °C |
| Длительно допустимая температура нагрева жил | +70 °C |
| Максимальная температура нагрева жил при аварии | +80 °C (до 8 часов в сутки) |
| Предельный нагрев при коротком замыкании | +160 °C |
| Минимальный радиус изгиба при прокладке | не менее 7,5 наружных диаметров |
| Наружный диаметр изделия (ориентировочно) | 29,6 мм |
| Расчетный вес кабеля | не более 1140 кг/км |
| Электрическое сопротивление изоляции при 20 °C | не менее 7 МОм/км |
| Срок службы при соблюдении условий эксплуатации | не менее 30 лет |
Область применения
- Стационарная прокладка в кабельных каналах, тоннелях, коллекторах, технологических эстакадах и производственных помещениях.
- Монтаж кабельных линий по стенам зданий, сооружений и внутри сухих либо сырых помещений.
- Одиночная прокладка на открытом воздухе при отсутствии риска механических повреждений и прямых солнечных лучей.
- Питание стационарного электрооборудования, распределительных щитов и промышленных силовых сетей.
