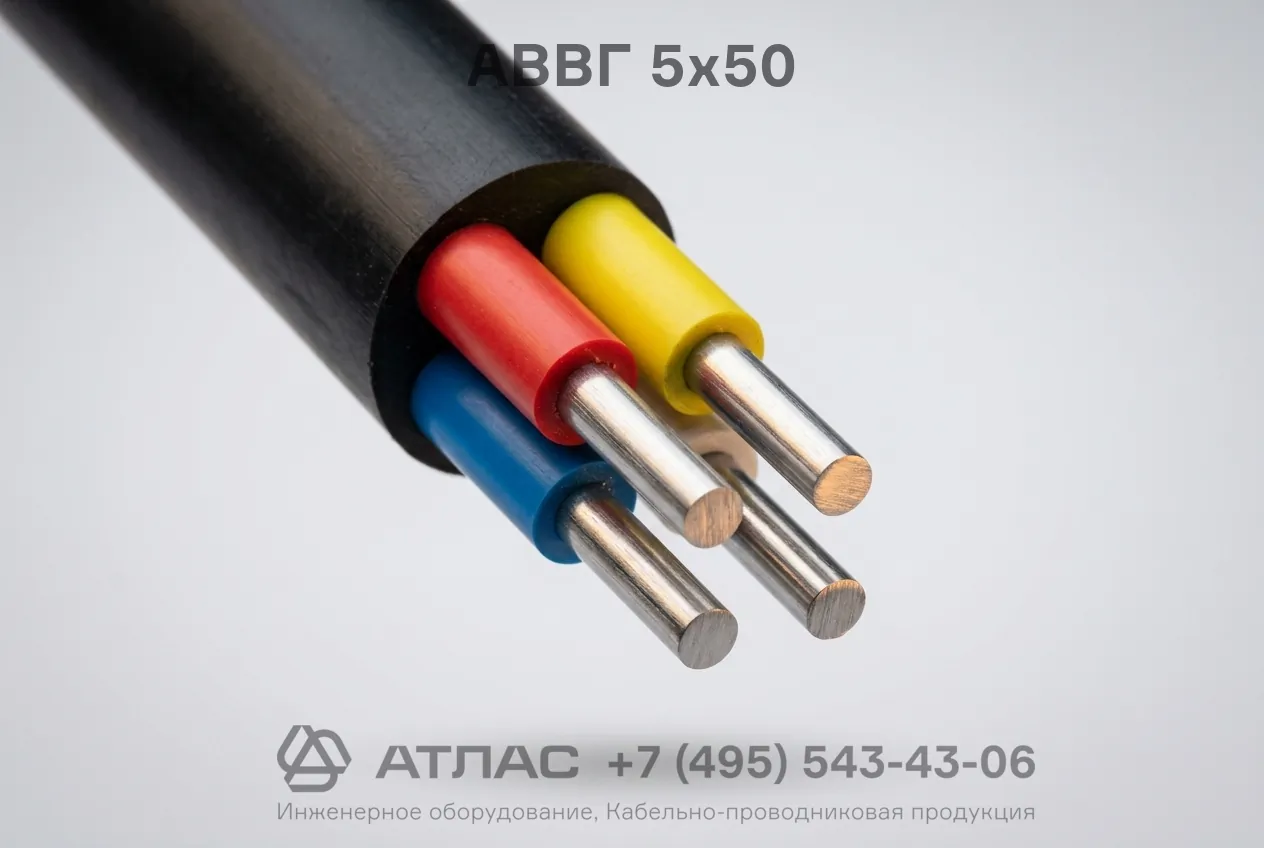

АВВГ 5х50 кабель силовой пятижильный с алюминиевыми жилами и ПВХ изоляцией на напряжение 0,66 кВ

Кабель АВВГ 5х50 силовой — это кабельное изделие с пятью токопроводящими алюминиевыми жилами номинальным сечением 50 мм², предназначенное для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 0,66 кВ частотой 50 Гц. Кабель характеризуется высокой надежностью поливинилхлоридной изоляции и внешней оболочки, широким температурным диапазоном эксплуатации от -50 °C до +50 °C, а также длительным сроком службы не менее 30 лет при соблюдении правил монтажа.

Ниже приведена подробная расшифровка маркировки, конструктивное исполнение, технические параметры и типовые условия применения данного кабеля.

Подробная расшифровка маркировки

Обозначение марки раскрывает конструктивные особенности и используемые материалы:

• А — токопроводящие жилы изготовлены из алюминия;
• В — изоляция жил выполнена из поливинилхлоридного (ПВХ) пластиката;
• В — наружная защитная оболочка изготовлена из поливинилхлоридного (ПВХ) пластиката;
• Г — «голый», свидетельствует об отсутствии защитного бронированного покрова поверх оболочки;
• 5 — количество токопроводящих жил;
• 50 — номинальное поперечное сечение каждой жилы в квадратных миллиметрах (мм²).

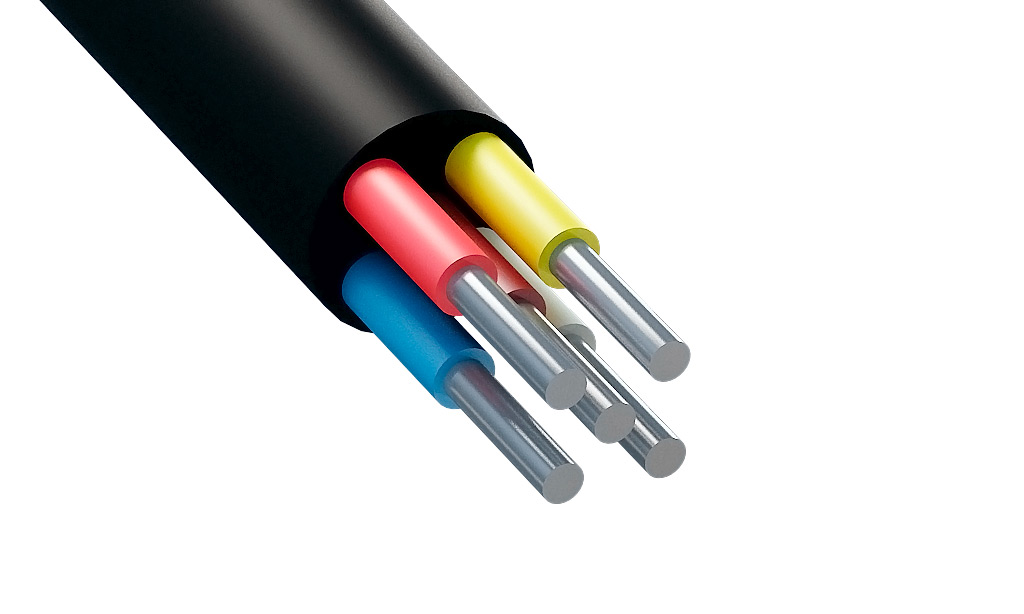

Конструкция кабеля

1. Токопроводящие жилы — пять алюминиевых жил номинальным сечением 50 мм² (однопроволочные или многопроволочные, круглой или секторной формы по ГОСТ 22483).
2. Изоляция — слой поливинилхлоридного пластиката с индивидуальной цветовой маркировкой для идентификации фазных, нулевой и заземляющей жил.
3. Скрутка — изолированные жилы скручены в сердечник с заполнением промежутков или поясной изоляцией для придания изделию круглой формы.
4. Наружная оболочка — сплошной защитный слой из ПВХ пластиката, предохраняющий внутренние элементы от механических воздействий, влаги и внешней среды.

Основные технические характеристики

Область применения

• Стационарная прокладка в кабельных сооружениях, коллекторах, производственных помещениях и технологических эстакадах.
• Монтаж распределительных сетей внутри промышленных, административных и жилых зданий.
• Одиночная прокладка в кабельных каналах и полуэтажах при отсутствии риска механических повреждений.
• Прокладка на открытом воздухе при обеспечении защиты от прямого воздействия солнечного излучения.
• Применение в трехфазных сетях с глухозаземленной или изолированной нейтралью (система электроснабжения с нулевым рабочим и защитным проводниками).
