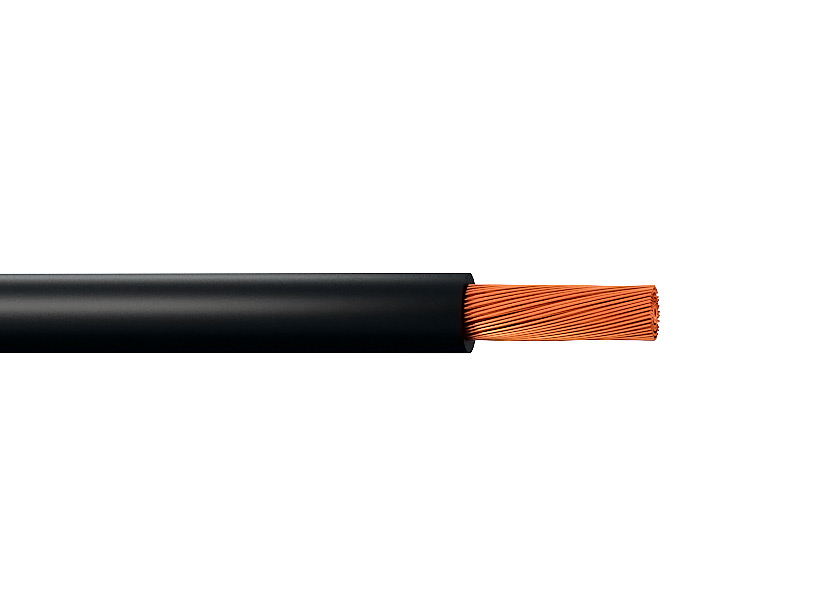

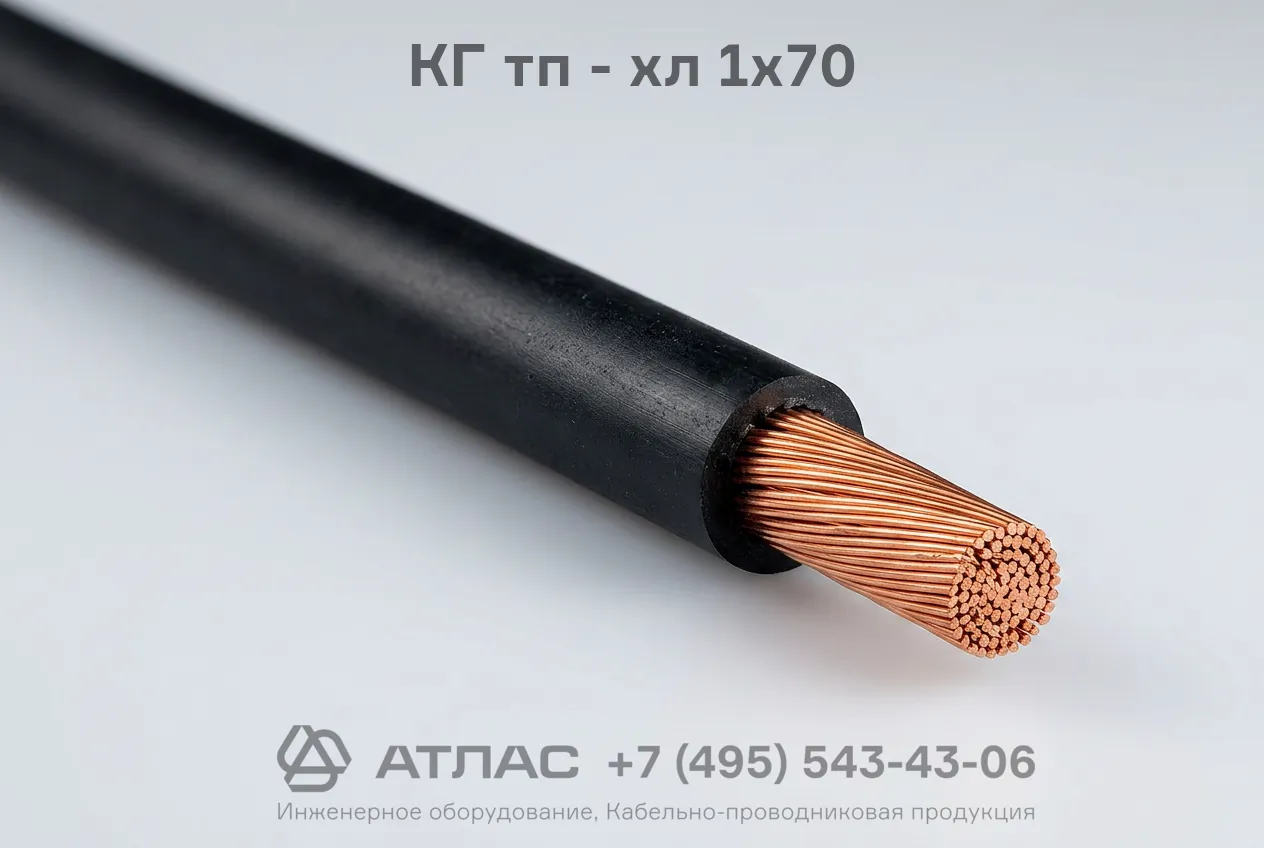

КГ тп - хл 1х70 одножильный силовой гибкий кабель с медной жилой сечением 70 мм²
Кабель КГ тп - хл 1х70 гибкий представляет собой силовой гибкий кабель с медной многопроволочной жилой повышенной гибкости в изоляции и оболочке из термоэластопласта в хладостойком исполнении. Проводник предназначен для нестационарного и стационарного подключения передвижных механизмов, силового оборудования и сварочных аппаратов к электрическим сетям при номинальном переменном напряжении до 660 В частотой до 400 Гц или постоянном напряжении до 1000 В. Кабель сохраняет высокую эластичность и устойчивость к многократным изгибам при экстремально низких отрицательных температурах окружающей среды.
Ниже приведена подробная расшифровка маркировки, конструктивные особенности, область применения и ключевые технические характеристики изделия.
Подробная расшифровка маркировки
Обозначение марки содержит исчерпывающие данные о назначении, материалах конструкции и параметрах токопроводящей жилы:
- К — кабель;
- Г — гибкий, предназначенный для присоединения подвижных машин, механизмов и переносного электрооборудования;
- тп — изоляция жил и внешняя защитная оболочка выполнены из термопластичного эластомера (термоэластопласта);
- - хл — хладостойкое климатическое исполнение, сохраняющее пластичность и прочность при температуре до -60 °C;
- 1 — количество токопроводящих жил;
- х — разделительный знак размерности;
- 70 — номинальное сечение жилы, выраженное в квадратных миллиметрах (мм²).
Конструкция кабеля
- Токопроводящая жила — многопроволочная круглой формы, скрученная из медных отожженных проволок (класс гибкости 5 по ГОСТ 22483).
- Разделительный слой — синтетическая пленка (тальк или полиэтилентерефталатная лента), наложенная поверх жилы для предотвращения прилипания изоляции.
- Изоляция — слой из термопластичного эластомера с высокой электрической прочностью и хладостойкостью.
- Наружная оболочка — сплошной защитный шланг из термоэластопласта хладостойкого исполнения, устойчивый к солнечному излучению, озону, влаге и многократным механическим деформациям.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение | 660 В (частота до 400 Гц) |
| Номинальное постоянное напряжение | 1000 В |
| Количество жил и номинальное сечение | 1х70 мм² |
| Класс гибкости токопроводящей жилы | 5 класс |
| Диапазон температур эксплуатации | от -60 °C до +50 °C |
| Минимальная температура монтажа без предварительного подогрева | -40 °C |
| Максимальная рабочая температура жилы при эксплуатации | +75 °C |
| Минимальный радиус изгиба при прокладке и монтаже | 8 наружных диаметров |
| Стойкость к воздействию солнечного излучения | Стойкий |
| Срок службы | не менее 4 лет |
Область применения
- Подключение мобильных и передвижных установок, подъемно-транспортного оборудования, строительной техники на открытых площадках.
- Присоединение электрододержателей и сварочного оборудования высокой мощности при выполнении сварочных работ в полевых и цеховых условиях.
- Эксплуатация в районах с умеренным и холодным климатом (УХЛ, ХЛ), включая условия Крайнего Севера и работу на открытом воздухе при экстремальных морозах.
- Организация временных силовых кабельных линий на строительных, промышленных и добывающих объектах.
- Прокладка по эстакадам, кабельным галереям и внутри производственных помещений при соблюдении требований пожарной безопасности.
