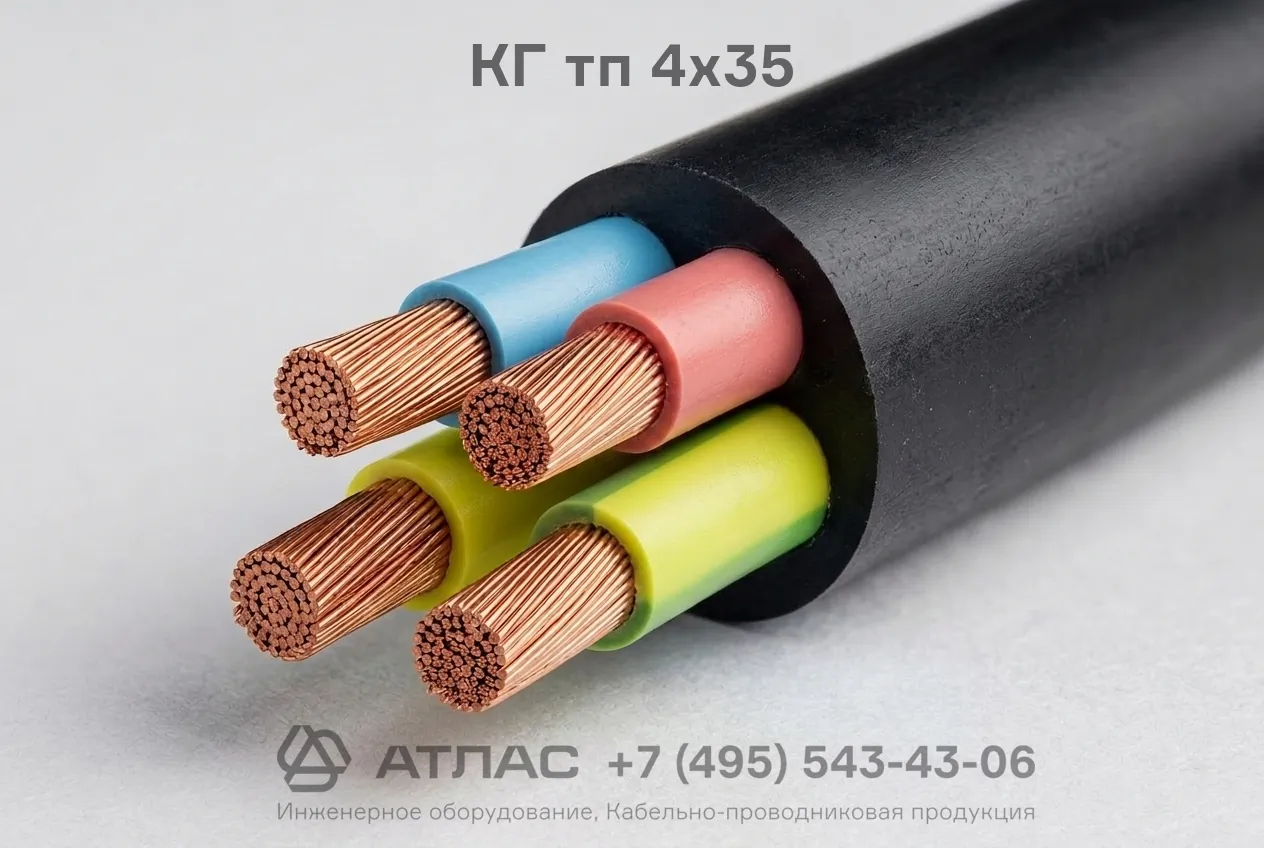

КГ тп 4х35 кабель силовой гибкий четырехжильный с изоляцией и оболочкой из термоэластопласта
Кабель гибкий КГ тп 4х35 силовой предназначен для присоединения передвижных механизмов, электрооборудования, сварочных аппаратов и мобильных силовых установок к электрическим сетям на номинальное переменное напряжение до 660 В частотой до 400 Гц или постоянное напряжение до 1000 В. Изделие оснащено четырьмя многопроволочными медными жилами сечением 35 мм² и отличается высокой гибкостью, устойчивостью к многократным перегибам, воздействию солнечного излучения и широким диапазоном рабочих температур благодаря применению термоэластопласта.
Ниже приведена подробная расшифровка маркировки, конструктивные особенности, технические параметры и область применения кабеля.
Подробная расшифровка маркировки
Обозначение марки КГ тп 4х35 содержит сведения о назначении, применяемых материалах и геометрии жил:
- К — кабель;
- Г — гибкий, обеспечивающий возможность нестационарной прокладки и многократных изгибов при эксплуатации;
- тп — изоляция и наружная защитная оболочка выполнены из термопластичного эластомера (термоэластопласта);
- 4 — количество токопроводящих жил;
- 35 — номинальное сечение каждой токопроводящей жилы в квадратных миллиметрах (мм²).
Конструкция кабеля
- Токопроводящие жилы — круглые многопроволочные медные проводники повышенной гибкости (не ниже 5 класса по ГОСТ 22483).
- Разделительный слой — синтетическая пленка поверх жил, предотвращающая прилипание изоляции (допускается наложение изоляции без пленки при отсутствии залипания).
- Изоляция — слой из термоэластопласта (ТЭП) с отличительной цветовой маркировкой каждой жилы.
- Скрутка — изолированные жилы скручены в сердечник с оптимальным шагом скрутки.
- Наружная оболочка — сплошной защитный шланг из термопластичного эластомера, стойкий к износу, атмосферным факторам и ультрафиолету.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение | До 660 В (частота до 400 Гц) |
| Номинальное постоянное напряжение | До 1000 В |
| Количество и сечение жил | 4х35 мм² |
| Класс гибкости жилы | 5 по ГОСТ 22483 |
| Диапазон температур эксплуатации | От -60 °C до +50 °C |
| Минимальная температура монтажа без предварительного подогрева | -40 °C |
| Максимальная рабочая температура жилы | +75 °C |
| Минимальный радиус изгиба при прокладке и эксплуатации | Не менее 8 наружных диаметров кабеля |
| Срок службы | Не менее 4 лет |
Область применения
- Питание мощных мобильных электроприводов, подъемно-транспортных механизмов, строительных кранов и лебедок.
- Подключение передвижных электростанций, мощных сварочных трансформаторов и генераторов.
- Эксплуатация на открытом воздухе, строительных площадках и в производственных цехах в условиях умеренного и холодного климата.
- Временное электроснабжение объектов при проведении ремонтных, аварийных и монтажных работ.
