КГ 4х35 кабель силовой гибкий с медными многопроволочными токопроводящими жилами в резиновой изоляции
Кабель КГ 4х35 гибкий силовой предназначен для присоединения передвижных механизмов, мобильных электроустановок и нестационарного промышленного оборудования к электрическим сетям на номинальное переменное напряжение до 660 В частотой до 400 Гц или постоянное напряжение до 1000 В. Изделие оснащено четырьмя многопроволочными медными жилами повышенного класса гибкости в эластичной резиновой изоляции и прочной резиновой оболочке, обеспечивающей стойкость к многократным изгибам, вибрационным нагрузкам, прямому воздействию солнечной радиации и температурным перепадам.
Ниже представлены детальная расшифровка маркировки, особенности послойной конструкции, перечень нормативных технических параметров и рекомендованная сфера применения кабеля.
Подробная расшифровка маркировки
Структура условного обозначения марки КГ 4х35 расшифровывается следующим образом:
- К — кабель;
- Г — гибкий, предназначенный для подвижного присоединения электрооборудования;
- 4 — количество основных токопроводящих жил;
- 35 — номинальное сечение каждой токопроводящей жилы в квадратных миллиметрах (мм²).

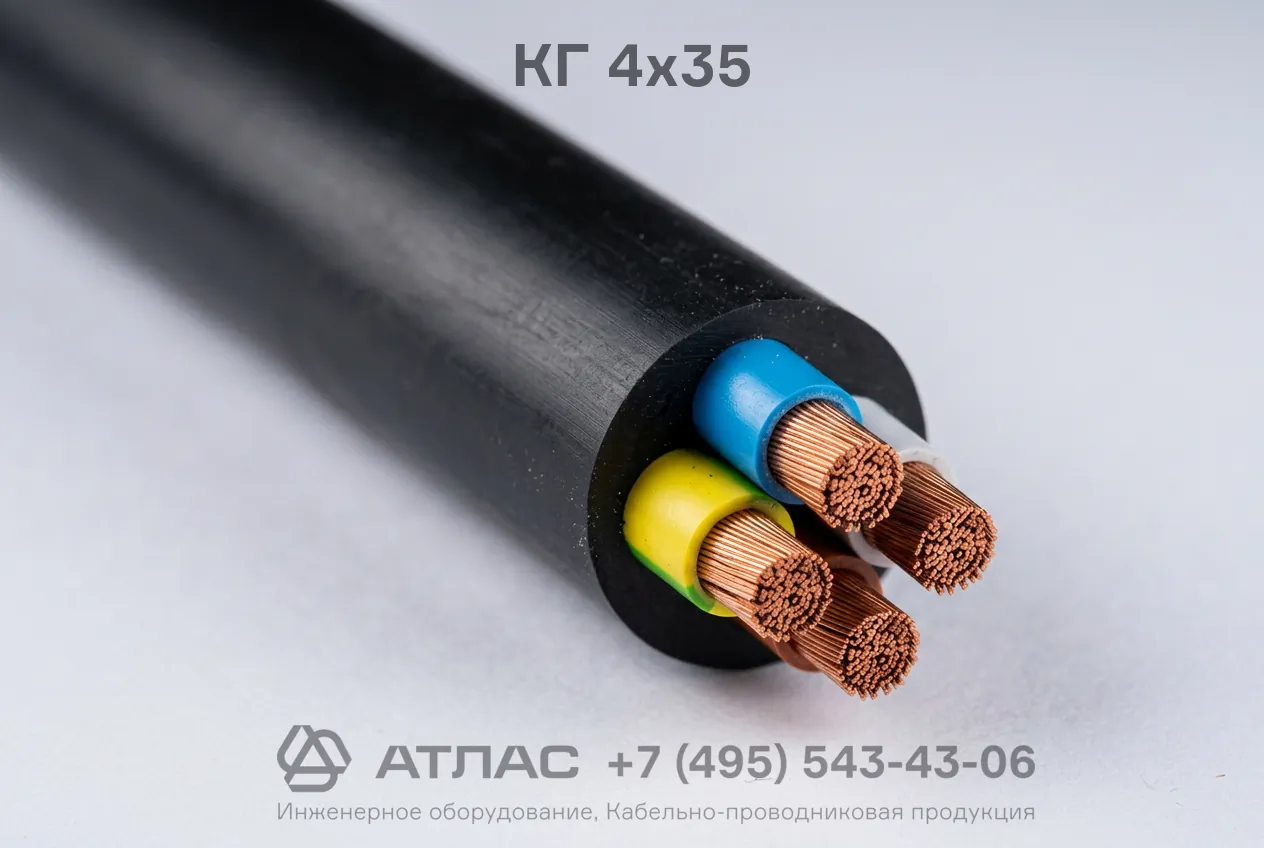

Конструкция кабеля
- Токопроводящие жилы — многопроволочные, круглой формы, скрученные из медных проволок повышенного класса гибкости (класс 5 в соответствии с ГОСТ 22483).
- Разделительный слой — обмотка из синтетической полиэтилентерефталатной пленки поверх жил для предотвращения прилипания резины к металлу.
- Изоляция — выполнена из изоляционной резины на основе натурального или синтетического каучука с отличительной цветовой маркировкой жил.
- Скрутка — изолированные жилы скручены в сердечник с оптимальным шагом скрутки для сохранения гибкости.
- Внешняя оболочка — однослойный защитный шланг из шланговой резины, обладающей высокой механической прочностью и устойчивостью к атмосферным факторам.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение | 660 В (частотой до 400 Гц) |
| Номинальное постоянное напряжение | 1000 В |
| Количество и номинальное сечение жил | 4х35 мм² |
| Диапазон рабочих температур эксплуатации | от -40 °C до +50 °C |
| Предельно допустимая температура нагрева жил при эксплуатации | +75 °C |
| Минимальная температура прокладки без предварительного подогрева | -15 °C |
| Минимальный радиус изгиба при монтаже и эксплуатации | не менее 8 наружных диаметров кабеля |
| Срок службы | не менее 4 лет |
Область применения
- Электропитание мобильного строительного и промышленного оборудования (краны, бетономешалки, подъемники, насосы).
- Подключение передвижных сварочных постов, генераторных установок и компрессорных станций.
- Организация временного электроснабжения на открытых строительных площадках и в производственных цехах.
- Прокладка по кабельным эстакадам, трассам и открытому грунту при условии защиты от прямого сдавливания и механических повреждений.
